正弦镂空球体3D打印测试结构

　　这个结构的核心价值，在于验证带支撑熔融沉积或光固化3D打印设备，在处理完全封闭、内部嵌套、无法通过常规钻孔或机加工成型的复杂内凹曲面时的工艺边界。在日常结构开发中，我们经常遇到液压阀块内部流道、轻量化航空支座点阵填充、医疗植入物多孔骨小梁结构、随形冷却模具镶件这类零件，它们的内部特征完全被外壁包裹，传统三轴CNC加工的刀具无法伸入，五轴加工也会因刀具干涉、装夹变形、深腔排屑困难而成本极高，甚至根本无法成型，3D打印的分层堆积特性恰好能突破这一限制，但前提是支撑材料能够顺利抵达内部空腔，并在成型后被彻底清除。

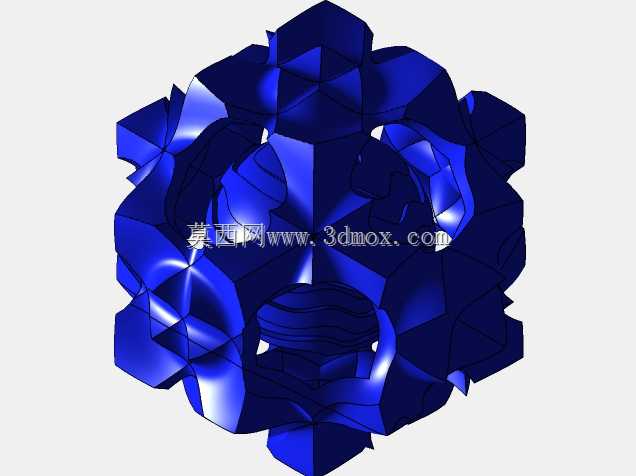

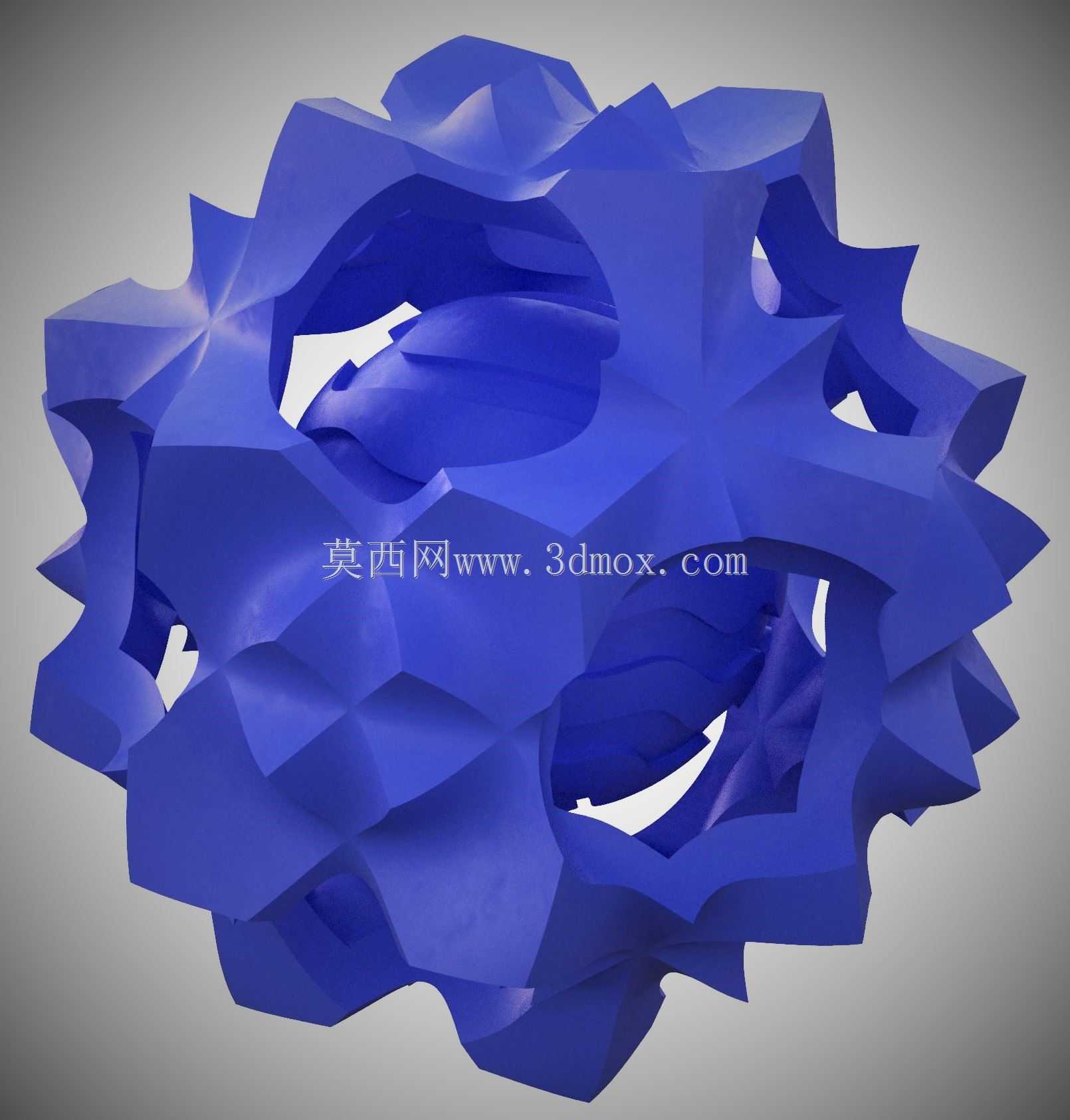

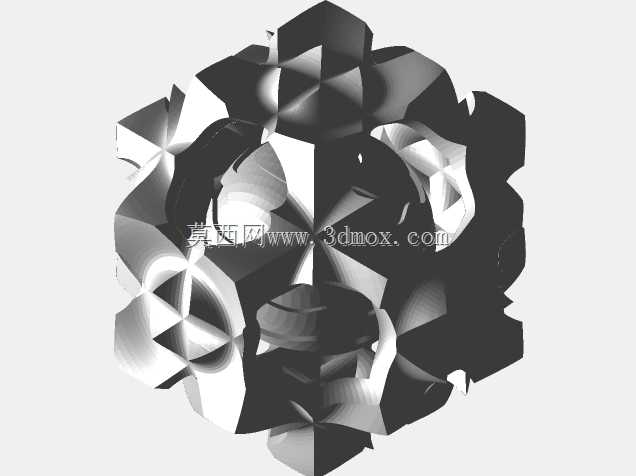

　　该球体采用正弦函数驱动曲面生成，外轮廓并非简单球面，而是由连续起伏的正弦波面片相互交错拼接，形成大量自内而外贯通又局部封闭的镂空通道。设计之初首先要确定球体的公称外径，作为打印平台选型的核心边界：若选用桌面级FDM设备，成型尺寸通常在200-200-250mm区间，球体直径控制在120-150mm较为合理，四周预留至少30mm的支撑延展空间，底部与平台接触区域预留10-15mm的底座支撑厚度，防止打印过程中球体翘曲脱落；若采用工业级光固化设备，可将直径放大至200-300mm，同时对应调整壁厚。

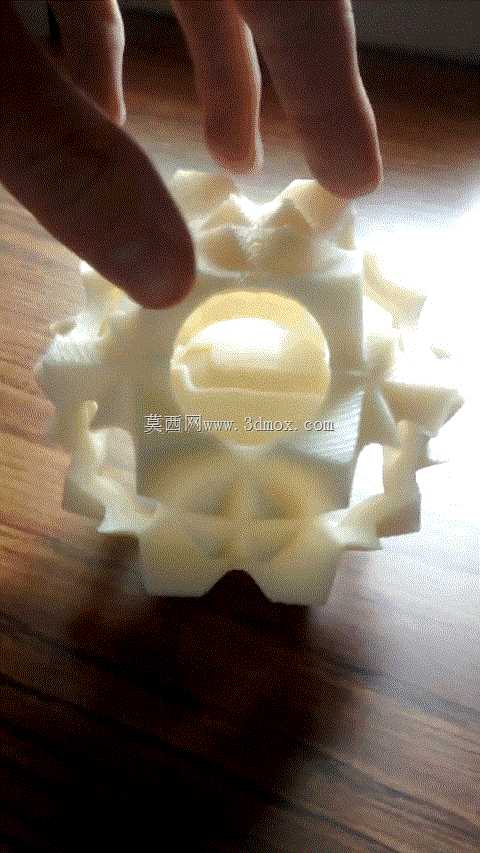

　　壁厚设计是这类镂空打印件的关键参数，不能仅凭视觉效果设定。对于PLA、ABS这类FDM耗材，最小实体壁厚不宜小于1.2mm，若壁厚低于0.8mm，正弦曲面的薄壁区域在层堆积时会出现丝材填充不足、曲面透光、受力后极易碎裂的问题；若是光敏树脂材料，最小壁厚可控制在0.8-1.0mm，但镂空筋条的交汇处必须做圆角过渡，圆角半径不小于0.5mm，避免应力集中导致清洗、后固化过程中开裂。球体内部嵌套的中心小球与外球内壁之间的间隙需要严格把控：间隙若小于2mm，打印时支撑材料会完全填充缝隙，后期溶解液无法循环渗入，内部支撑残留无法排出；间隙若大于8mm，又会失去“内部嵌套不可拆”的结构验证意义，因此将内外球间隙设定在3-5mm区间，既能让碱性溶解液（pH=13的氢氧化钠或专用可溶性支撑溶剂）在空腔内充分流动，又能保证内球完全被外球包裹，无法通过外部开口取出。

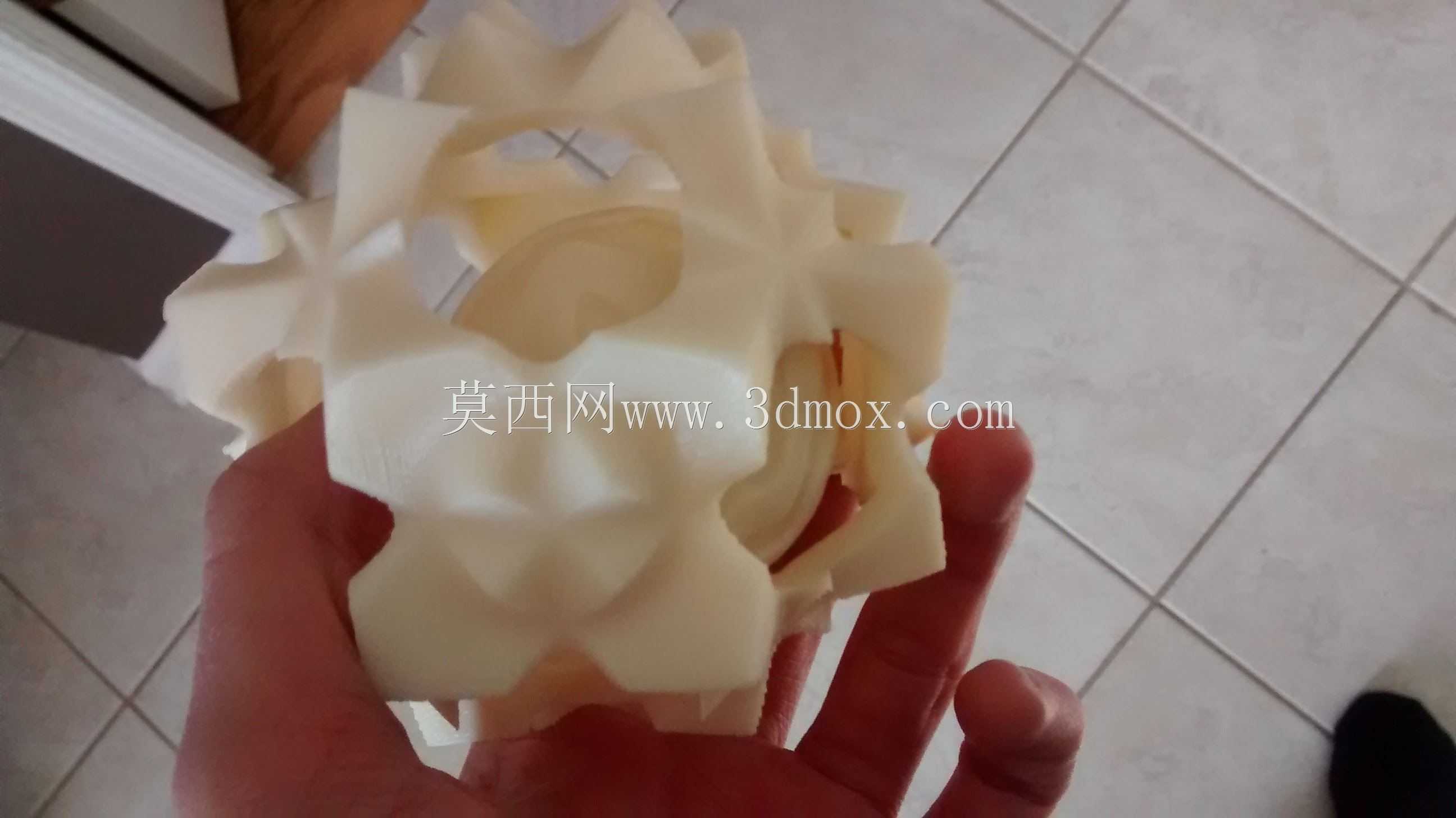

　　支撑方案的选型直接决定成型成败。普通PLA支撑无法溶解，只能从外部镂空孔洞中手工剥离，球体深处的支撑根本无法触及，因此必须采用双喷头FDM设备，主体结构使用ABS、PC等工程塑料，支撑材料选用HIPS或PVA水溶性支撑：HIPS可溶于柠檬烯溶剂，PVA可溶于水，配合工业级设备常用的可溶性碱性支撑，能够在打印完成后将整个球体浸入溶解槽，通过循环泵带动溶剂在正弦曲面的镂空通道、内外球间隙之间持续冲刷，经过数小时浸泡后所有内部支撑完全溶解排出，最终得到完整的嵌套镂空球体。

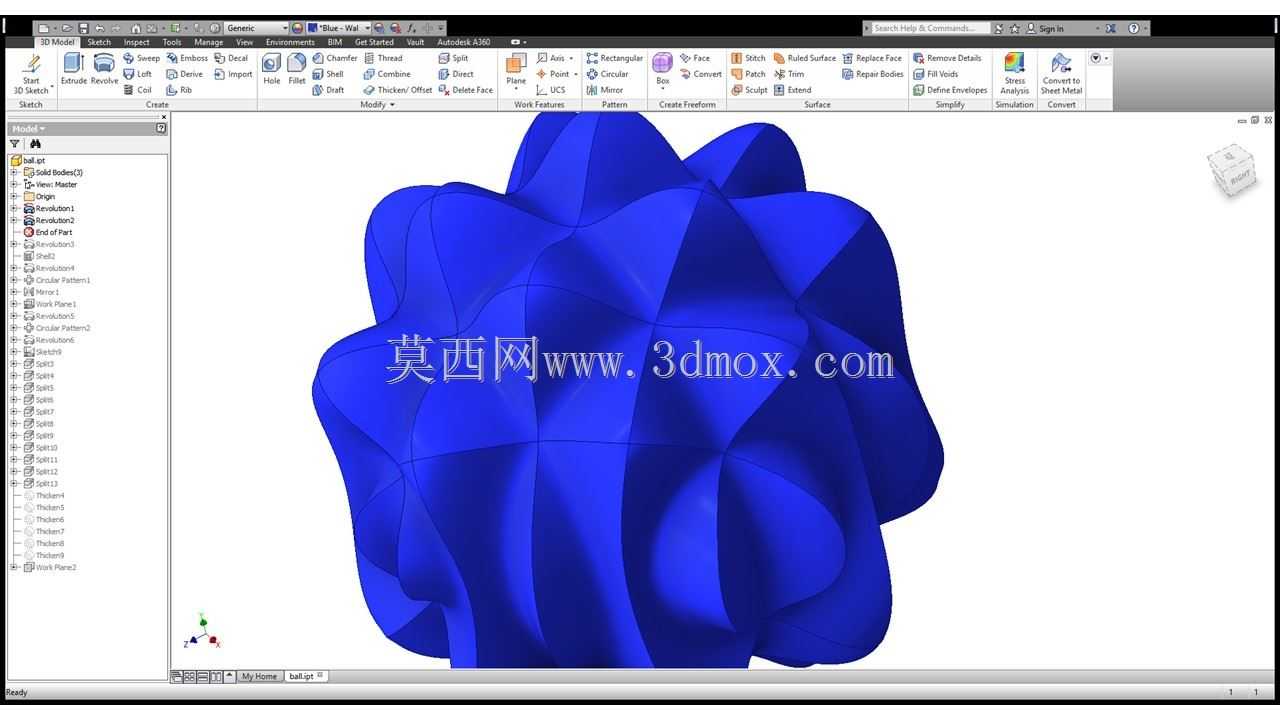

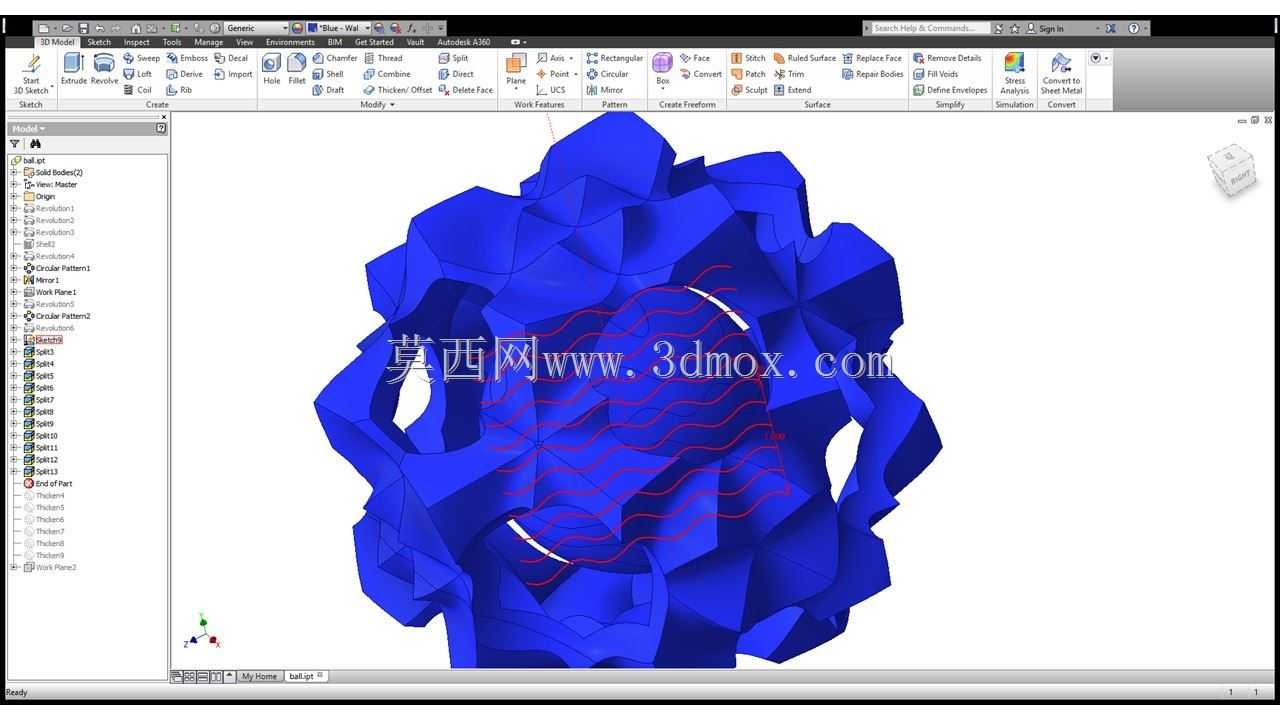

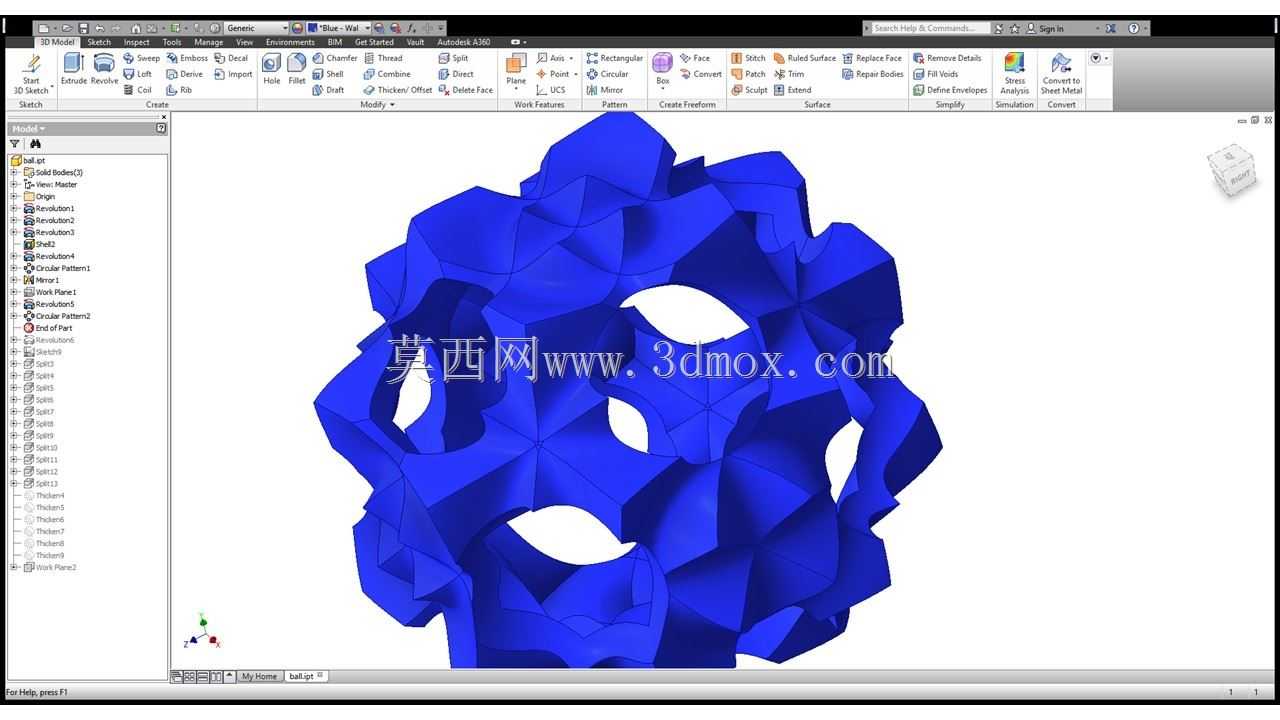

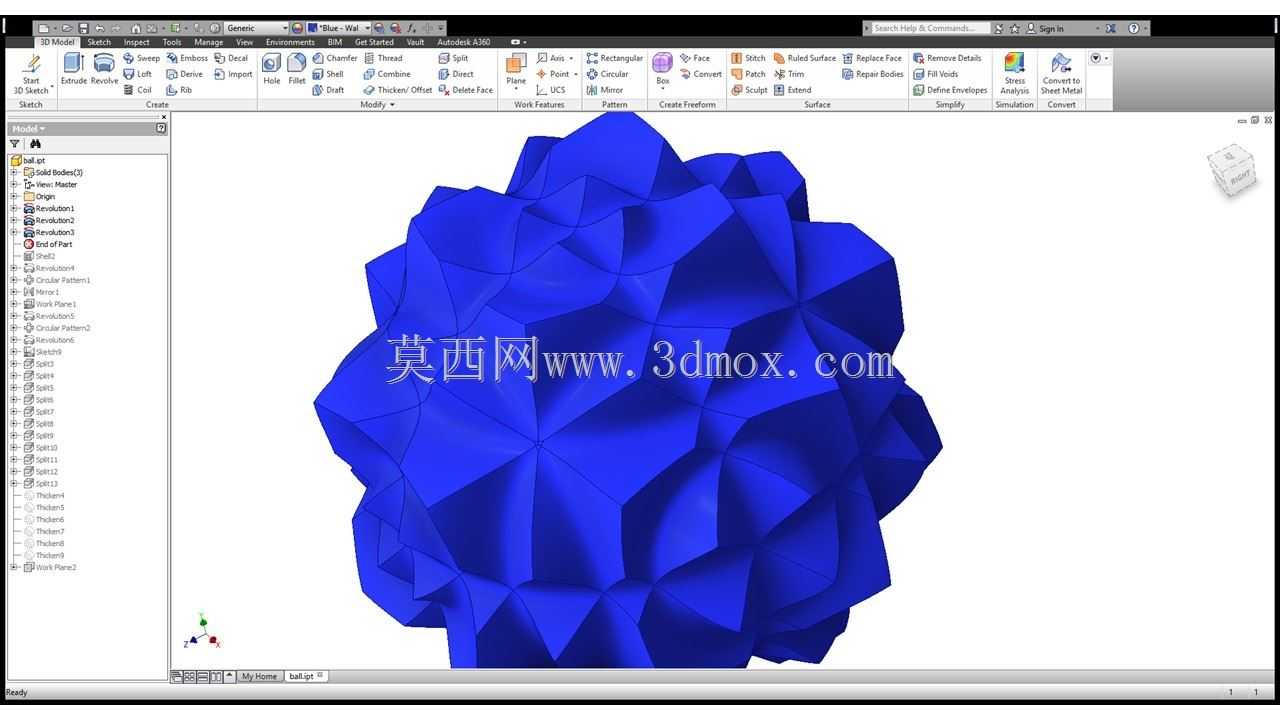

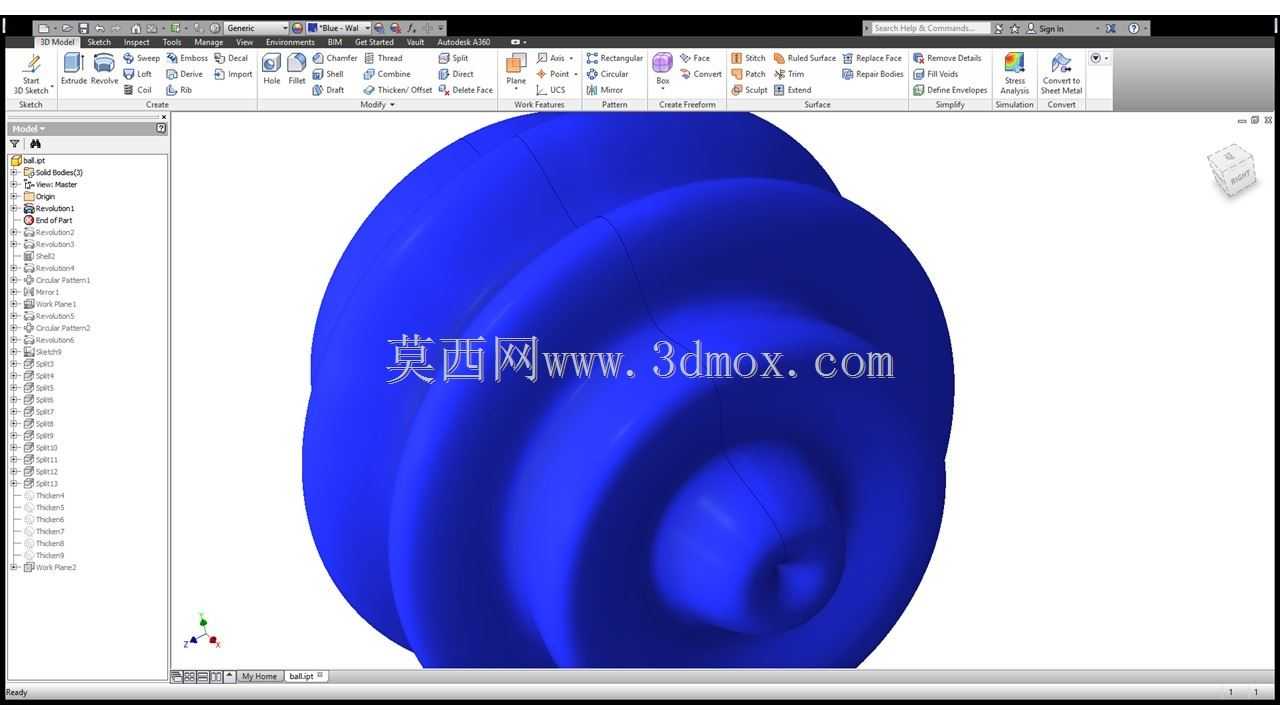

　　在建模阶段，正弦曲面的生成需要先在三维软件中建立球面参数方程，将经纬向坐标代入正弦函数，控制波形的振幅与周期：振幅决定曲面凹凸的深度，周期决定镂空面片的数量，振幅过大会导致局部曲面出现倒扣角度超过45度的区域，大幅增加支撑用量；周期过小会让镂空孔洞尺寸小于5mm，溶剂流通受阻，也会导致后期支撑残留。曲面生成后必须进行布尔合并与壁厚抽壳，所有面片交汇处执行缝合命令，避免出现零厚度面、非流形边这类打印切片软件无法识别的错误；随后将模型导入切片软件，检查每层截面的支撑生成情况，重点确认球体底部、内球下表面、曲面倒扣区域的支撑密度，支撑与实体接触面的Z向距离设置为0.1-0.2mm，既保证支撑能够托住熔融丝材，又不会在剥离（溶解）后在零件表面留下过深的印痕。

　　这类测试结构的实际应用场景，除了验证3D打印机的支撑溶解工艺，还可用于展示复杂拓扑优化结构的成型能力，在文创摆件、艺术装置、教学实验中也有很高的复用价值：工程上可以将该正弦镂空逻辑迁移到轻量化支座设计中，在保证球体或壳体刚性的前提下去除大量冗余材料，降低零件重量；教学中可用于讲解增材制造“自由成型”的核心优势，让学生直观理解传统加工与增材制造的工艺边界差异。安装边界方面，若作为展示摆件，可在球体底部额外设计一个直径20mm的平面底座，无需额外支撑即可平稳放置；若作为功能零件的原型验证，可在球体对应位置预留安装螺孔，螺孔周边局部加厚至3mm以上，保证螺纹连接强度。
