12升家用精酿搅拌发酵罐结构

　　这套结构围绕小容量液态发酵场景展开，主体采用12L透明桶体作为发酵容腔，适合家庭精酿、小批量试验以及教学演示中对酵母悬浮、糖液混合和发酵状态观察的需求。与普通密封桶相比，方案重点不在单纯储液，而在桶盖、驱动部件、搅拌轴和桨叶之间形成一套可拆装、可维护的小型搅拌系统，使发酵液在低温静置之外，也能够根据工艺需要进行低速扰动。

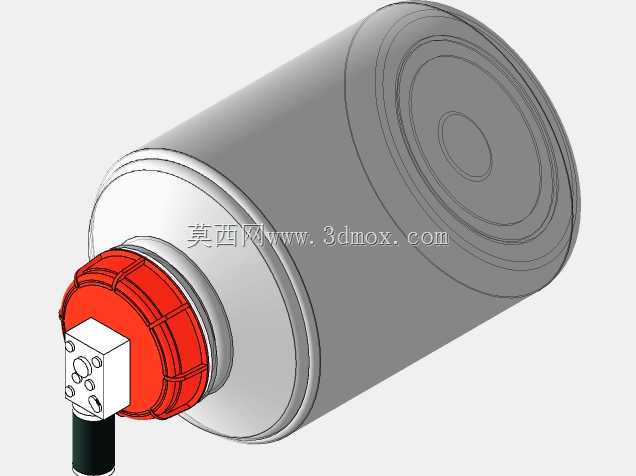

　　桶体外形接近直壁圆桶，底部带有内凹成型区域，能够提高放置稳定性，也为桨叶下方留出必要的净空。透明侧壁的价值在于可以直接观察液面高度、泡沫层、酵母沉积和桨叶搅动范围，调试时不必频繁开盖。建模时需要重点控制桶口直径、桶盖配合台阶、桶壁厚度以及底部圆角，这些位置既影响密封，也决定内部桨叶的装入路径。桶内有效工作容积按12L考虑，实际装填时仍需为发酵泡沫和顶部气室预留空间，不能按满桶容积布置液位。

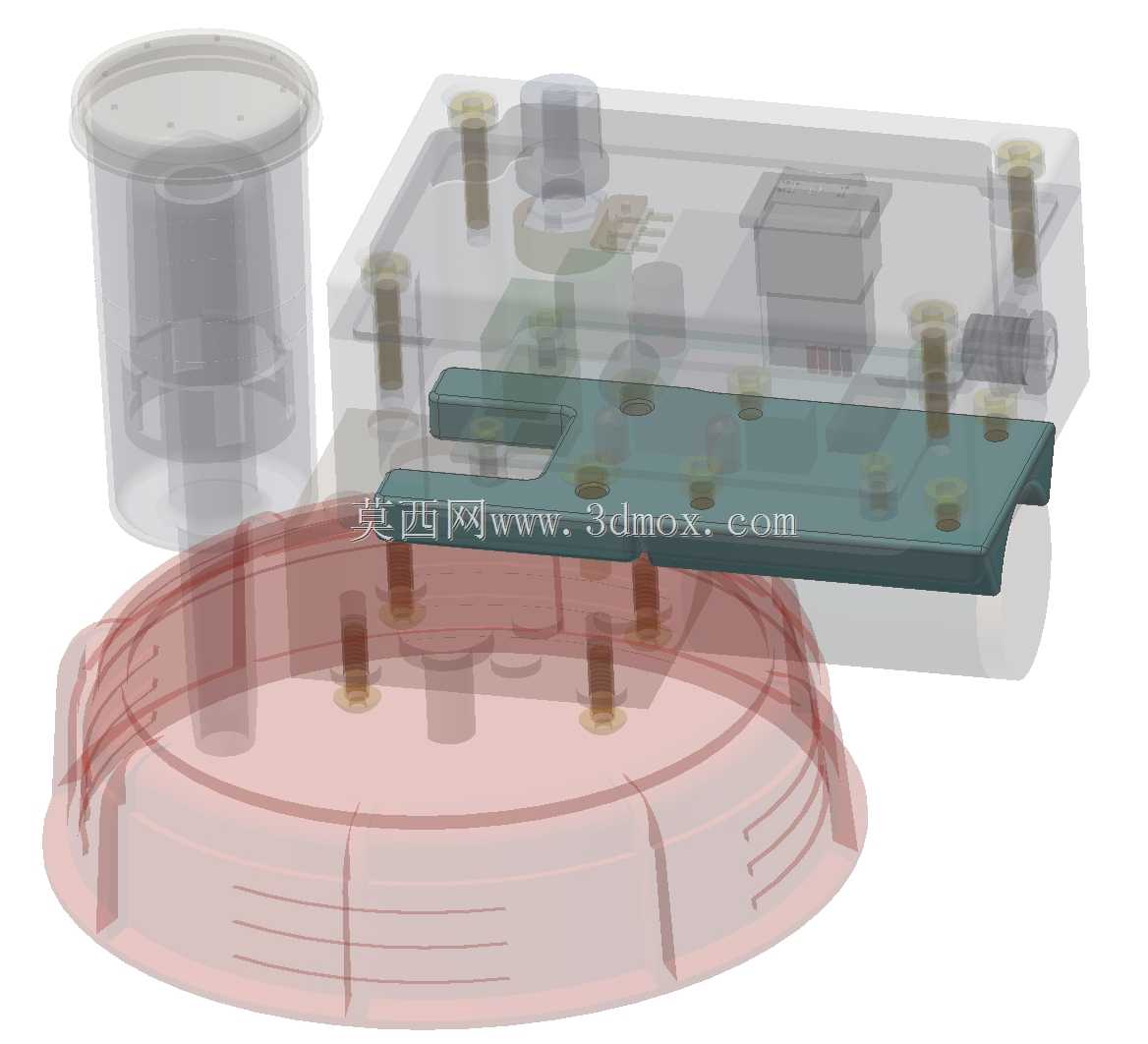

　　桶盖是整个结构的装配核心。盖上集成了驱动电机、蜗轮减速组件、排气或取样接口以及搅拌轴穿入位置。电机横向布置在盖上，通过蜗轮机构把动力转向后传递到竖直搅拌轴，这种布局能降低盖顶高度，同时让较重的驱动部件靠近桶口中心区域。工程建模时要注意电机外壳、减速箱体和盖面凸台之间的干涉关系，尤其是电机输出端、蜗轮腔、轴封位置和紧固件空间。盖体与桶口之间需要保留密封面和压紧结构，若用于实际加工，应在盖缘增加密封圈槽或弹性垫压紧面，避免发酵过程中气体和液体从配合边泄漏。

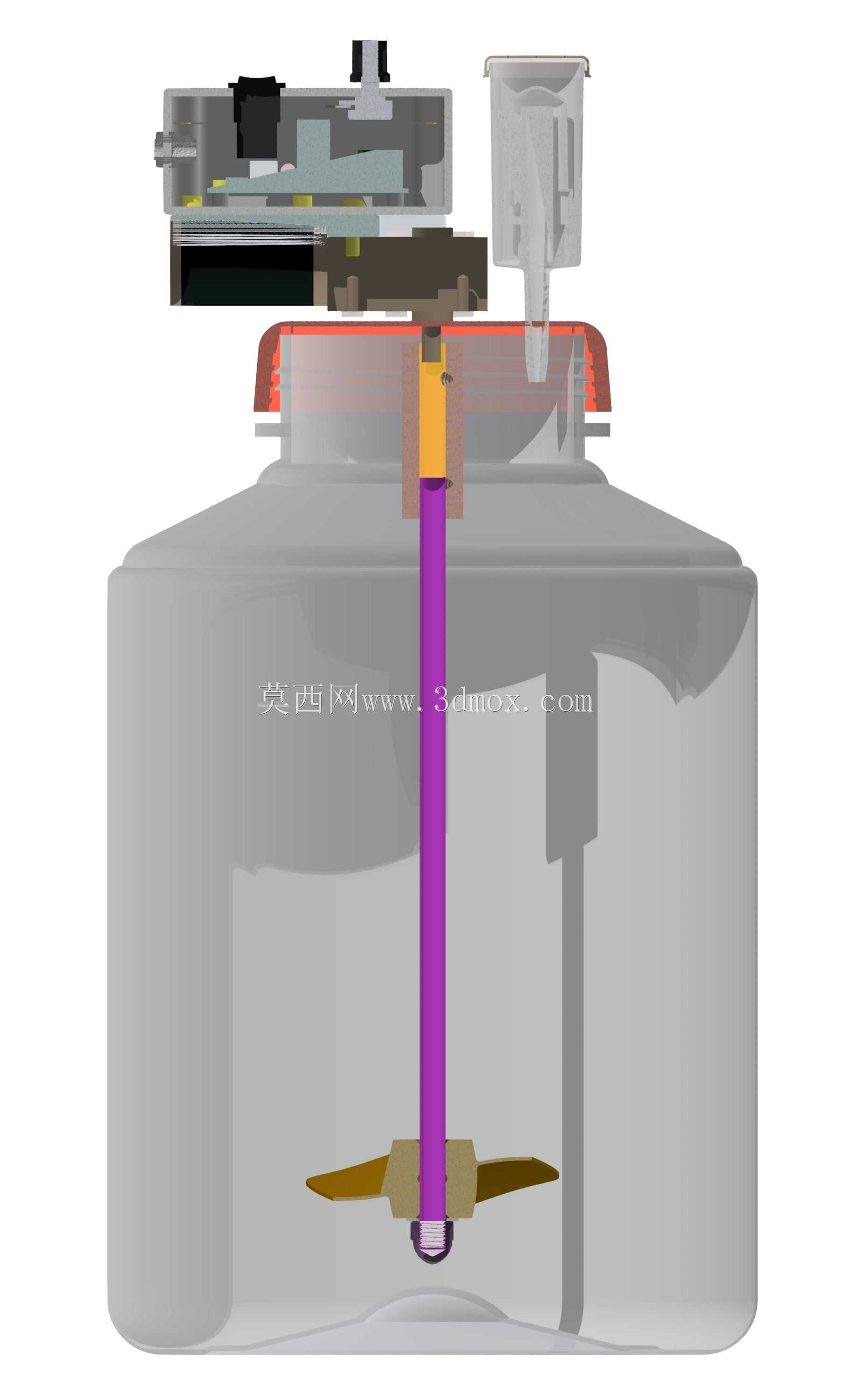

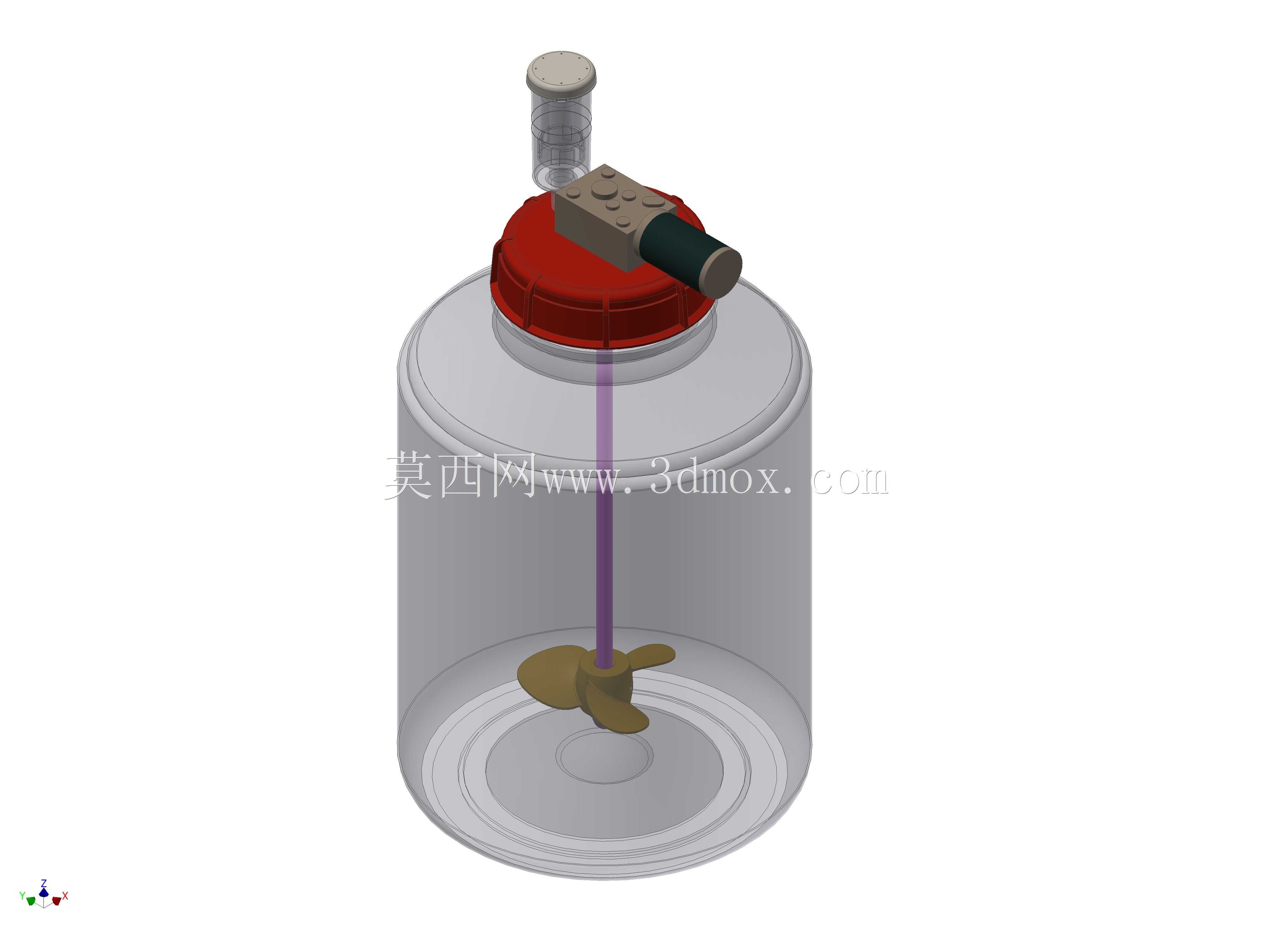

　　搅拌轴从盖体中心向下伸入桶内，轴端安装两叶式搅拌桨。桨叶位于桶体下部但不接触底壁，位置选择兼顾两个目的：一是启动时能够带动底部酵母和沉积物重新悬浮，二是避免桨叶过于贴近底面造成流动死区或刮擦桶壁。轴系设计需要控制同轴度，轴穿过桶盖的位置应考虑密封、轴承支撑和拆装清洗。对于家用精酿这类卫生要求较高的场景，轴、桨叶和与液体接触的紧固件应采用耐腐蚀、易清洗的材料思路；若只是结构验证模型，也应在三维中把轴套、挡圈、连接螺母等细节表达清楚，方便后续改为可加工件。

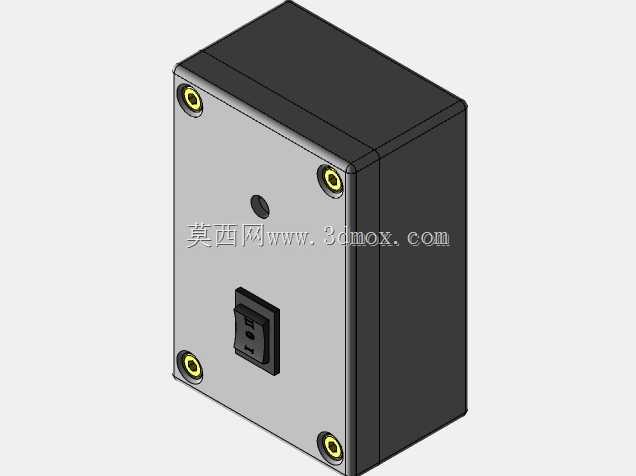

　　驱动部分采用24V直流电机配合蜗轮减速，适合低转速、小扭矩搅拌。发酵搅拌不同于高速分散，重点是平缓推动液体循环，防止酵母长期堆积，同时避免过度剪切和大量吸入空气。蜗轮机构本身具有减速和改变轴线方向的作用，但也会带来效率损失和发热问题，因此在选型或结构细化时要给箱体留出散热与润滑空间。电机旁的控制框可以按自定义3D打印件思路设计，外壳需要容纳开关、接线、调速模块或简单控制板，安装孔位应与盖顶凸台对应，保证线束不会靠近转动件。

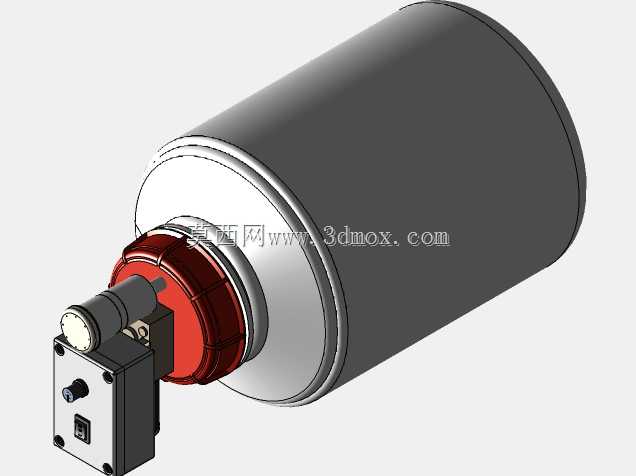

　　从安装边界看，桶体直径决定整机占位，盖上横向电机使顶部投影超出桶口，布置操作台时不能只按桶径预留空间。桶顶还设有竖向透明接口，可作为排气、水封、取样或温度测量附件的安装位置；该接口与驱动部件并列，建模时应确认管路附件旋装后不会与电机外壳碰撞。整机维护时，桶盖、轴系和桨叶宜作为上部组件一起提出，因此桨叶外径必须小于桶口有效通过直径，或者采用可拆桨叶结构。若桨叶宽度超过桶口，就需要在装配顺序上设计分体连接，否则实际使用中无法整体取出清洗。

　　在流动逻辑上，低速桨叶推动液体形成底部径向流动和沿桶壁上升的循环，液面再向中心回流。桶径较小、桨叶位于下部时，搅拌强度不宜过大，否则会把发酵产生的二氧化碳过度打散，并增加氧气卷入风险。结构设计中可以通过降低转速、增大桨叶直径或优化叶片角度来获得温和循环。对于三维建模人员，装配体应重点表达桶体壁厚、盖体密封面、电机中心线、蜗轮传动关系、搅拌轴跨度、桨叶离地间隙以及顶部接口位置，这些尺寸比单纯外观造型更能决定设备能否装配和运行。

　　该结构也适合作为小型反应桶、菌种培养桶或实验室混合容器的参考基础。更换密封件、加长轴系、调整桨叶形式后，可衍生出不同液位和粘度条件下的搅拌方案。实际细化时还应补充桶盖锁紧方式、电机支架强度、轴封摩擦、电器防护以及清洗死角处理。整体来看，模型把透明发酵桶、改进盖体、蜗轮减速电机、竖直搅拌轴和下部桨叶整合在同一装配中，既保留了家用设备易观察、易拆装的特点，也体现了小型搅拌发酵装置在结构布置和工艺适配方面的关键设计点。
