宠物犬后肢支撑代步轮椅结构

　　该结构面向后肢行动受限的宠物犬使用，核心作用是在犬只站立和行走过程中承托其后躯，使后腿无力、术后恢复或老龄行动退化的犬只仍可依靠前肢主动带动身体移动。装置并不替代犬只自身的步态，而是通过侧向框架、躯干绑定区域和后轮支撑形成稳定的三点式运动关系：前端由犬只前肢与胸部承担导向和牵引，后端由两轮承担承重与滚动，中部框架限制后躯下坠，同时保留髋关节附近必要的摆动空间。

　　从实际使用场景看，这类辅具常见于家庭日常遛行、宠物康复训练、术后短期辅助以及老龄犬室内外活动。户外铺装路面上，小直径轮体能够完成直线滚动和小半径转向；室内环境中，框架外侧杆件需要避开家具腿、门槛和窄通道，因此整体宽度不能只按犬体宽度取值，还要预留绑带、软垫和轮轴安装余量。结构高度则需要根据犬只后腿抬起后的骨盆位置确定，过低会导致腹部或后肢拖地，过高会使躯干被强行吊起，影响前肢发力。

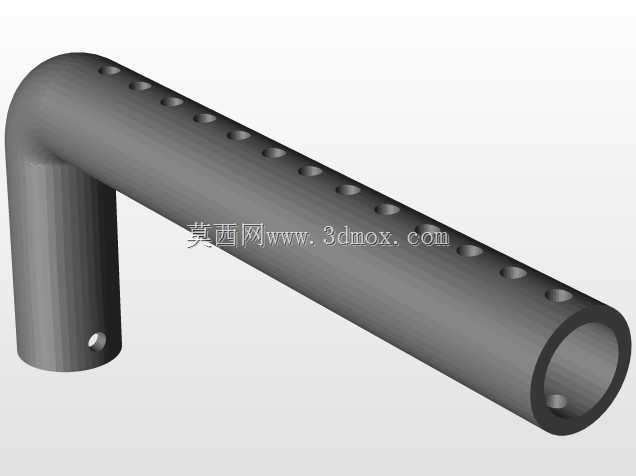

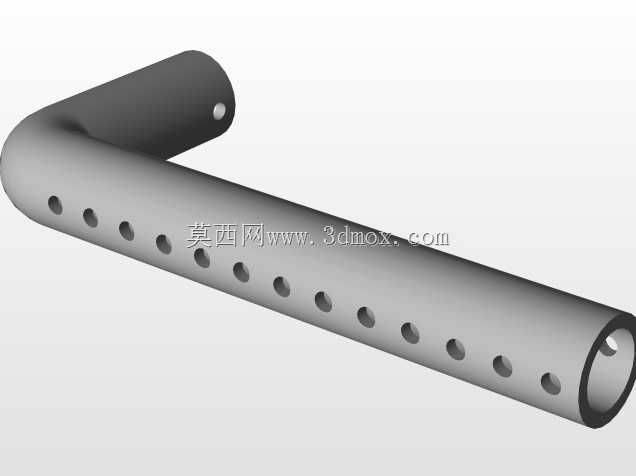

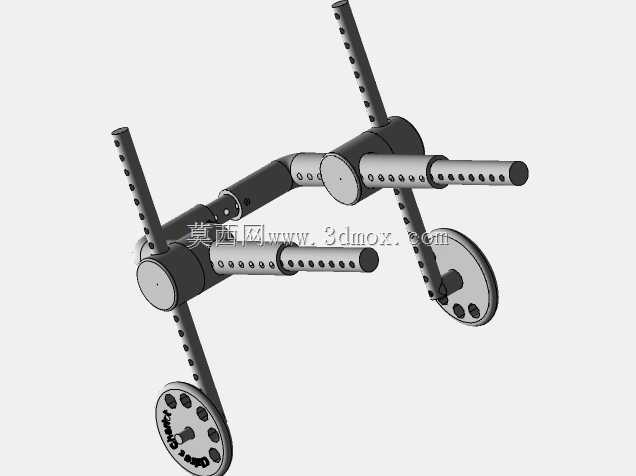

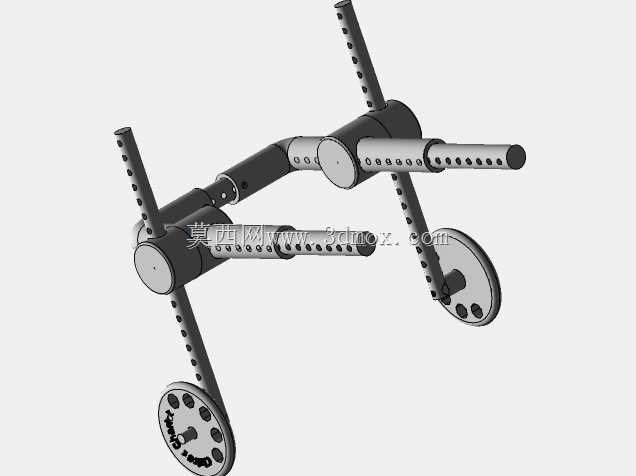

　　模型中的主体采用双侧平行杆架思路，侧杆沿犬体前后方向延伸，后部通过横向构件连接，形成可绕关节区域调整的开放式框架。杆件上分布多组调节孔，孔位既服务于长度方向的伸缩，也服务于支撑高度和轮臂角度的改变。对于不同体长的犬只，前后固定点之间的距离可通过孔位重定位进行调整；对于不同肩高、骨盆高度的犬只，轮架与侧杆的夹角变化能够改变后轮接地点位置，从而改变后躯抬升量。这种孔位调节方式结构直观，加工门槛低，装配后依靠销轴或螺栓锁紧，适合小批量定制和宠物康复机构反复调整使用。

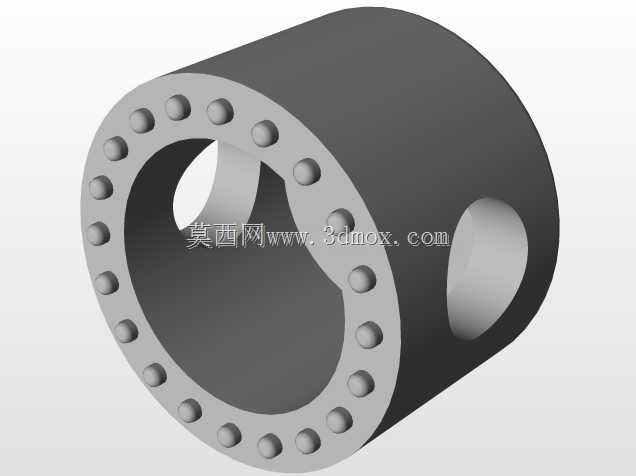

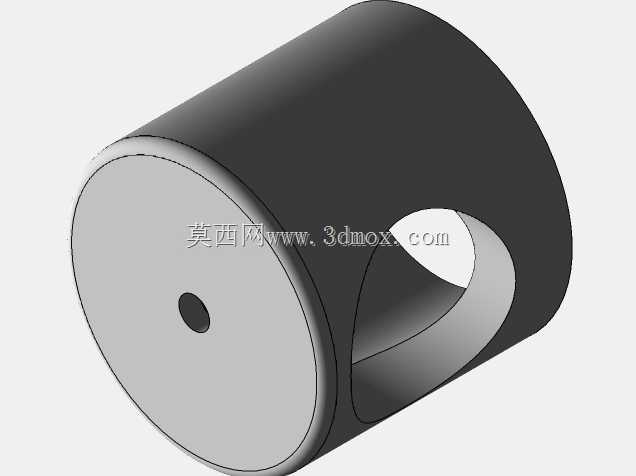

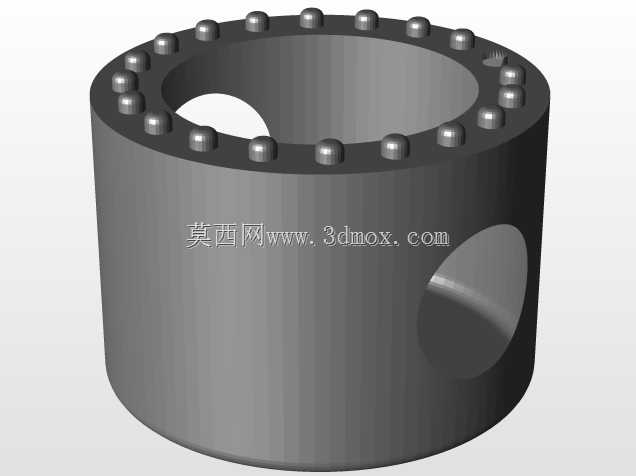

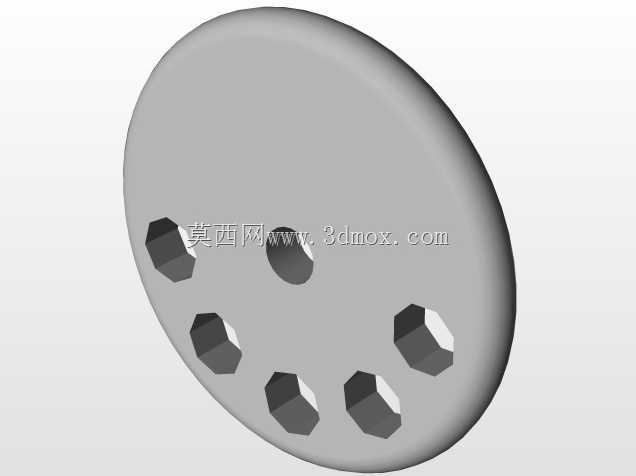

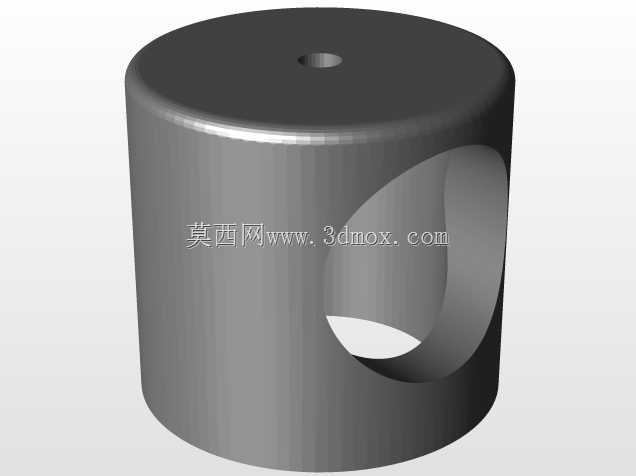

　　轮组布置在后躯两侧，轮面位于犬只髋关节后下方，接地点略靠后于骨盆承托区。这样布置的好处是站立时框架不会向前翻折，推行或犬只自主行走时后轮能够跟随转向，而轮体位于身体外侧又不会干扰犬只后腿自然悬垂。轮臂与主框架之间采用回转连接，模型中可见明显的铰接圆筒结构，该位置承担竖向载荷和侧向摆动载荷，设计时需要关注销轴剪切、衬套耐磨以及侧杆端部的抗扭能力。若用于体重较大的犬只，铰接区不应仅依赖薄壁管件受力，应增加局部衬套或加宽连接面。

　　躯干固定部分没有做成封闭壳体，而是保留开放空间，便于配合软垫、绑带或胸背带使用。犬只运动时胸廓会随呼吸和步态产生起伏，刚性框架如果直接压在脊柱或肋部，容易造成局部压迫。较合理的安装边界是：侧杆位于犬体两侧肋弓外缘，承托力主要通过腹部软垫和胸部绑带分散，脊柱正上方避免设置硬横梁；后腿穿过框架内侧时，膝关节和跗关节周围应保留活动间隙，绑带位置避开伤口、尿管和骨突部位。

　　尺寸校核上，可先确定犬只自然站立时前肢支撑点到骨盆中心的水平距离，再据此确定侧杆有效长度；后轮轴线建议落在骨盆中心稍后位置，使后躯重量主要传递到轮轴，而不是通过绑带上提。框架内宽应在犬只最大体宽基础上留出软垫和绑带厚度，外侧总宽则要考虑轮体突出量，避免过门时轮缘先碰撞门框。高度调节范围不宜只按一个理想姿态设定，应覆盖犬只从站立到轻微趴伏趋势下的补偿量，因为宠物在疲劳时背部高度会下降，框架需要允许一定余量而不是强行限制。

　　该结构的建模重点在于双侧杆件的对称约束、铰接圆筒同轴关系、调节孔阵列间距以及轮体接地点位置。孔位阵列需要保持前后方向等距，且左右两侧孔位对应，否则装配后会出现框架扭转。轮臂角度调整后，绑带安装点和后轮接地点会同时变化，三维校核时应画出犬体简化包络，检查前肢迈步、后肢悬垂、转向偏转和地面接触四种状态。对于工程人员而言，这类产品虽然不属于高速重载设备，但对人机交互、佩戴舒适性和调节便利性要求较高，结构设计不能只追求强度，还需让宠物在长期使用中保持自然步态。
