多关节铰接式可调工作台灯结构

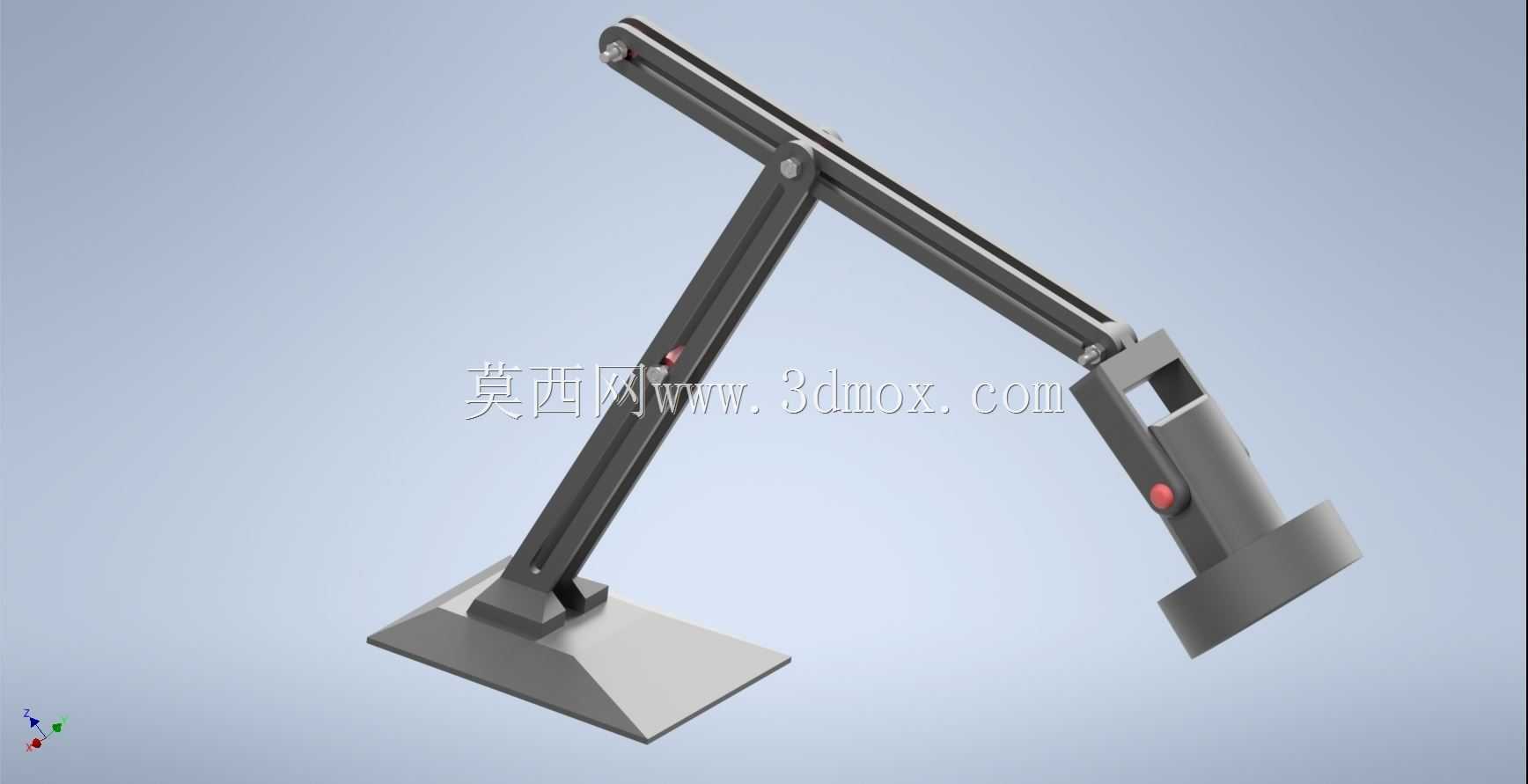

　　该结构针对近距离、可反复调整照射位置的局部照明需求展开，主体由方形底座、两段折叠支撑臂、端部灯头以及多处回转铰接副组成，适合布置在钳工台、检验工位、装配桌面、小型设备操作区等空间受限的位置。与固定角度台灯相比，这种多关节方案的核心价值在于灯头工作包络范围更大，操作者可以根据工件高度、遮挡关系和视线方向，把光源推送到普通悬臂灯难以到达的位置，同时在不使用时将臂体收拢，减少对作业面的占用。

　　从实际使用场景看，工位照明并不只追求亮度，照射角度同样关键。装配细小零件时，光线需要从侧上方进入，避免手部和工具在工件表面形成阴影；读取刻度、检查毛刺或观察接缝时，灯头又要能压低到接近工件的位置。该结构通过底座回转、臂间铰接和灯头端部铰接形成多级姿态调整，下臂承担主要高度支撑，上臂负责水平延伸，灯头连接处则用于微调俯仰角。各关节在模型中均保留了明确的销轴与配合关系，便于后续在工程细化时加入摩擦垫片、锁紧旋钮、扭簧或阻尼结构，使臂体在任意悬停位置保持稳定。

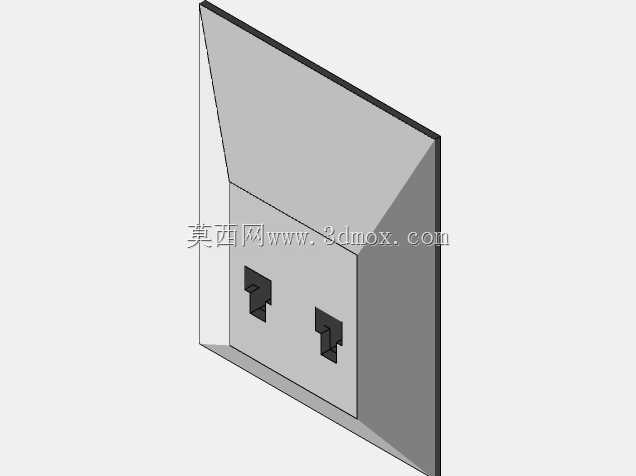

　　设计思路上，底座采用方形平板与锥形过渡座结合的形式，目的不是单纯造型，而是通过较宽的支撑轮廓降低整机倾覆风险。台灯臂完全伸出时，灯头重心会偏离底座中心，若底座面积过小或质量不足，轻微触碰就可能带动整机翻倒。方形底面能够提供稳定的四向支撑，锥形过渡段则把铰接立柱所受的弯矩传递到底座较大区域，使底部连接更合理。底座上表面保留安装平面，实际产品中可在此增加配重块、橡胶垫或螺栓孔，用于台式放置、夹具固定或设备台面集成。

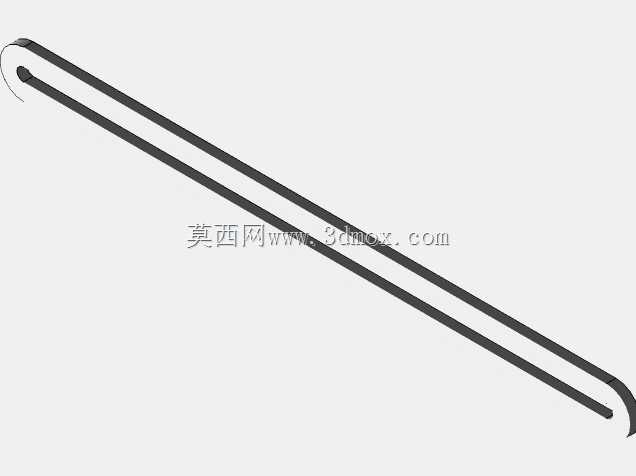

　　支撑臂采用细长杆式结构，两段臂体在平面内呈折臂布置。这样的构型兼顾伸展距离与收拢尺寸：臂体展开时，灯头可越过工具、零件盒或小型工装上方；臂体折回后，整体轮廓靠近底座，便于在狭窄车间通道或教学工位旁收纳。臂杆截面在建模时保持了一致的外形特征，有利于后续统一选用型材、钣金折弯件或塑料注塑件。若面向轻量化3D打印制作，可在臂杆内部设置加强筋或中空腔体；若面向长期工业使用，则可将臂件改为铝合金型材或钢板焊接件，并在关节处增加耐磨衬套。

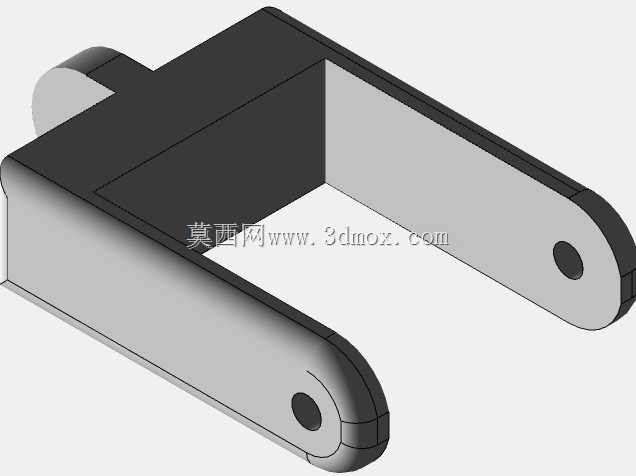

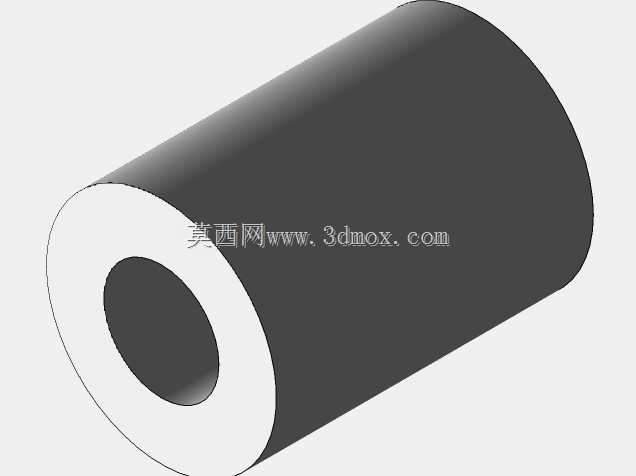

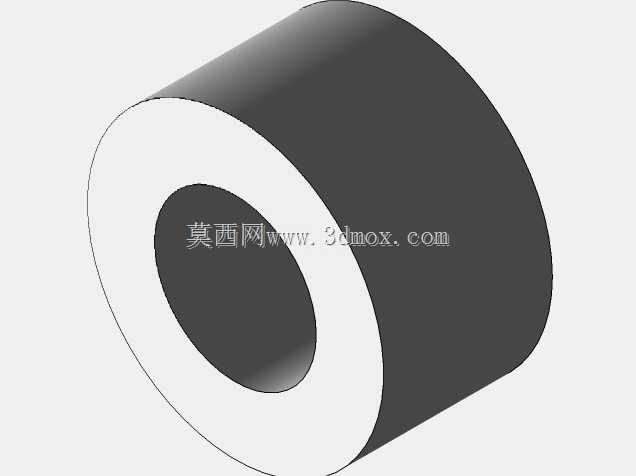

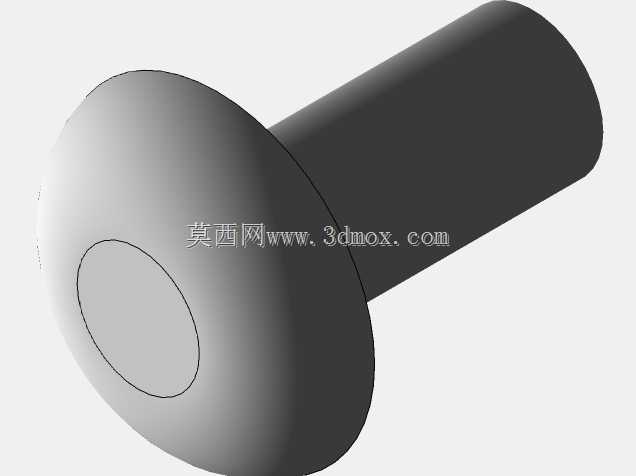

　　铰接点是该结构最需要关注的部位。底座与下臂之间承受较大弯矩，关节轴线应保证足够的配合长度，避免臂体左右晃动；下臂与上臂之间的连接负责改变折叠夹角，需同时满足转动灵活和悬停可靠；上臂与灯头之间的关节主要调节照射方向，运动频率更高，适合采用小直径锁紧螺钉或摩擦压紧结构。模型中红色小件可理解为关节锁紧或限位提示位置，在详细设计时可替换为旋钮、按钮、弹簧压板等结构。对于需要频繁调整的工位，推荐采用阻尼转轴；对于调整次数较少但承载要求较高的场合，采用螺纹锁紧更易维护。

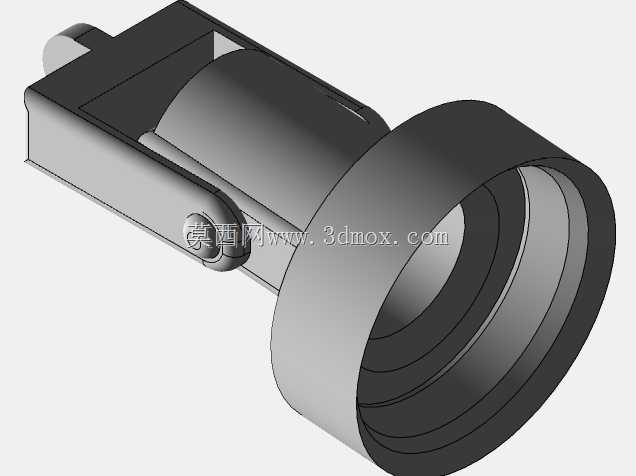

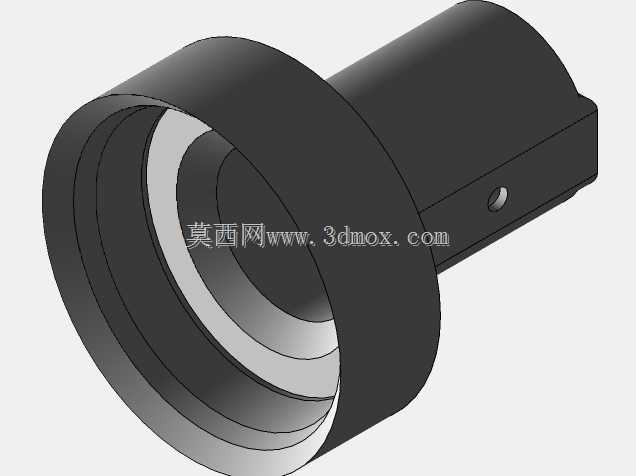

　　灯头部分采用盒状连接座与圆筒形灯罩组合，连接座与上臂末端形成回转副，灯罩轴线可随关节俯仰改变。灯头前端保留较大的圆形开口，用于安装光源、反光罩或透镜组件。工程细化时，需要在灯头内部预留光源板、散热片、导线通道和灯罩固定位；若采用LED光源，还应考虑背面散热面积，避免长时间靠近工件照射后热量积聚。导线可沿臂杆侧面或内部走线，外露方案便于维修，内藏方案外观整洁但需要在铰接轴附近预留弯曲半径，防止反复折臂后线缆疲劳。

　　安装边界方面，底座轮廓决定了桌面占用范围，方形底面应尽量落在工作台平整区域内，上方臂体展开后需要检查灯头最远点与底座边缘的水平距离。布置在机床附近时，应避免臂体伸入刀具运动区、卡盘操作区或设备门开启轨迹内；布置在装配台上时，应让灯头工作范围覆盖常用零件摆放区，同时保证收拢后不影响扳手、量具和零件盒的放置。灯头最低位置不宜直接接触工件表面，应保留散热和防碰撞间隙；最高位置则要考虑操作者视线，避免臂体横在视野中央。

　　从结构建模角度看，该作品把台灯拆分为底座、支臂、销轴、灯头、锁紧件等独立实体，装配关系清晰，适合用于运动干涉检查、关节姿态验证和3D打印样件制作。后续优化可围绕三个方向展开：一是在关节处增加可调节阻尼，使不同伸展长度下都能稳定悬停；二是对臂杆进行轻量化和加强筋设计，在保证刚度的前提下降低整体质量；三是完善灯头内部电气与散热结构，使外观模型进一步转化为可制造的工位照明装置。整体结构并不复杂，但对折臂照明设备的支撑、回转、锁紧和空间边界处理具有较好的参考价值。
