星际穿越TARS仿生科幻机器人结构

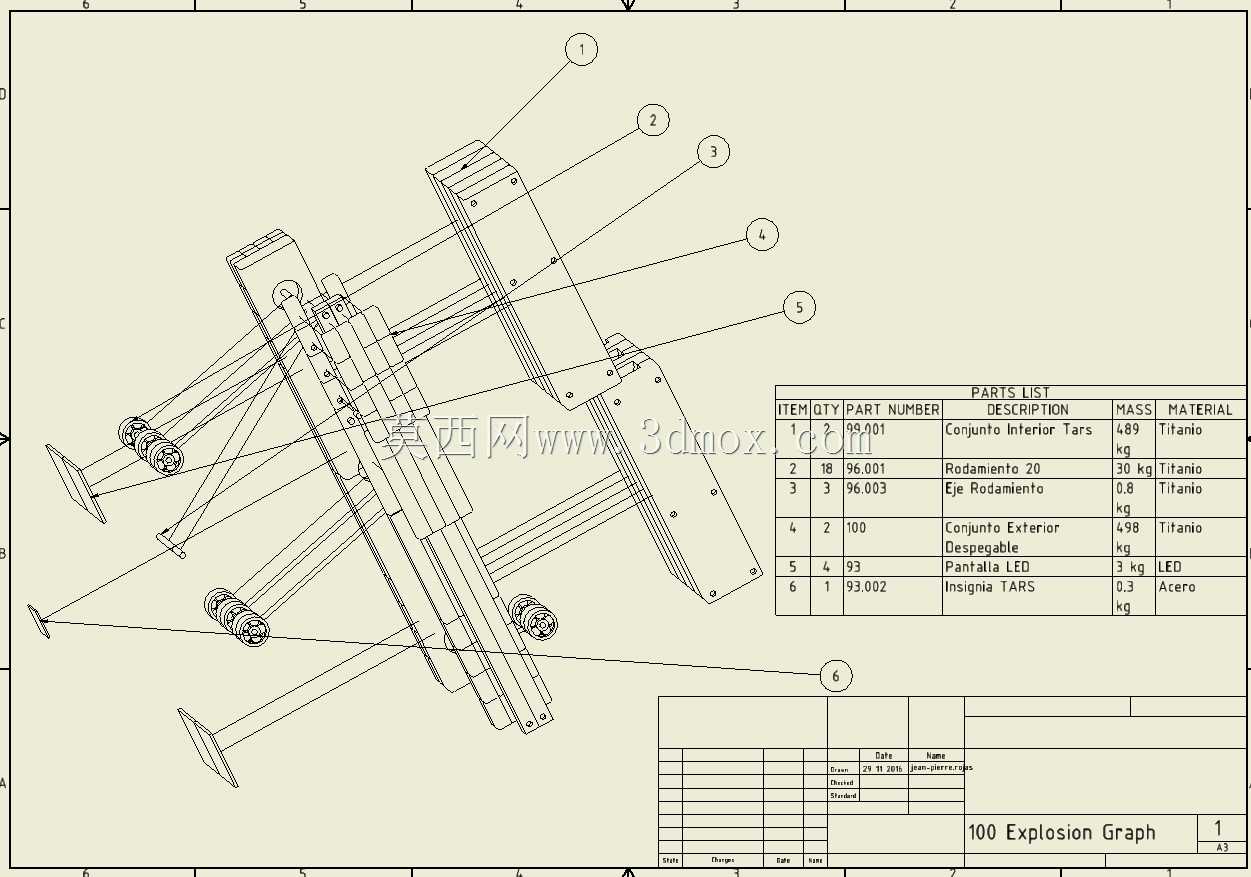

　　这套TARS仿生科幻机器人结构以科幻影视设定中的方格式行走机器人为原型，采用多连杆铰接式主体框架，整体由两块平行布置的矩形主承载板、多组交叉支撑连杆、端部行走轮系、外置平板式支撑足以及标识安装板组成，整体轮廓为长条形立式布局，主体框架沿长度方向延伸，铰接连杆分布在两块主承载板之间，形成可相对摆动的柔性支撑结构，端部轮系采用小型滚轮作为行走接触部件，侧方伸出的平板足可在机器人调整姿态时提供辅助支撑，避免侧翻。从实际工程应用场景来看，该类仿生连杆机器人结构可作为科普展陈互动装置、影视道具复刻样机、高校机械原理教学演示载体使用，展陈场景中可放置在科幻主题展区作为动态互动展品，通过连杆摆动实现机器人姿态变换，还原影视中TARS的行走、弯折、

　　直立动作；教学场景中可作为多连杆机构、铰接传动、行走机器人结构设计的演示案例，帮助学生理解空间连杆机构的运动逻辑；影视道具制作场景中可直接作为等比例道具的结构参考，外壳包覆装饰件后即可还原影片中的机器人外观。结构设计思路上，主体承载板采用平板式构型，板面预留多组铰接安装孔位，所有连杆的铰接点均沿主承载板的长度方向有序排布，交叉布置的连杆形成剪叉式支撑结构，当两块主承载板产生相对位移或角度偏转时，连杆绕铰接轴转动，带动整体结构实现直立、弯折、放平多种姿态切换，该构型无需复杂的齿轮传动链，仅通过铰接副即可实现大角度姿态变换，结构零件数量少，装配逻辑清晰，后期维护时仅需更换磨损的铰接轴与连杆即可完成检修。外形尺寸与安装边界方面，

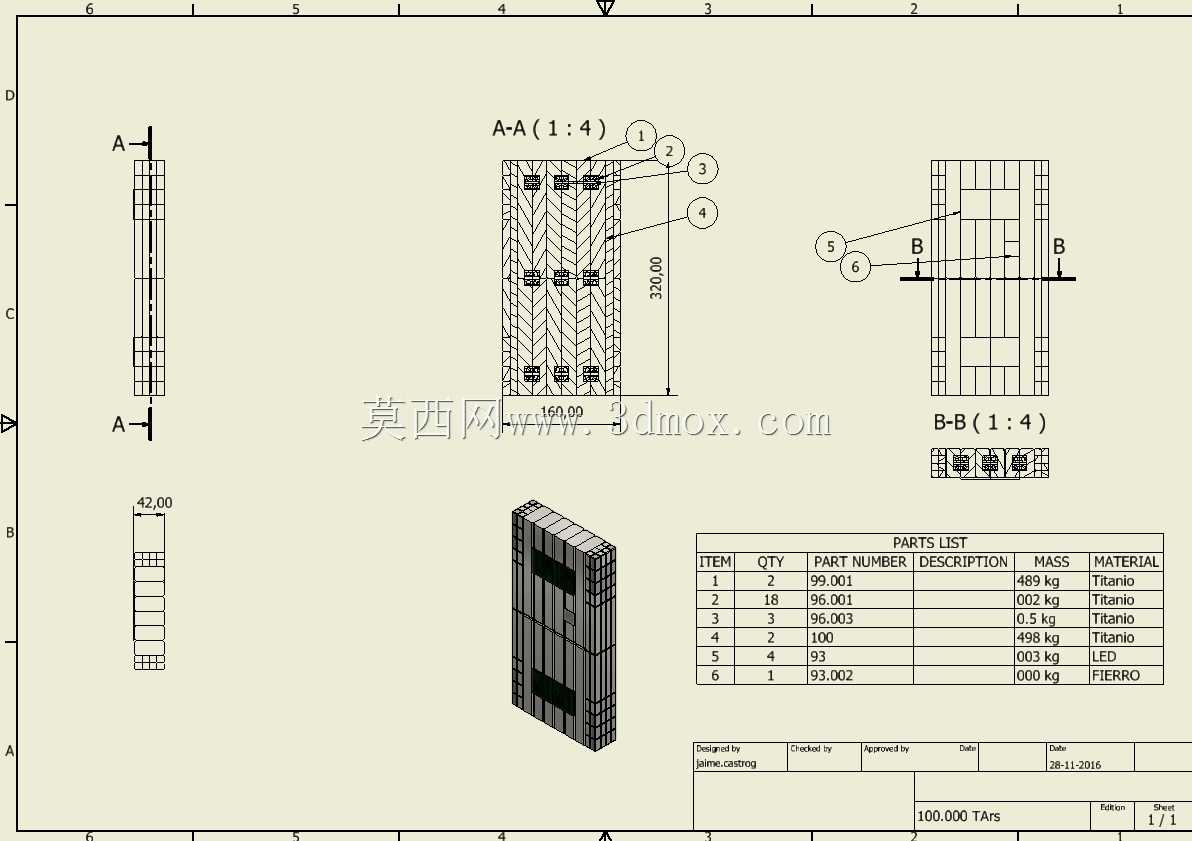

　　整体结构为长条形立式布置，直立状态下高度方向尺寸远大于宽度与厚度，弯折状态下可将整体高度压缩至原高度的三分之一左右，两块主承载板的间距由连杆长度决定，连杆两端的铰接孔同轴度需控制在合理公差范围内，避免运动过程中出现卡滞；端部行走轮的安装轴需与主承载板端面垂直，保证滚轮滚动时无偏摆，侧方辅助支撑足的安装位置需对应机器人重心投影范围，当机器人大角度前倾或后倾时，支撑足接触地面，与行走轮共同形成稳定支撑三角，保证姿态切换过程中整机不倾覆。零件加工层面，主承载板可采用铝板铣削加工，板面铰接孔采用铰孔工艺保证孔壁粗糙度与尺寸精度，连杆可采用铝合金型材切割后两端打孔，在保证结构强度的同时控制整体重量，铰接轴采用标准销轴配合轴用挡圈限位，

　　装配完成后需手动拖动连杆验证全行程运动是否顺畅，确认无干涉卡滞点后再安装外部装饰蒙皮。运动逻辑上，该结构依靠各铰接点的转动自由度实现多姿态切换，无需设置复杂的驱动管路或线路，若需制作动态演示样机，可在其中两组铰接点处加装小型舵机，通过舵机转动带动连杆摆动，即可实现自动姿态变换，舵机的安装位可直接利用主承载板上的预留孔位，无需额外加工安装支架。结构细节上，端部滚轮采用橡胶外圈材质，接触地面时可提供足够摩擦力，避免行走过程中打滑，标识安装板设置在主体框架端部，可粘贴标识或装饰件，还原影视原作的外观细节，所有外露的铰接轴端部均做平齐处理，无突出尖锐结构，互动展陈场景下可避免磕碰伤人。
