DynamixelMX64智能舵机三维结构

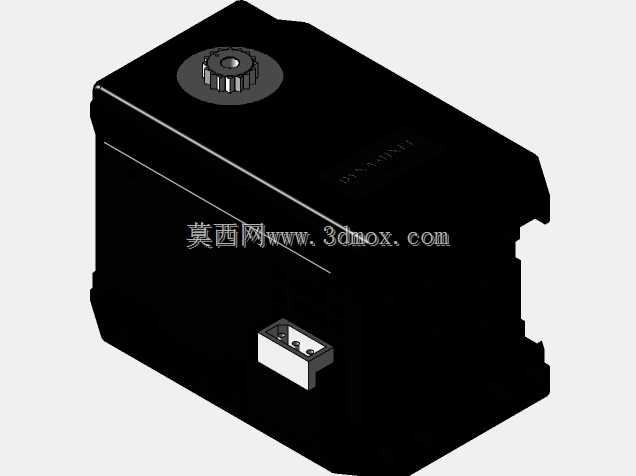

　　该三维作品呈现的是一款面向机器人关节与小型自动化执行机构的智能舵机，主体采用紧凑长方体外壳，顶部设置输出轴及安装法兰，侧面预留通信与供电接口，整体造型兼顾结构强度、装配空间和运动部件防护。实际工程中，这类执行器常用于多足机器人腿部关节、机械臂旋转关节、云台俯仰轴、教育机器人平台以及实验设备中的角度控制单元。它的核心作用不只是提供扭矩，还承担位置反馈、速度控制、负载状态感知和总线通信等任务，因此在结构建模时需要同时考虑内部电机、减速齿轮组、控制板、连接线束与外部安装件之间的空间关系。

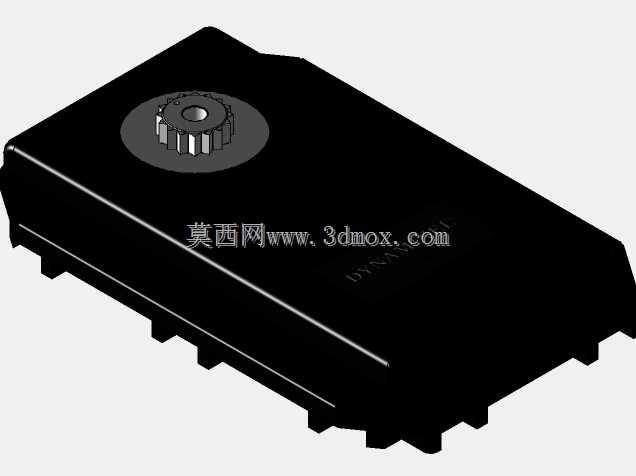

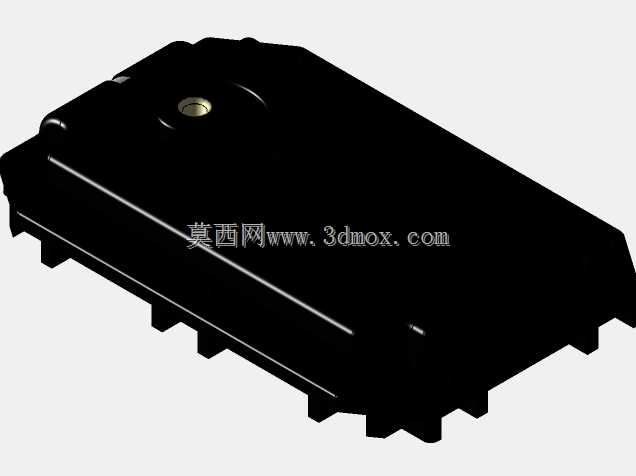

　　从外形边界看，舵机外壳以平直侧壁和局部倒角构成，适合在密集机构中并排布置。顶部输出轴区域是整机受力最集中的位置，模型中轴端齿形或花键结构用于连接摇臂、支架、连杆或法兰盘，周边圆形凸台可作为轴向定位面。设计机器人关节时，输出轴中心线到壳体底面、侧面和端面的距离直接决定摆杆回转半径，若周边支架距离过小，摇臂在极限角度下可能与外壳发生干涉；若距离过大，则会增加关节悬臂长度，使轴承受力恶化。

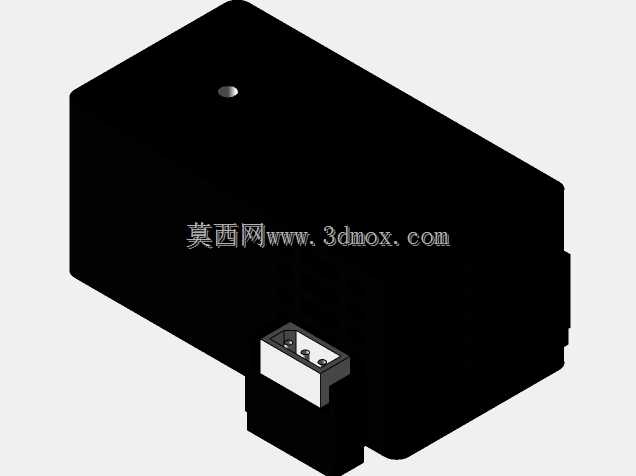

　　壳体下部和侧部的开槽、凸缘以及安装孔位，为固定舵机提供了多种方式。常见方案包括侧面螺钉锁紧、底部托架承托、端部压板固定以及定制支架包覆。对于足式机器人腿部，舵机往往承受冲击和反复换向载荷，单纯依靠小螺钉承受剪切并不可靠，结构设计时应让支架分担径向力，并使安装面贴合壳体加强区域。侧面接口位置也需要在总装阶段重点校核，线缆插头插入后会额外占用侧向空间，若关节转动范围较大，线缆应预留弯曲半径，并避免在壳体棱角处长期摩擦。

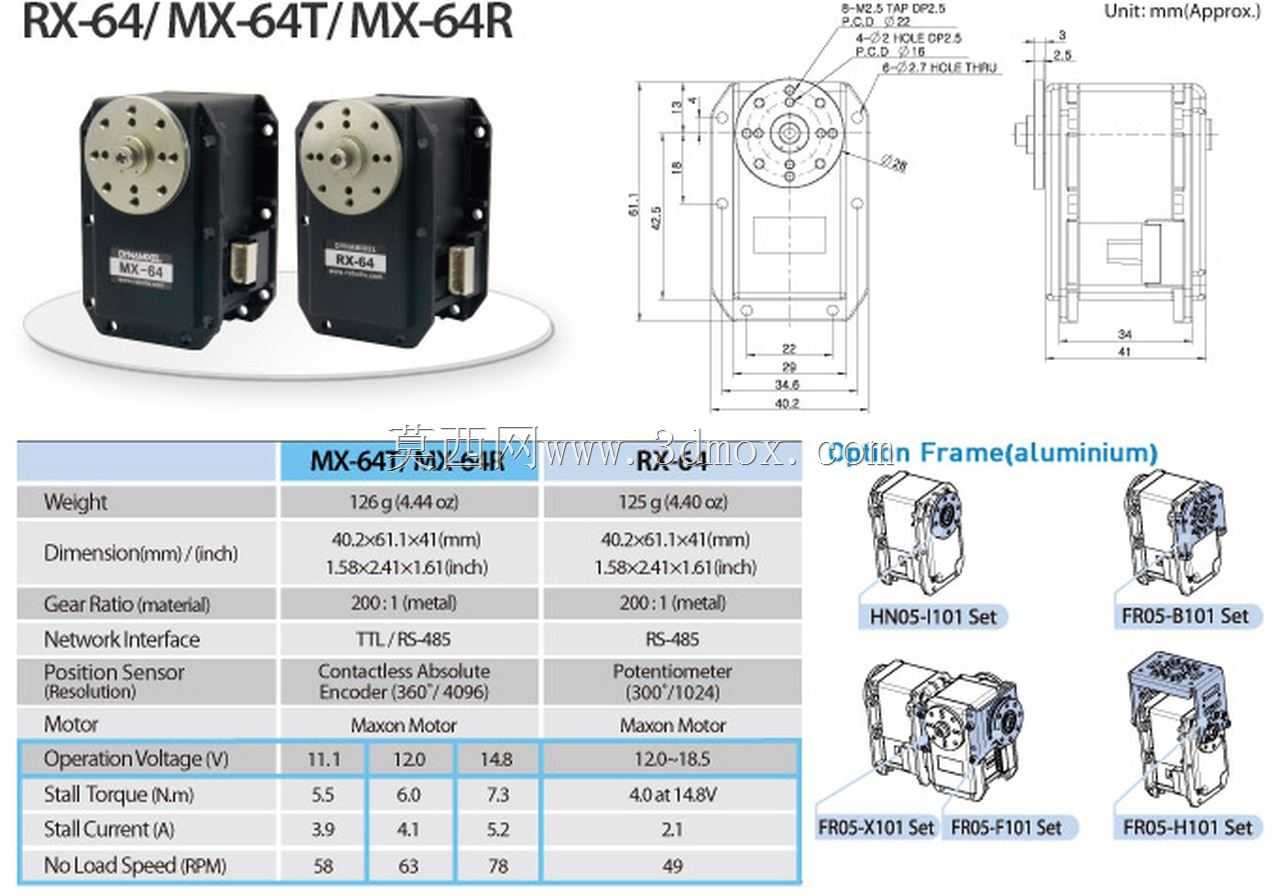

　　产品功能特性方面，这类智能舵机将直流驱动、减速机构、位置检测和通信控制集成在同一壳体内，外部控制器可通过串联总线发送目标位置、速度和力矩指令。与普通PWM舵机相比，它更适合多关节协同控制，因为每个执行器都能形成独立节点，布线数量明显减少。建模时若只建立外观而忽略接口和输出轴方位，后续电气布线和机械联动很容易出现返工。完整的三维结构应保留轴端高度、接口朝向、壳体台阶、螺钉孔位置以及周边最小运动包络，这些信息对机器人腿部连杆、机械臂关节座和传感器支架设计都有直接影响。

　　从设计思路上看，黑色外壳不仅是防护罩，也是内部器件的散热和定位基础。内部电机通常偏置布置，通过多级齿轮减速将高转速低扭矩转换为低转速高扭矩输出；控制板需要靠近接口，以缩短信号路径；齿轮系则围绕输出轴排布，保证末端支撑刚度。外壳上的加强筋和局部厚壁区域，一般对应齿轮轴座、电机固定柱和螺钉柱，外部安装支架应尽量与这些承载区域对齐。若支架压在薄壁中央，紧固后可能引起壳体变形，进而增加齿轮啮合噪声甚至造成卡滞。

　　在自动化设备选型中，该类舵机适用于轻载、节拍较快、控制角度复杂的场合，例如分拣机构摆臂、夹具翻转、相机云台调整和自动测试工位。它不适合替代长期承受大径向载荷的工业减速机，也不宜在无防护条件下直接用于高粉尘、高冲刷环境。若设备末端存在偏心负载，应通过连杆或轴承支撑分担弯矩，使舵机输出轴主要传递扭矩。三维布局阶段可先按壳体包络建立简化块，确认关节零位、正反转极限和线缆走向后，再细化螺钉、摇臂、轴承座和连接板。这样既能保证执行器安装可靠，也能让后续维护时具备足够的拆装空间。
