苹果五代智能手机整机外观结构数模

　　这套数模围绕直板触屏智能手机的整机外观与装配边界展开，把前玻璃面板、金属中框、后盖、底部接口、出声孔、Home按键、听筒开槽、前置摄像头与传感器开孔等要素整合在同一坐标系中，适合消费电子产品结构评审、展示动画、工装夹具初设以及周边配件开发时作为参照。

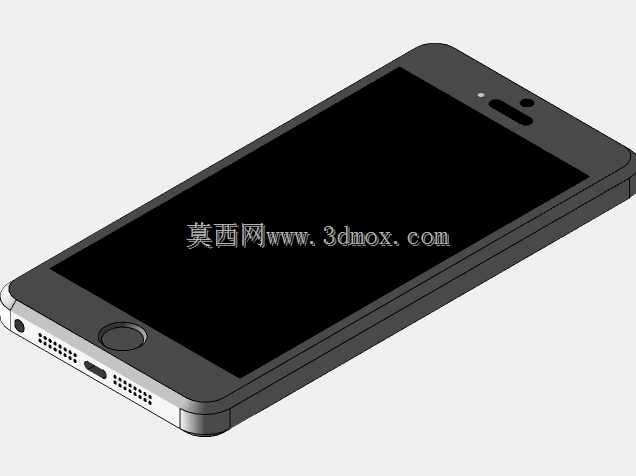

　　从实际使用场景看，这类手持通讯终端需要在单手握持、口袋携带、桌面放置、充电插接和耳机避让等条件下保持轮廓连续。模型将机身四角处理为小半径圆角，侧边采用平直金属边框过渡，正面大面积玻璃覆盖显示区域，底部保留圆形实体按键，顶部听筒位置开出长槽并邻近布置前置镜头孔。该布局不仅决定正面视觉分区，也影响屏幕贴合、泡棉压缩、防尘网布置和外壳装配顺序。

　　结构表达上，数模重点还原了手机外部可见特征，而不把内部主板、电池和排线作为展示主体。底部区域密集布置扬声器孔、麦克风孔、数据接口以及固定螺丝位置，这些特征在保护壳、充电底座、防尘塞和检测治具设计中都属于关键边界。出声孔的孔径、孔距和排列方向直接关系到注塑壳件开孔避让；数据接口周围的沉台深度决定插头能否完全插入；侧边按键与边框的高差则影响按键手感和装配公差。

　　建模思路遵循由整机外轮廓到局部细节的方式。先以机身长度、宽度、厚度建立基础实体，再通过圆角、拔模和分层切分形成前面板、金属中框与后盖的视觉关系。正面玻璃区域略高于边框装配面，屏幕黑色显示面与边框形成明确边界；背部与中框之间保留分段线，用于表达实际产品中的装配接缝。底部开孔采用阵列方式处理，保证孔位间距均匀，同时与中心接口维持对称关系。顶部听筒槽不是简单矩形开孔，而是结合细长声腔和邻近小圆孔进行布置，便于在渲染时区分通话出声、摄像采集和光线感应位置。

　　外形尺寸与安装边界方面，整机呈薄型长方体，长宽比例符合单手握持的直板手机特征，厚度方向需要同时容纳显示屏模组、电池、主板支架和后盖。周边配件设计时不能只依据最大外轮廓包络，还需考虑四角圆角半径、侧边平直段长度、底部接口中心线、开孔区宽度以及正面玻璃边缘高度。若用于保护套建模，套体内部应在机身四周预留均匀装配间隙，在按键、接口和出声孔处形成避让；若用于充电底座，接口导向斜面与机身底部外形必须匹配，避免插接时与金属边框发生干涉；若用于展示夹具，夹持面宜避开玻璃可视区和底部开孔区，优先接触侧边刚性边框。

　　在工程沟通中，该数模还可作为外观比例校核载体。屏幕占比、底边按键直径、顶部开槽长度、机身圆角和侧边厚度之间存在相互约束，任何一处改动都会影响整机观感与零件拆分。例如，增大底部接口沉台会压缩内部连接器空间；缩小出声孔间距会提高外壳加工堵孔风险；边框圆角过小会降低握持舒适度并增加跌落应力集中。通过三维实体把这些关系固定下来，结构、电子、工艺和配件团队可以在同一外形基准上讨论开孔、密封、装配和防护问题，减少二维图纸中对空间关系的误读。
