框架式曲柄滑块机械传动演示教具

　　这套曲柄滑块机械传动演示结构，主要面向机械原理教学、传动方案验证以及小型趣味机械装置开发场景使用，核心作用是把旋转输入运动转化为直线往复输出，直观展示曲柄连杆机构的运动转换逻辑，既可以作为高校机械专业课堂上的原理演示教具，也能作为小型自动化设备里直线往复执行单元的原理验证样件，帮助结构工程师在方案阶段快速核对运动轨迹、干涉边界和传动匹配关系。

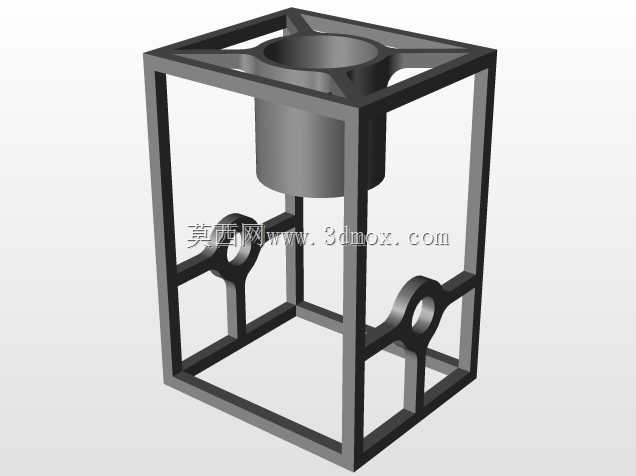

　　从整体布局来看，整套机构采用镂空立方框架作为承载基体，框架杆件采用矩形截面型材拼接，四个立面都做了斜向加强筋布置，既控制了整体自重，又能保证曲柄高速转动时框架的刚性，避免机架晃动影响运动精度。框架的六个面中，两个相对立面预留了同轴的轴系安装孔位，输入轴从一侧孔位伸出，轴端加工出异形手摇配合段，方便手动输入旋转扭矩，不需要额外配套驱动电机就能完成全行程运动演示，适配课堂无电源场景的使用需求。

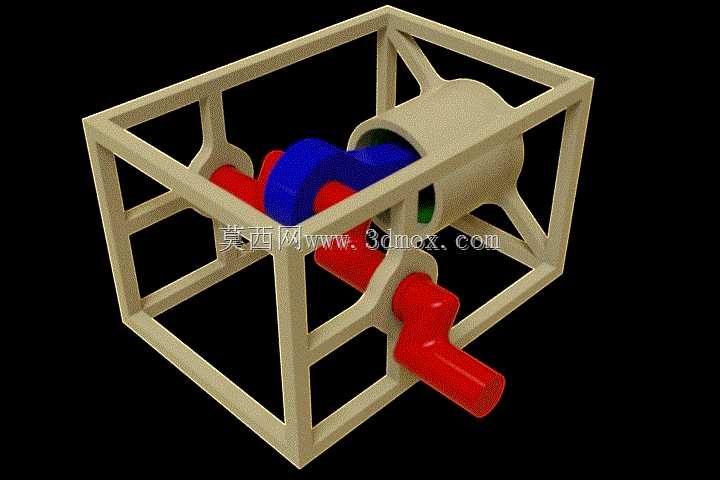

　　核心传动部分由三个功能构件组成：蓝色的偏心曲柄件固定在输入轴上，和输入轴保持同步旋转，曲柄的偏心距直接决定了后续滑块的往复行程；红色的连杆组件一端和曲柄偏心轴段铰接，另一端和框架内部的滑动输出件相连，曲柄转动时通过连杆带动输出件沿着框架轴向做直线往复运动；筒状的滑动导向座固定在框架另一侧的安装位上，内孔和输出滑动件间隙配合，承担径向支撑和运动导向作用，避免滑块运动过程中出现卡滞、偏磨问题。

　　设计过程中首先核对的是运动干涉边界：曲柄做整周旋转时，其外轮廓的最大回转半径需要和框架内侧立面保留足够安全间隙，本次结构里曲柄回转边缘和框架内壁的间隙控制在3mm以上，全程转动不会出现磕碰；连杆在两个极限位置摆动时，其上下摆动的最大轮廓也和框架上下横杆预留了间隙，不会在死点位置发生结构碰撞。安装边界方面，整套框架的外接轮廓为正立方结构，底面四个角点可以直接固定在工作台或者演示台面上，输入轴伸出框架外侧的长度预留了手摇操作空间，操作者转动摇臂时手部不会和框架杆件发生干涉；轴向输出端的筒状导向座伸出框架端面，输出件的往复运动全程都在导向座内完成，不需要额外外接导向支撑。

　　功能特性上，这套机构没有复杂的电控元件，全部运动通过纯机械配合实现，铰接位置采用间隙配合，转动阻力小，手动输入很小的扭矩就能带动整套机构连续运行；镂空框架的设计让内部所有传动构件都完全外露，观察者可以从任意角度清晰看到曲柄转动、连杆摆动、滑块直线移动的全过程，运动传递逻辑一目了然。针对实际加工装配，框架的各个拼接杆件可以采用3D打印或者塑料粘接成型，轴系配合位预留标准轴承安装槽，选配微型深沟球轴承就能大幅降低铰接处的转动摩擦，长期反复演示也不会出现磨损松旷；曲柄和连杆的铰接销采用可拆卸设计，拆装方便，可以根据演示需求更换不同偏心距的曲柄，快速调整滑块的输出行程，直观展示偏心距和往复行程的对应关系。

　　在工程验证场景中，这套结构可以直接作为小型往复送料机构、简易冲压驱动单元的原理原型，工程师只需要把输入轴对接低速减速电机，输出滑块端连接执行工装，就能实现固定行程的往复推送动作；框架的标准化安装孔位也方便后续加装限位开关、位置传感器，拓展出行程位置反馈功能，适配自动化小设备的改造需求。结构本身所有构件的外形都做了圆角过渡，没有尖锐外露棱边，教学使用时安全性更高，外露的传动件也方便学习者直接观察铰接点的运动相位关系，理解死点位置的受力特性。
