太阳能试验车双叉式后平叉承载摇臂

项目分类:自行车 发布时间:2024-03-14 ID:742208
  • 太阳能试验车双叉式后平叉承载摇臂

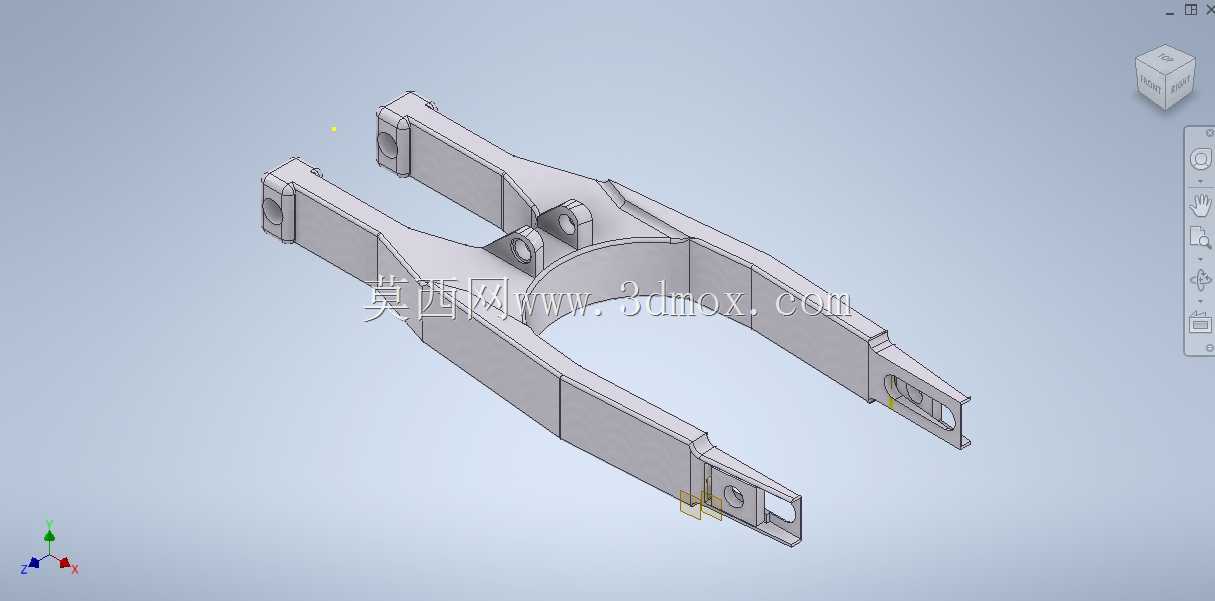

  这套摇臂结构面向轻量化太阳能试验车辆的后部行走系统,形态上接近自行车后平叉,但受力边界并不完全等同于普通城市自行车。它采用左右两根长臂并行布置,前端围绕车架铰接区域形成收拢连接,后端向车轮两侧伸展,末端开出轮轴安装槽,使后轮轴能够在两支臂之间获得对称支撑。整体构件承担后轮与车架之间的载荷传递,车辆推进时的牵引反力、制动时的力矩、路面冲击以及乘员或车体重量,都会通过后端轮轴槽进入臂体,再沿长臂传导至前端铰接点。

  从实际布置看,摇臂并不是简单的两根直梁。臂身靠近中段的位置设置了拱形过渡区,能够为中央传动部件、线束或车体下部结构留出通过空间,避免后摇臂在摆动过程中与周边件发生干涉。长臂上分布多处凸台和孔位,这些位置通常对应铰接螺栓、限位件、附件支架或传感器安装面。孔位周围的材料局部加厚,使螺栓预紧力可以分散到较大的接触区域,减少薄壁区域被压溃或出现应力集中的风险。后端开槽结构则服务于轮轴装配与张紧调节,轮轴可沿槽方向调整位置,从而改变轴距或补偿传动件张紧量,槽口外侧保留的平直端面也为锁紧螺母、垫片或调节块提供了贴合基准。

  建模时需要优先确认的是安装边界,而不是单独追求臂体外观。前端铰接孔的中心距决定摇臂与车架支点的配合关系,后端两轮轴槽必须同轴,否则后轮装入后会出现偏摆、链条或传动带错位、制动盘摩擦不均等问题。左右臂之间的宽度要结合轮胎外径、胎侧摆动量、传动件布置和制动卡钳位置综合校核;若间隙过小,车辆在受冲击跳动时轮胎可能擦碰臂体,若间隙过大,则会增加轮轴悬臂长度并削弱整体刚性。臂体上下方向的摆转范围也需要在装配状态下检查,尤其在压缩到极限位置时,拱形区、凸台和附件安装座都应与车架、电池盒或传动罩保持安全距离。

  结构设计上,长臂采用变截面思路较合理。靠近后端轮轴槽的区域承受弯曲和牵引复合载荷,侧壁与底面需要保持足够厚度;前端铰接区则通过加宽、加肋和孔周凸台来承受反复转动带来的疲劳载荷。臂体外侧可见的加强肋并非装饰特征,其作用是提高薄板壳体的抗弯和抗扭刚度,使摇臂在侧向力作用下不至于出现明显开合变形。对于太阳能车辆这类重视能耗与整备质量的平台,材料分布应尽量跟随载荷路径:在高应力区保留实体厚度,在低载荷区通过挖空、减薄或肋板分隔降低重量,而不是整体等厚堆积。

  该类摇臂在样车试制中常用于验证后悬架几何、轮轴固定方式和传动布局。工程师可以在三维环境中把轮胎、轮轴、制动盘、卡钳、传动轮、车架铰接轴和紧固件一并装入,检查后轮上下跳动时的运动包络,确认张紧调节行程是否满足装配要求,还可以据此推导焊接夹具或机加工夹具的定位面。若后续进入加工阶段,前端孔与后端槽的相对位置应作为关键尺寸控制,臂体底面和侧面可作为粗基准,孔端面则作为精加工基准;对于钣金焊接或板材拼焊结构,还需在模型中提前考虑焊接收缩、加工余量和螺栓装配工具空间。

  外形层面,摇臂整体呈对称叉形,长臂从前部铰接区向后逐渐展开,末端形成带槽的安装头。中部拱形连接区将左右臂联系起来,提高扭转一致性;多处圆孔和凸台既承担连接功能,也为后续附件扩展留下接口。这样的结构既能满足自行车式后轮布置的装配习惯,也能适应太阳能试验车辆对轻量化、可维护性和低阻力传动布局的要求。
