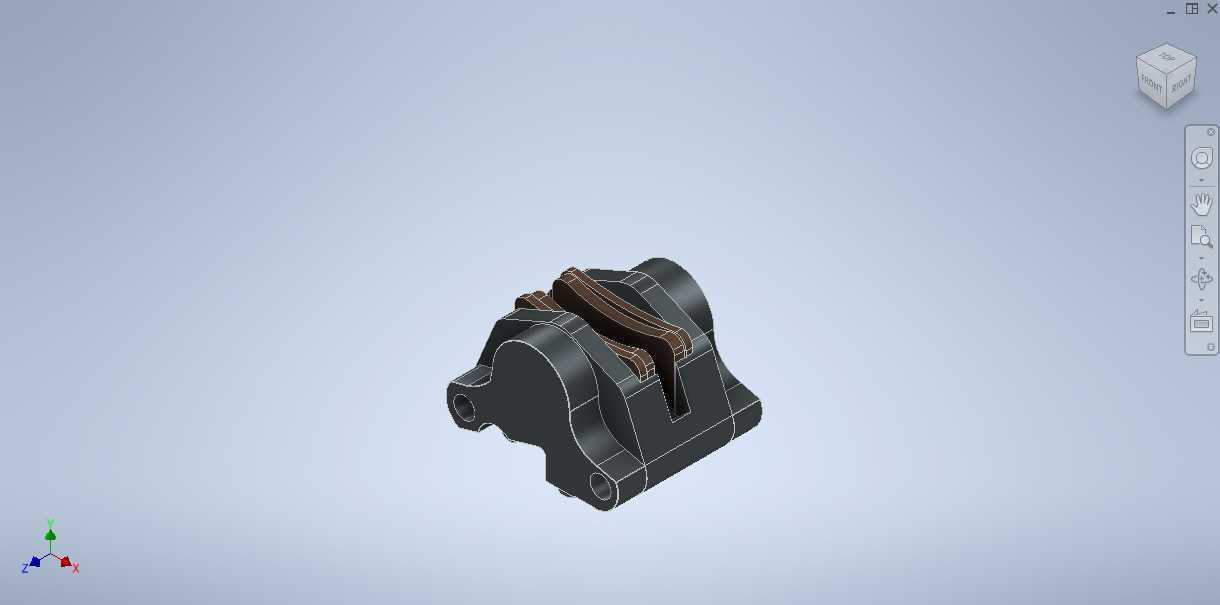

太阳能新能源汽车用浮动卡钳盘式制动结构

　　这套制动结构是针对轻量化太阳能试验车型开发的浮动式盘式制动卡钳总成，适配小吨位低速新能源车辆的前轮制动工况，区别于传统量产乘用车辆的卡钳设计，整体结构做了针对性的轻量化切削，在满足制动夹紧力要求的前提下尽可能缩减了非受力区域的材料冗余，适配太阳能车辆对整备质量的严苛控制要求。从实际装车场景来看，这类卡钳直接安装在车辆转向节的安装凸台上，卡钳本体的两个安装耳孔位同轴度公差控制在0.02mm以内，保证浮动销滑动过程中无卡滞，制动释放时摩擦片能均匀回位，避免出现拖磨增加行车阻力，这一点对于依赖太阳能供电的低能耗车型来说尤为重要，额外的行驶阻力会直接压缩车辆的续航表现。结构功能上，卡钳内置双活塞推动内侧摩擦片，

　　同时利用卡钳本体的浮动滑移特性拉动外侧摩擦片夹紧制动盘，摩擦片的背板与摩擦材料层做了等厚设计，摩擦面的有效接触面积覆盖制动盘摩擦环带85%以上的宽度，制动过程中制动力矩输出线性，不会出现突兀的制动力跃升，适配试验车型调试阶段的平顺性标定需求。设计过程中优先考虑了小批量试制的加工可行性，卡钳本体的主体结构采用规则的几何体拼接，外部无复杂的异形曲面，常规三轴加工中心即可完成全部铣削工序，不需要定制特殊成型刀具，安装耳的位置预留了0.5mm的调整余量，装车时可以根据转向节的实际加工误差做微量适配，降低配套件的加工精度要求，压缩试制阶段的成本与周期。安装边界方面，卡钳整体包络尺寸控制在120mm90mm75mm范围内，适配直径220mm、

　　厚度12mm的通风制动盘，摩擦片的磨损极限预留了8mm的摩擦材料厚度，按照试验车辆的年均行驶里程计算，可满足全试验周期的使用需求不需要更换摩擦片。卡钳本体的进油口设置在壳体上方，采用标准的M10*1制动管螺纹接口，可以直接匹配通用的制动硬管与软管接头，不需要定制特殊规格的管路连接件，制动腔的活塞密封圈采用标准矩形截面密封圈，依靠密封圈的弹性变形实现活塞回位与间隙自动补偿，当摩擦片出现磨损后，活塞会在制动液压力作用下自动前移补偿磨损量，始终保持摩擦片与制动盘之间的间隙在0.1mm左右，既不会因为间隙过大导致制动踏板行程过长，也不会因为间隙过小出现拖滞阻力。卡钳的浮动销采用不锈钢材质，表面做了镀硬铬处理，销套采用聚四氟乙烯复合材料，

　　在户外试验场景下可以抵御沙尘、雨水的侵蚀，长时间放置也不会出现销子锈蚀卡滞的问题，摩擦片的两端设置了限位弹片，制动过程中可以吸收摩擦片的振动，避免出现制动异响，同时弹片的预紧力可以让摩擦片在非制动状态下保持居中位置，减少偏磨现象。从结构受力的角度来看，卡钳本体的桥部位置做了加强筋设计，制动过程中桥部承受摩擦片的反作用力，加强筋的厚度经过受力校核，在10MPa制动管路压力下，桥部的最大变形量不超过0.15mm，不会因为变形导致摩擦片接触面积下降影响制动效能。整个卡钳的重量控制在1.2kg以内，相比同规格的量产车卡钳重量降低了30%左右，完全匹配太阳能车辆对轻量化的需求，安装时只需要将两个安装螺栓穿过卡钳耳孔锁紧在转向节上，扭矩控制在35N·m即可，不需要额外的调整工序，装配效率较高。
