22mm指示灯按钮DIN导轨集成安装座

　　在常规低压控制柜、小型自动化测试台以及分布式IO操作盒的布线实施里，22mm口径的平头按钮、凸头按钮与LED信号指示灯是出现频率极高的人机交互元件。这类元件原生设计大多面向面板开孔安装：需要在薄钢板、亚克力门板或者绝缘面板上铣出标准φ22.5mm圆孔，再依靠元件自带的锁紧螺母从背侧夹紧固定。但在很多临时调试工位、教学实训台、桌面式功能验证架以及没有整块封闭面板的开放式机架场景中，专门加工一块安装面板既浪费板材，又会让后期增减按钮、调整信号点位变得十分繁琐——每改一次点位就要重新开孔、补漆，旧孔位还会留下无法消除的工艺缺口。

　　这套导轨安装结构正是针对这一痛点展开：它直接复用工业电气柜里最通用的35mm标准DIN卡轨作为承载基底，不需要额外定制面板，所有按钮与指示灯座顺着导轨横向排布，单个元件的拆装、换位都可以顺着导轨槽口滑动调整，位置确定后依靠座体自带的卡扣结构锁死在导轨棱边上，和柜内常用的微型断路器、中间继电器、接线端子排的安装逻辑完全一致，整排元件可以和其他电气器件共享同一根导轨，柜内空间利用率大幅提升。

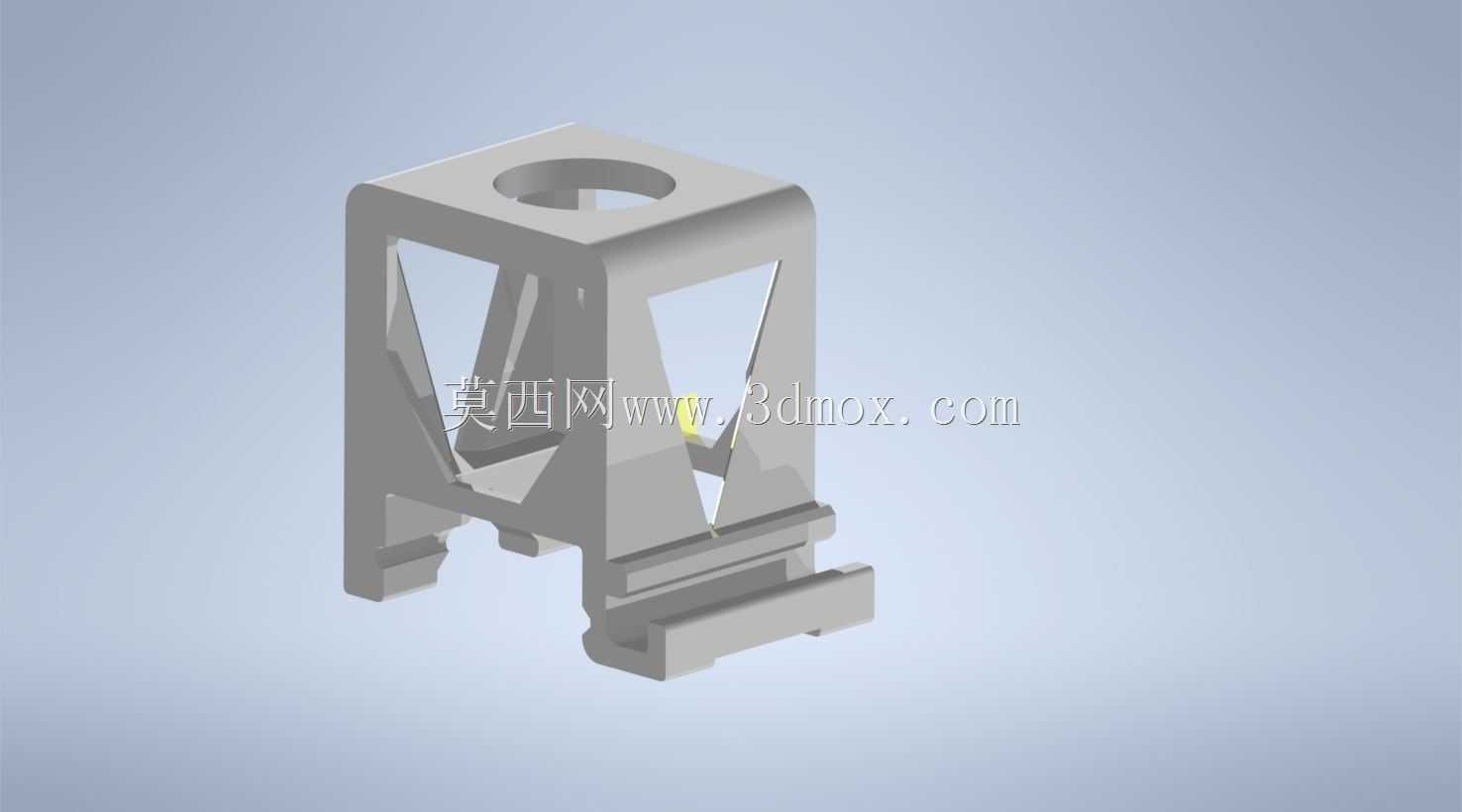

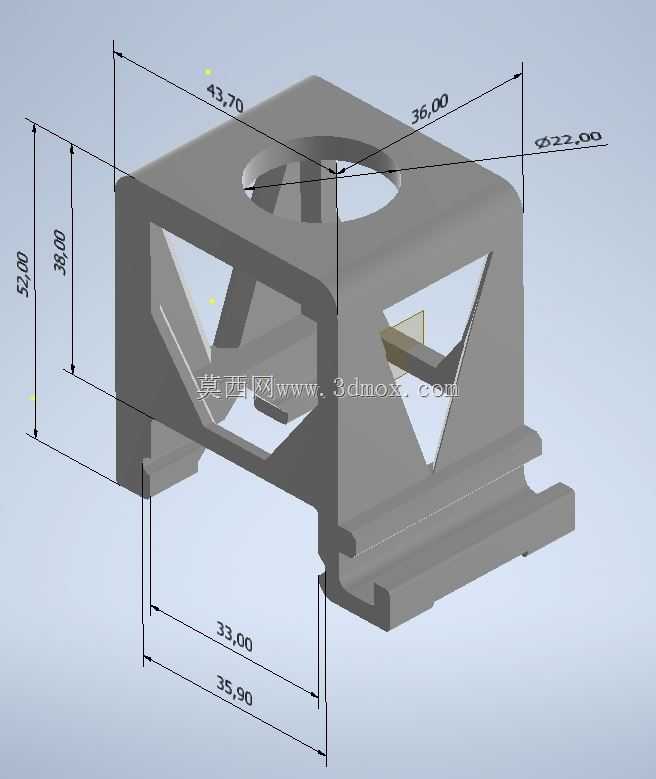

　　从结构细节上看，安装座主体为一体式长条基座，沿长度方向依次开出五个适配22mm元件的贯通安装孔，孔位内侧预留了和按钮螺纹段匹配的避让空间，元件从基座正面穿入后，原厂配套的塑料锁紧螺母从基座背侧旋紧，把按钮头部的法兰面压紧在基座正面的沉台面上，沉台面的深度经过校核：既不会让按钮头部凸出过高影响操作，也不会因为沉台过深压住按钮头部的动作行程。基座底部对应DIN导轨的位置设计了弹性卡扣卡口，卡口的卡合尺寸完全贴合TH35-7.5标准导轨的截面轮廓——导轨总宽35mm、帽边高度7.5mm，卡扣一侧为刚性定位边，另一侧为带微量回弹余量的弹性卡脚，装配时先把刚性边卡入导轨一侧棱边，再按压基座另一侧，弹性卡脚顺着导轨斜面滑入后自动扣住另一侧棱边，不需要螺丝固定，徒手即可完成装拆，同时卡合后的横向窜动间隙控制在0.2mm以内，避免按钮按压时整个基座跟着晃动。

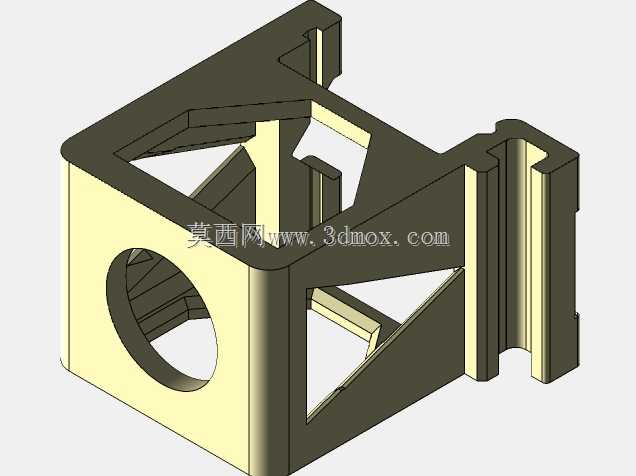

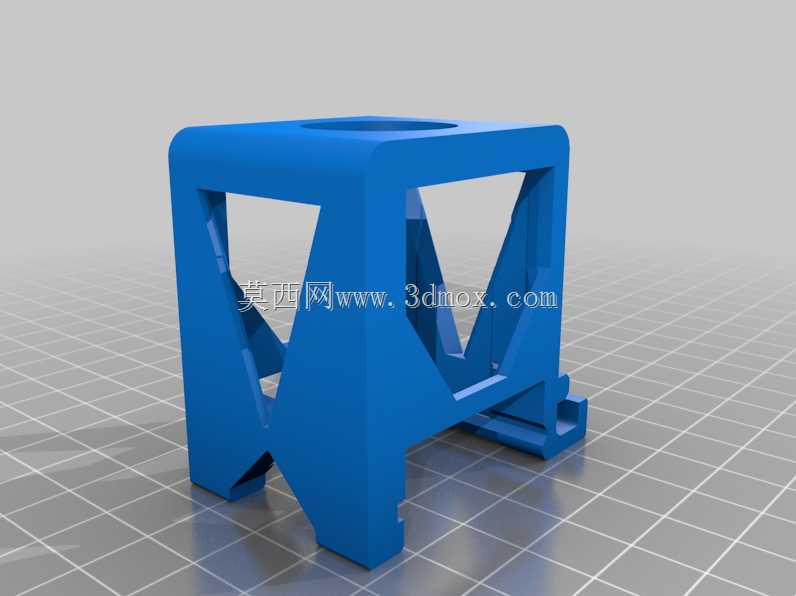

　　基座的外形轮廓做了针对性的轻量化处理：相邻两个安装孔之间的侧壁没有做成实心块，而是开出了三角形的减重镂空槽，这种三角格构的设计在去掉多余材料、降低整体重量的同时，依靠三角形的结构稳定性保证孔位之间的支撑刚度，当操作人员用正常按压力度（通常不超过50N）按压按钮时，基座不会出现明显的挠曲变形。镂空槽同时兼顾了走线空间：按钮背部引出的导线可以就近从相邻的镂空槽中穿出，顺着导轨内侧的布线槽整理走向，不用在基座上额外开出线孔，导线的转弯半径也能得到保证，避免多芯软线在孔位处被硬边割破绝缘层。

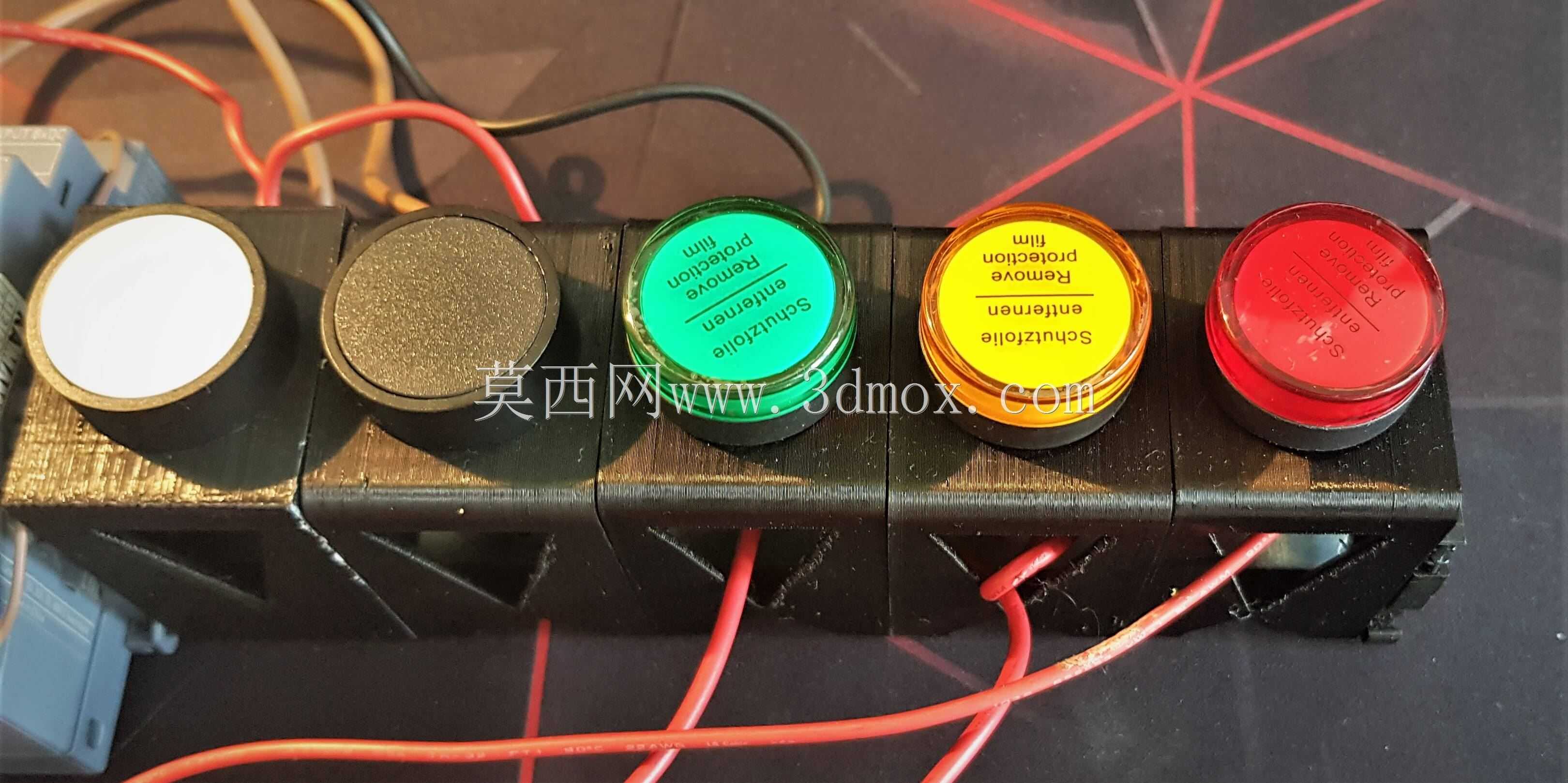

　　实际排布时，五个孔位可以根据控制需求自由搭配不同功能的元件：比如最左侧布置白色平头自复位按钮作为系统上电触发，第二位布置黑色平头自锁按钮作为运行模式切换，第三位绿色带灯按钮作为启动指令输出，第四位黄色指示灯作为故障预警信号，第五位红色急停或者红色停止按钮作为停机指令，不同颜色的元件头部完全外露，操作人员可以快速通过颜色区分功能，和工业现场约定的颜色语义完全匹配。基座的宽度方向尺寸经过核算：相邻两个22mm元件的中心距留足了操作间隙，戴劳保手套操作时不会误触相邻按钮，元件头部之间保留的空隙也方便指示灯的光线向外扩散，不会因为相邻元件遮挡导致信号辨识度下降。

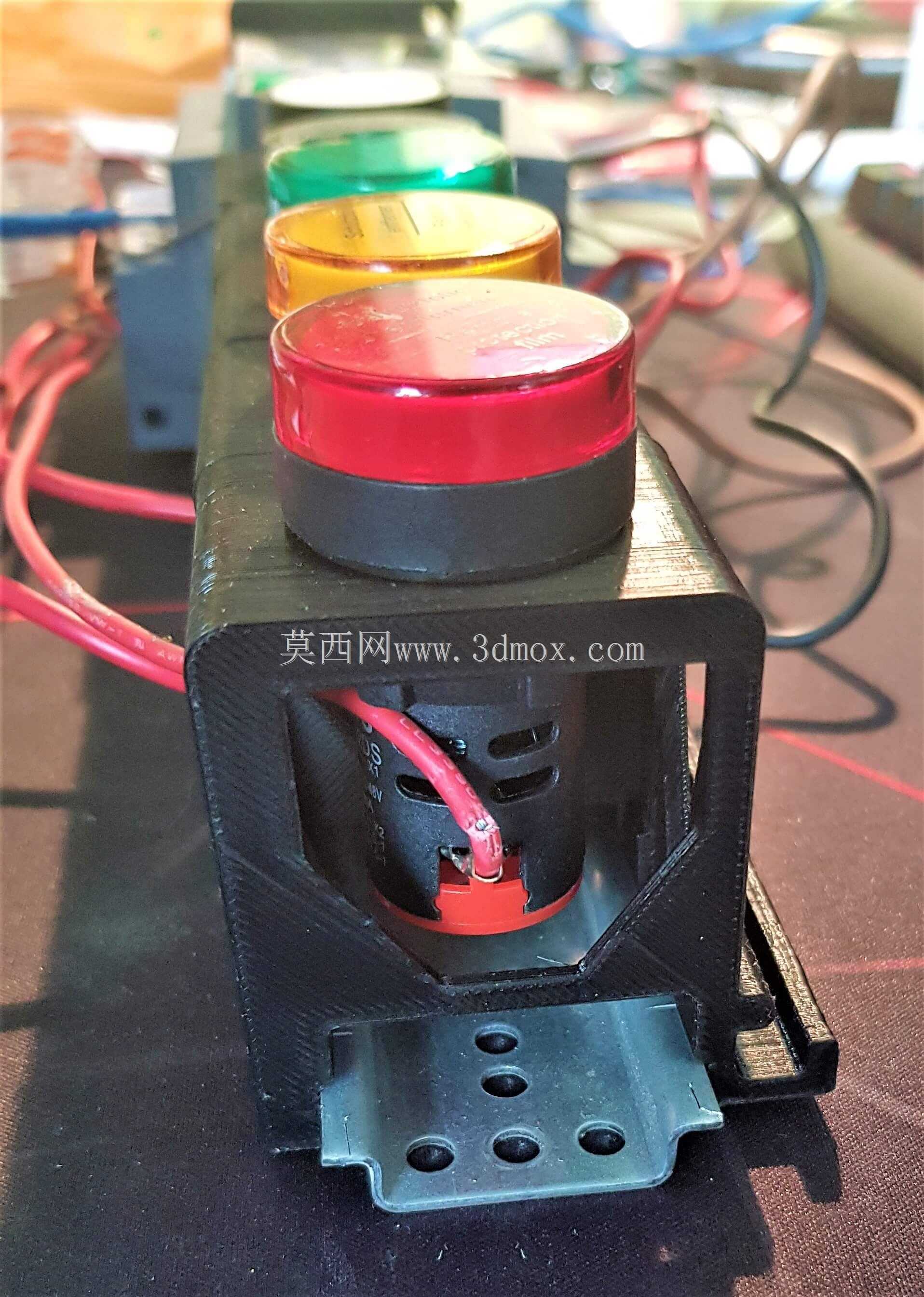

　　安装边界方面，整套组件卡在DIN导轨上之后，正面凸出导轨表面的高度和常规断路器手柄的凸出高度基本齐平，不会在柜内突兀占用过多纵深空间；基座背部和导轨底面之间预留了足够的空隙，按钮背部的接线端子、LED灯座的插针都不会和导轨金属表面发生接触，避免接线端子短路或者绝缘磨损。如果现场需要扩展更多按钮，既可以把多段同款基座顺着导轨首尾拼接，也可以和标准端子排、继电器模块交错排布，导轨两端用标准终端挡块限位，就能把整排操作元件牢牢固定在指定位置。这种结构把原本依赖面板开孔的按钮安装方式转化为标准导轨挂载模式，特别适合小批量定制设备的快速装配，不需要钣金开孔工序，在三维布线阶段就可以直接把基座和按钮元件装配到导轨模型上，提前核对走线路径和操作空间，减少后期装配时的干涉返工。
