多层加权圆环式机械陀螺仪结构

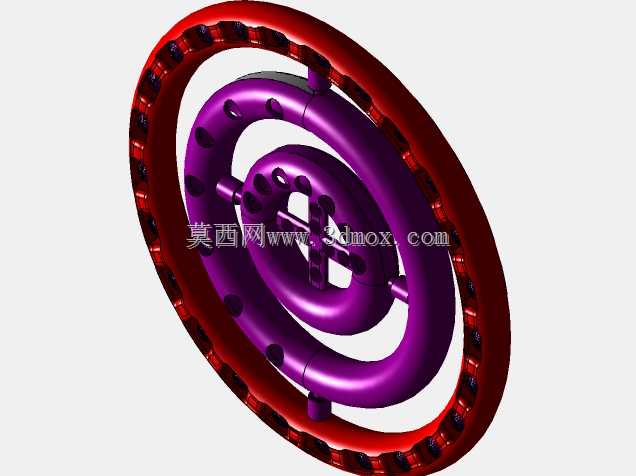

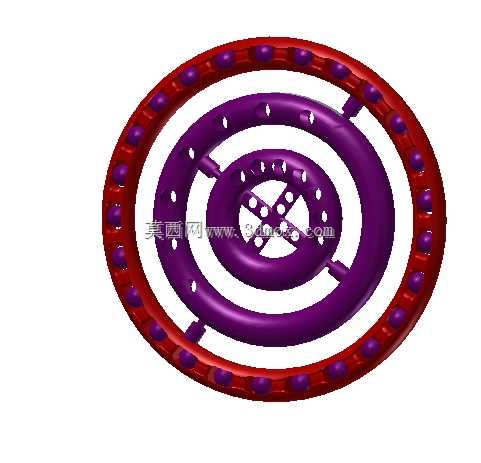

　　该结构以同心多层环形框架为核心，呈现出典型机械陀螺仪的空间布局特征，最外侧红色环体沿周向均布多组配重凸点，向内依次设置两层紫色同心环架，各环之间通过径向辐条实现跨层连接，中心区域预留十字形安装位，整体形成三级嵌套的回转支承体系。从实际工程应用场景来看，这类环形陀螺仪结构既可以作为高校机械原理课程的惯性导航演示教具，也可在小型惯性测量单元、航模姿态稳定平台、便携式导航设备的原理验证阶段作为机械本体参考，部分低速稳定云台的阻尼环设计也会借鉴这类多层加权环的配重思路，通过环体周向均匀分布的质量块提升回转过程中的角动量储备，降低外界瞬时冲击对转轴姿态的干扰。

　　设计过程中首先围绕定轴性的核心需求展开：最外层环的周向配重凸点并非装饰结构，每个凸点的质量、安装角度都经过对称校核，确保整环质心严格落在回转中心轴线上，避免高速回转时产生偏心振动；向内的两层紫色环架承担万向框架的功能，相邻环之间的连接辐条预留了铰接转轴的装配空间，三层环可分别绕互相垂直的三个轴线独立转动，当基座随外部载体发生姿态倾斜时，内层转子环能够依靠角动量保持原有空间指向，外层环的相对转角即可通过配套传感器转化为姿态偏移信号。环体上均匀开设的镂空小孔有两方面作用，一是在不削弱环体抗弯截面模量的前提下降低整体自重，减少框架自身转动惯量对陀螺灵敏度的拖累，二是可作为动平衡调校时的去重工位，样机试制阶段通过在对应孔位铣削少量材料即可完成整环的动平衡修正，不需要额外焊接配重块。

　　外形尺寸方面，整套环形结构采用同轴等间隙布局，相邻环体之间的径向间距保持一致，既避免环体转动时发生运动干涉，也让连接辐条的受力长度统一，辐条与环体的交接位置做了圆弧过渡处理，避免应力集中在长期交变载荷下出现疲劳断裂。安装边界上，中心十字安装位可适配标准微型轴承座，外侧红色环的外周预留了与基座护罩配合的定位台阶，整体轴向厚度控制在较小范围，能够直接嵌入圆柱形设备舱内，周向配重凸点的外圆直径即为整机最大回转轮廓，安装时只需保证舱体内壁与凸点外圆保留足够安全间隙，无需额外设计复杂的避让空间。

　　从结构选型角度看，这种加权圆环方案相比传统实心陀螺转子，在同等角动量指标下整体重量更轻，多层嵌套的框架本身就集成了万向支架的功能，不需要单独设计外置 gimbal 架，零件数量更少，装配时的累积误差更容易控制。实际调试时，外层配重环的质量分布可根据目标转速调整：如果用于高速演示场景，可适当增加外周凸点的质量，在较低转速下就能获得足够的定轴稳定性；如果用于低功耗便携设备，则可减小配重尺寸，降低启动所需的驱动力矩。环体之间的铰接位预留了标准轴承安装槽，可搭配微型深沟球轴承降低转动摩擦，进一步提升陀螺的姿态保持精度，整套结构的建模逻辑完全遵循惯性器件的工程设计规范，所有对称特征、配重位置、连接辐条的角度都经过参数化约束，修改环体直径、层数、配重数量时可快速再生适配不同尺寸的安装场景。
