野马标识金属钥匙挂饰结构设计

　　这款挂饰的结构开发最初是从汽车售后周边的实际装配需求切入的，日常车主随身携挂车钥匙时，普通软质挂饰容易在口袋内被钥匙齿剐蹭起毛，塑料挂扣在夏季车内高温环境下还会出现软化变形、挂孔开裂的问题，因此在方案阶段就确定采用薄金属板材作为主体基材，整体轮廓做长椭圆流线造型，一端预留圆形穿挂孔，用来匹配标准规格的金属钥匙环，穿挂孔的内边缘做了倒角钝化处理，既避免板材锐边磨损钥匙环的镀层，也能消除装配时划手的隐患。

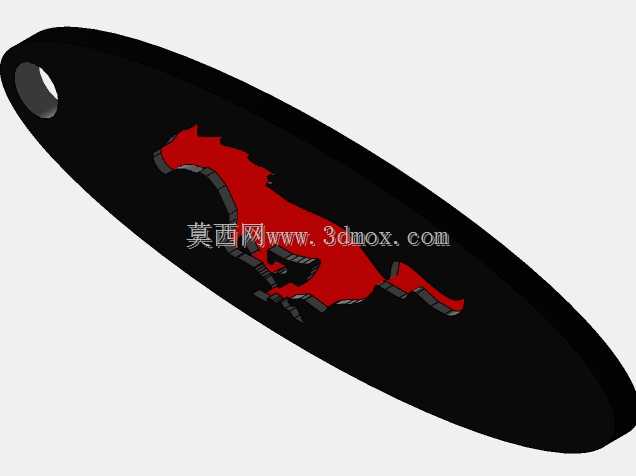

　　主体板面的图案区域采用分层嵌合的结构思路，奔马造型的红色标识层略下沉于黑色基体板面，形成0.2毫米左右的高度差，这种浅凹槽嵌合结构一方面可以让标识图案在长期摩挲使用时不会因为摩擦出现图案脱落，另一方面凹凸的边界也能强化图案的视觉辨识度，不需要额外做表面印刷就能呈现清晰的品牌标识效果。板材的整体厚度控制在3毫米以内，既保证了挂饰拿在手里的扎实配重感，又不会因为厚度过大导致穿挂后钥匙串整体过于臃肿，放入牛仔裤口袋或者随身小包内都不会产生突兀的硌触感。

　　从实际使用场景来看，这类挂饰除了作为车钥匙的随身配饰，也可以挂载在背包拉链头、工装挂扣上作为识别标识，因此外形轮廓的所有外边缘都做了R角圆弧过渡，没有尖锐的棱角，即使和手机、门禁卡这类随身物品放在一起，也不会刮花其他物件的表面。穿挂孔的孔径按照通用钥匙环的尺寸做匹配设计，兼容市面上绝大多数标准 Split Ring 钥匙环，不需要额外定制连接件，用户拿到成品后直接就能穿环装配，不需要二次加工。

　　在建模过程中，首先绘制长椭圆的主体外轮廓草图，约束两端圆弧的同心度，保证整体造型左右对称，随后在轮廓一端定位穿挂孔的圆心，孔中心距离板件端部的距离预留出足够的材料宽度，这个位置的材料强度直接决定了挂饰长期承重的可靠性，如果孔边距过小，挂饰满载多把钥匙晃动时，孔位位置很容易出现应力集中导致板材撕裂，因此孔边的材料宽度至少保留孔径的1.2倍以上，确保长期反复晃动载荷下不会出现断裂。标识区域的奔马图案草图按照品牌标识的比例做等比缩放，定位在板面的视觉中心位置，图案的外轮廓线做连续闭合处理，方便后续做拉伸切除生成下沉凹槽，红色标识层的厚度比基体凹槽深度小0.05毫米，装配后标识层表面略低于基体板面，避免日常摩擦直接作用在标识涂层上。

　　针对量产工艺的适配性，这个结构完全可以采用薄板冲压+表面滴胶或者金属珐琅填色的工艺实现，基体板材选用不锈钢或者锌合金压铸都可以顺利成型，冲压工序中先落料冲出主体外轮廓，随后冲孔加工穿挂孔，再通过浅冲压工序压出标识区域的下沉凹槽，后续经过表面黑化处理形成黑色基体效果，凹槽内填充红色色膏固化后打磨平整，就能得到图中呈现的黑底红马视觉效果。整个零件没有复杂的倒扣结构，不需要侧向抽芯模具，不管是冲压加工还是压铸生产，模具结构都非常简单，量产时的良率很高，单件加工成本控制在很低的区间，非常适合作为汽车品牌周边、车友会定制纪念礼品批量生产。

　　从安装边界来看，挂饰整体长度控制在70毫米左右，宽度25毫米上下，这个尺寸既保证了板面有足够的面积展示奔马标识，又不会因为尺寸过大和车辆点火位置的周边饰件产生干涉，车辆行驶过程中钥匙串晃动时，挂饰不会磕碰到方向盘下方的护板或者点火开关周围的按键，避免行车过程中产生异响或者误触按键。挂饰的整体重量控制在20克以内，长期挂在点火锁上不会因为额外重量导致锁芯的悬挂载荷过大，延长点火锁芯的使用寿命。

　　结构设计阶段还特意考虑了表面处理的兼容性，黑色基体可以做喷塑、氧化、电泳多种工艺，红色标识部分既可以用软胶填色，也可以采用红色金属镶嵌，不同工艺方案都能在现有三维模型的基础上直接调整参数导出工程图，不需要重构主体结构，给后续的工艺选型留出了足够的调整空间。
