六辐旋风款改装汽车轮毂轮辋结构

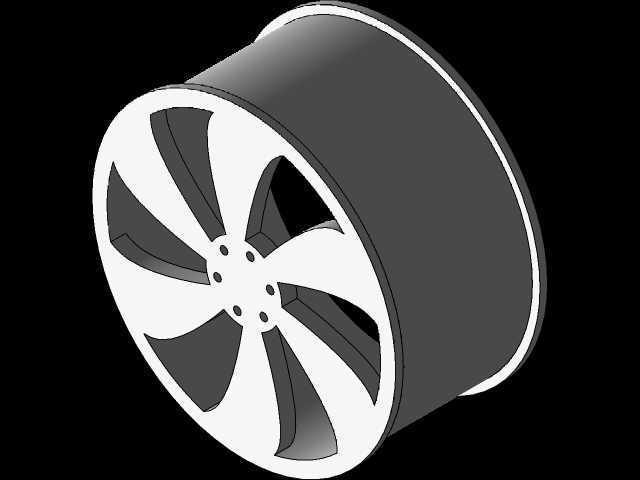

　　这套轮辋结构面向乘用车辆外观改装与行走系统教学验证场景，采用六组宽幅旋风式轮辐布局，轮辋筒体为整体深槽式回转结构，轮辐正面从中心安装盘向外缘呈扭转舒展形态，相邻轮辐之间开出大尺寸弧形镂空窗口，既保留了改装轮毂富有张力的视觉特征，也在结构层面兼顾了制动盘散热气流的通过空间。

　　从实际装车用途来看，轮辋是轮胎的承载基体，外侧轮缘用于卡住轮胎胎圈，内侧筒体承担整车垂向载荷与转弯侧向力，中心区域的螺栓孔阵列负责与车轴法兰、制动盘完成定位锁紧。建模时先以回转特征生成轮辋筒身与两侧轮缘，再按照节圆直径均匀布置中心安装孔与螺栓过孔；轮辐部分采用曲面拉伸与实体切除组合成型，每根辐条从中心盘向外逐渐加宽并带轻微扭转角，辐条背面预留拔模斜度，避免铸造或数控加工时出现侧壁干涉。

　　安装边界方面，中心孔需要与车轴轴头形成配合，螺栓孔分布圆、孔数与孔径直接决定轮毂能否适配对应车型的转向节；轮辋宽度、名义直径与偏距会影响轮胎选型、轮距变化以及悬挂跳动时轮胎与翼子板、减震器之间的间隙。设计校核中要重点关注轮辐根部过渡圆角，该处是路面冲击载荷下应力集中最明显的位置，通过加大圆角、控制辐条壁厚，可以降低交变应力导致开裂的风险；轮缘处则需要保留足够厚度，以承受轮胎充气压力和过坑冲击。

　　大窗口造型除外观作用外，还能让行驶中气流直接冲刷制动卡钳与制动盘，减少连续制动后的热衰退；镂空同时降低了旋转件质量，对减小非悬挂质量、提升悬挂响应有实际意义。筒体上的槽位用于轮胎拆装时引导胎圈落入，气门嘴孔需布置在不与辐条、卡钳干涉的位置。整体结构把造型曲面、安装接口、强度过渡和散热通道整合在同一回转件上，适合作为汽车底盘行走部件建模、改装轮毂结构分析以及轮辐曲面造型练习的参考对象。
