CA6140车床传动系统双槽V型带轮

　　该回转传动件为CA6140普通卧式车床主轴箱传动链路配套的双槽V型带轮，属于机床动力传递环节的核心回转零件，在整机动力传输路径中承担动力分流、转速切换与扭矩传递的功能，安装于车床主轴箱输入轴端或中间传动轴位，通过两根V型带与电机端带轮、主轴端带轮形成摩擦传动副，将主电机输出的旋转动力经带传动缓冲后传递至主轴箱齿轮变速机构，适配车床车削外圆、内孔、端面、螺纹及成型回转面时不同切削工况下的转速与扭矩需求。

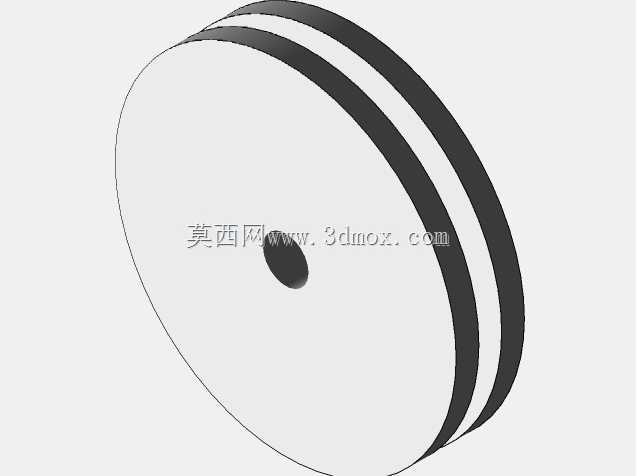

　　从实际车间设备运维与结构设计视角来看，带轮类传动件在普通车床的服役场景中，需要持续承受交变扭转载荷、V带张紧产生的径向压轴力，以及启停、切削负载突变带来的冲击载荷，因此该零件的结构设计完全围绕传动可靠性、运行同轴度与装拆维护便利性展开。整体采用盘类回转零件的经典构型，主体为等厚轮辐式圆盘结构，轮缘外侧加工两道平行的梯形V型槽，槽型截面角度、槽底圆角、槽间距均匹配标准普通V带的截面尺寸，保证V带嵌入后两侧工作面可完全贴合，依靠摩擦力稳定传递扭矩，同时双槽设计可支持两根V带并行承载，既能够分散单根带的负载，降低单根带的打滑失效概率，也可在车床需要切换传动比时，通过调整带在不同带轮槽位的配对方式，配合电机端塔轮结构实现多级转速调整，覆盖CA6140车床从低速重切削到高速精车的全转速区间需求。

　　零件中心开设贯通安装孔，用于与传动轴的轴颈形成配合，孔位与轮体外圆、V型槽的同轴度是该零件加工与建模的核心管控指标：若同轴度超差，带轮高速旋转时会产生明显径向跳动，轻则导致V带运行抖动、磨损加快、传动噪音增大，重则引发轴端轴承异常载荷、主轴箱振动，直接影响工件的车削加工精度。建模过程中需严格保证中心孔轴线与所有回转特征的共轴约束，轮缘两侧V型槽的槽型轮廓沿圆周方向扫掠成型，槽的对称面需与带轮端面平行，两道槽的轴向间距需预留足够的V带安装与调整空间，避免两根V带运行时发生相互摩擦干涉。轮体的轴向厚度、外圆直径均匹配CA6140车床主轴箱的安装边界：轮体装入轴端后，两侧端面与轴肩、锁紧螺母的限位位置完全贴合，轴向定位可靠，不会在运行中出现窜动；轮缘外圆与主轴箱内壁、安全防护罩之间预留足够的安全间隙，旋转过程中不会与周边固定零部件发生刮碰。

　　从结构细节设计来看，该带轮未采用多余的减重孔或复杂异形轮辐结构，采用实体盘式构型，一方面是因为车床传动带轮的径向尺寸适中，实体轮体的刚性足够承受张紧力与扭转载荷，高速旋转时的动平衡性能更易保证，盘式结构的铸造或切削加工工艺性更好，生产制造环节的废品率更低；另一方面厚重的轮体可自带一定飞轮储能效应，在车削过程中遇到切削负载突然增大时，可依靠自身转动惯量缓冲转速波动，避免切削闷车现象，提升车削加工的稳定性。V型槽的表面粗糙度需控制在合理区间，既不能过于光滑导致摩擦系数不足出现传动打滑，也不能过于粗糙加剧V带侧面的磨损，槽底预留的间隙可保证V带工作时两侧面完全接触，避免V带底部与槽底接触摩擦导致传动失效。

　　在设备维护场景中，该类带轮属于车床的易损备件，长期服役后V型槽会因长期摩擦出现磨损超差、槽型变形，中心安装孔可能因长期交变载荷出现配合间隙变大、键槽挤压变形等问题，需要定期拆卸更换。三维建模时完整还原了带轮的所有结构细节，包括中心孔、键槽、轮缘V槽、端面倒角等特征，可直接用于备件加工的工艺编制、装配干涉校验以及传动链路的运动仿真，也可作为机床维修测绘、传动系统改造的设计参考，帮助结构工程师快速核对带轮的安装尺寸、传动匹配关系，完成备件的替换设计或传动参数优化。
