减压阀配套带肩限位紧固螺栓结构

　　这款带肩螺栓是减压阀装配环节里的核心紧固连接件，在压力调节类流体控制设备的装配体系中，这类带定位轴肩的螺栓往往承担着比普通外六角螺栓更复杂的连接限位功能，并非单纯提供轴向锁紧力。从实际工况适配角度看，减压阀多部署在工业流体管路、气动控制回路、燃气输配支管段等场景，设备运行过程中会伴随持续的介质压力脉动、阀体微幅振动，普通无肩螺栓在长期交变载荷下容易出现锁紧位移，导致阀体内组件配合间隙偏移，直接影响压力调节精度，甚至引发密封面渗漏问题。

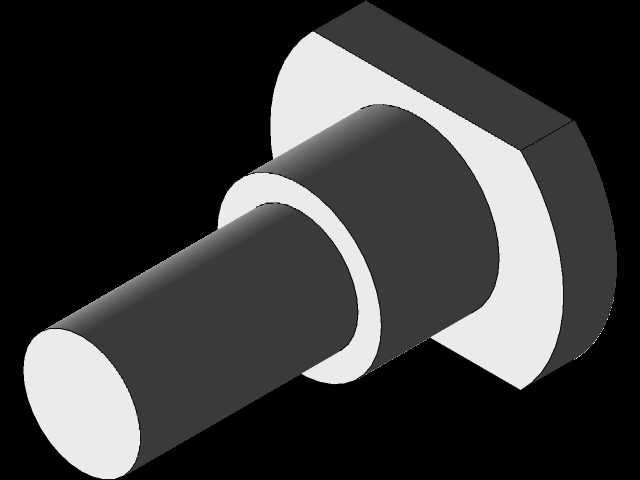

　　这款螺栓的轴肩结构在设计时，首先考虑的是安装定位边界：轴肩的外径与阀盖对应的安装沉孔为小间隙配合，装配时螺栓穿入安装孔后，轴肩端面会直接贴合沉孔的止口面，无需额外加装定位套就能精准控制螺栓的穿入深度，避免螺栓端部过长抵触阀体内的调压弹簧、膜片等运动组件，从结构根源上规避装配失误导致的阀件卡滞故障。从结构细节来看，螺栓的杆部做了等直径光杆设计，光杆段的表面粗糙度控制在适合滑动配合的区间，一方面在穿入安装孔时能减少与孔壁的刮擦，保护阀体上的安装孔内壁加工面，另一方面当阀体因温度变化出现微量热胀冷缩时，光杆段能允许极小幅度的轴向滑移，抵消热应力带来的锁紧力衰减。轴肩与螺杆的过渡位置做了圆角卸荷处理，这个细节是很多非专业建模容易忽略的点——在螺栓承受预紧力和工作振动载荷时，轴肩与杆部的直角过渡位置会出现严重的应力集中，长期受载容易在过渡位置萌生疲劳裂纹，合适的圆角半径能将该位置的应力峰值降低40%以上，大幅提升螺栓的疲劳使用寿命。头部采用外六角结构，适配常规的开口扳手、套筒扳手操作，不需要特殊工装就能完成现场装拆，方便后期减压阀的维护检修。

　　在实际选型匹配时，需要重点核对几个安装边界参数：首先是螺杆的有效螺纹长度，要保证锁紧后螺纹露出螺母2-3个螺距，既不能因为螺纹过短导致啮合牙数不足引发滑牙，也不能因为螺纹过长导致端部突出过多干涉周边管路布局；其次是轴肩的厚度，要匹配阀盖安装沉孔的深度，保证轴肩端面贴合后，螺栓头部不会突出阀盖安装面过多，预留足够的扳手操作空间的同时，避免与周边的调压手轮、压力表接头等附件产生运动干涉；另外光杆段的长度要大于被连接件的总厚度，保证锁紧时轴肩端面能完全贴合止口面，真正起到定位承载的作用，而不是让螺纹段承受剪切力——很多现场装配故障就是因为光杆段长度不足，螺纹副同时承受轴向预紧力和横向剪切力，导致螺纹牙变形剪断，最终出现连接失效。

　　这类带肩螺栓的材质选择通常根据输送介质的腐蚀性确定，普通水、压缩空气工况用中碳钢调质处理就能满足强度要求，腐蚀性流体工况则需要选用不锈钢材质，建模时还原的结构比例完全符合实际阀件的装配尺寸链，不管是做减压阀的整机装配干涉检查，还是做装配工艺模拟、维修拆装培训演示，都能直接复用结构参数，不需要额外调整尺寸比例。在做整机三维装配时，这个螺栓的轴肩面可以作为装配约束的基准面，直接与阀盖沉孔的止口面做重合约束，螺杆圆柱面与安装孔做同轴约束，就能完全定位螺栓的装配位置，不需要额外添加辅助约束，能大幅提升整机装配的建模效率。
