汽车悬架偏置式前控制臂衬套结构

　　在乘用车与轻型商用车的前悬架开发环节，控制臂衬套往往是决定底盘操控质感与隔振能力的关键弹性元件。常规同轴衬套的内外回转中心重合，刚度曲线在各个方向上较为对称，适合布置空间充裕、定位参数变化范围小的悬架形式；而偏置式衬套通过将内孔回转轴线相对衬套本体几何中心进行偏移，使橡胶主变形方向与控制臂实际运动轨迹形成可控夹角，从而在不改变安装硬点位置的前提下，实现对主销后倾角、车轮外倾角变化率的精细调校。

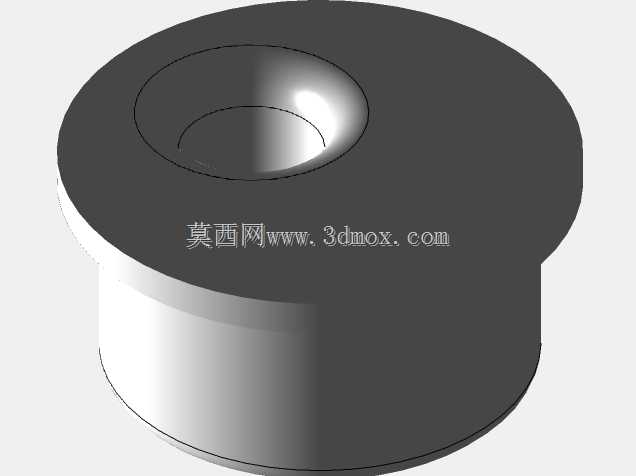

　　该衬套整体呈带法兰盘的阶梯圆柱外形，上部为直径较大的限位法兰，下部为压入控制臂套筒的圆柱段，法兰端面与控制臂支架贴合，承担轴向定位与限位作用。内孔为带锥度过渡的沉孔结构，孔口处做圆弧倒角，便于装配时螺栓对中，也避免内套边缘在大角度摆动时对橡胶体形成切割应力集中。从三维数模的几何关系可以看出，内孔轴线相对外圆中心存在明显偏心量，这一偏心方向在装车时需要与控制臂受力主方向严格对应，因此在结构设计阶段通常会在法兰端面增加防错标记或定位平面，防止总装车间压装方向颠倒。

　　从实际使用场景看，这类衬套主要装配于麦弗逊前悬架的下控制臂与副车架连接点，部分双叉臂悬架的上摆臂内点也会采用类似结构。车辆在制动、加速以及过弯时，控制臂绕衬套轴线产生往复摆动，同时承受纵向力与侧向力的复合输入。偏置结构带来的直接收益是：纵向可以获得较软的刚度，有效吸收路面冲击与制动抖动，提升平顺性；侧向则保持较高刚度，抑制转向时车轮定位角的被动变化，保证轮胎接地面积与转向响应线性度。工程师在调校阶段往往通过调整偏心距、橡胶硬度以及内套嵌件长度，在K&C试验台上反复验证侧倾转向、纵向柔度与侧向柔度三组曲线，直到操稳与舒适之间取得平衡。

　　建模过程中需要重点处理几处几何细节。其一是法兰与圆柱段之间的过渡圆角，该圆角在压装工况下会与控制臂套筒端面接触，圆角半径过小会造成应力集中导致橡胶早期开裂，过大则影响轴向定位精度，通常按橡胶邵氏硬度与额定载荷取R1至R3区间。其二是内孔锥面与直孔段的衔接，锥面主要用于装配导向并容纳内套翻边，直孔段保证与金属内管的过盈配合长度，两段之间需保持相切连续，避免网格划分时出现畸变单元。其三是外圆表面的脱模斜度，考虑到橡胶硫化脱模以及压装工艺，外圆柱面通常设计0.5°至1°的微小锥度，数模中需明确标注大端、小端尺寸，防止供应商按反向加工。

　　安装边界方面，衬套压入控制臂套筒后，法兰下端面与套筒端面贴合，上端面露出部分用于与副车架支架夹持；中心螺栓穿过内孔将衬套轴向锁紧，锁紧力矩作用下金属内套两端被压在支架两侧，橡胶体主要承担扭转变形而非轴向压缩，因此数模中内套长度需略大于橡胶本体高度，形成金属限位。外围运动包络需校核控制臂在全跳行程、最大转向角以及制动俯仰工况下，衬套法兰与副车架、稳定杆拉杆、传动轴防尘套之间的最小间隙，一般要求动态间隙不小于8mm，避免极限工况下干涉磕碰。

　　在底盘耐久验证中，这类偏置衬套还需经历多轴疲劳台架试验，输入载荷谱采集自强化坏路与高速环道，重点监测偏心方向橡胶的热积累与裂纹萌生。三维结构设计时将偏心区域的橡胶厚度适当加厚，并在法兰根部设置缓冲凸台，可以显著降低交变应变幅值。对于从事悬架结构设计与底盘件建模的工程师而言，理解偏心量如何映射到车轮定位参数变化，比单纯还原外形更为关键，数模中每一处圆角、锥度与偏心方向，都对应着装车后真实的力学行为与调校空间。
