马自达323离合器防滑踏板橡胶垫

　　该踏板橡胶垫的建模工作，最初是围绕一台1987年款马自达323的驾驶舱操纵机构展开的。在实车检修场景中，离合器踏板与制动踏板的金属踩踏面长期暴露在驾驶舱脚部区域，鞋底带入的泥沙、雨水会持续磨损金属表面，原厂橡胶垫老化开裂后，踩踏时极易出现脚底打滑，直接影响换挡操作与制动动作的可靠性。这款橡胶垫的核心作用，就是通过过盈卡扣结构包覆在踏板金属臂的踩踏端，依靠橡胶自身的弹性形变卡紧踏板边缘，无需额外螺栓固定，拆装维护时直接徒手即可完成更换，是乘用车操纵系统里典型的易损橡胶配件。

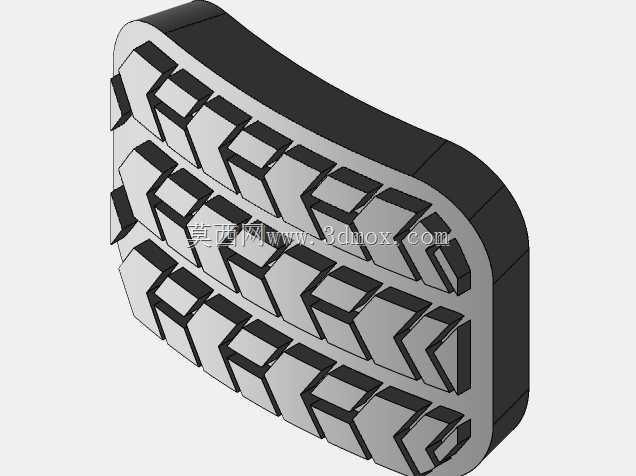

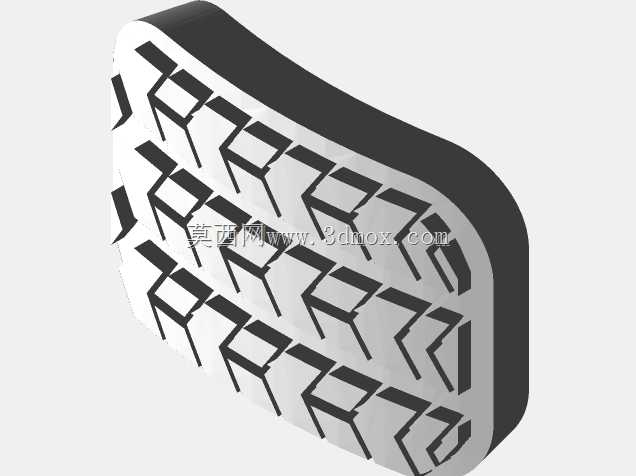

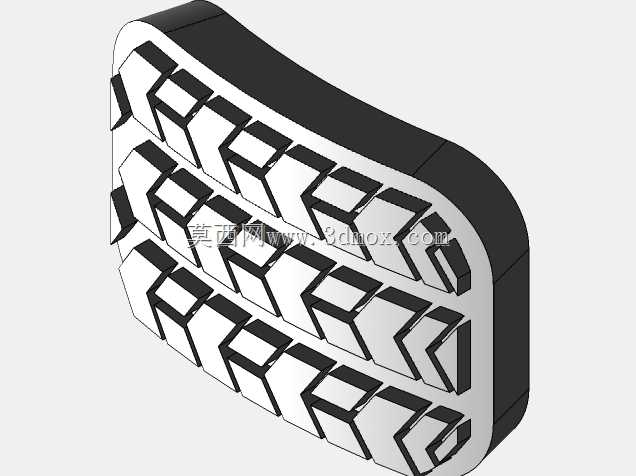

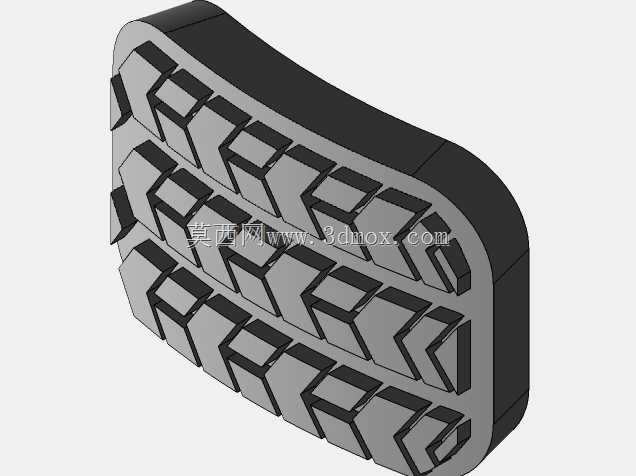

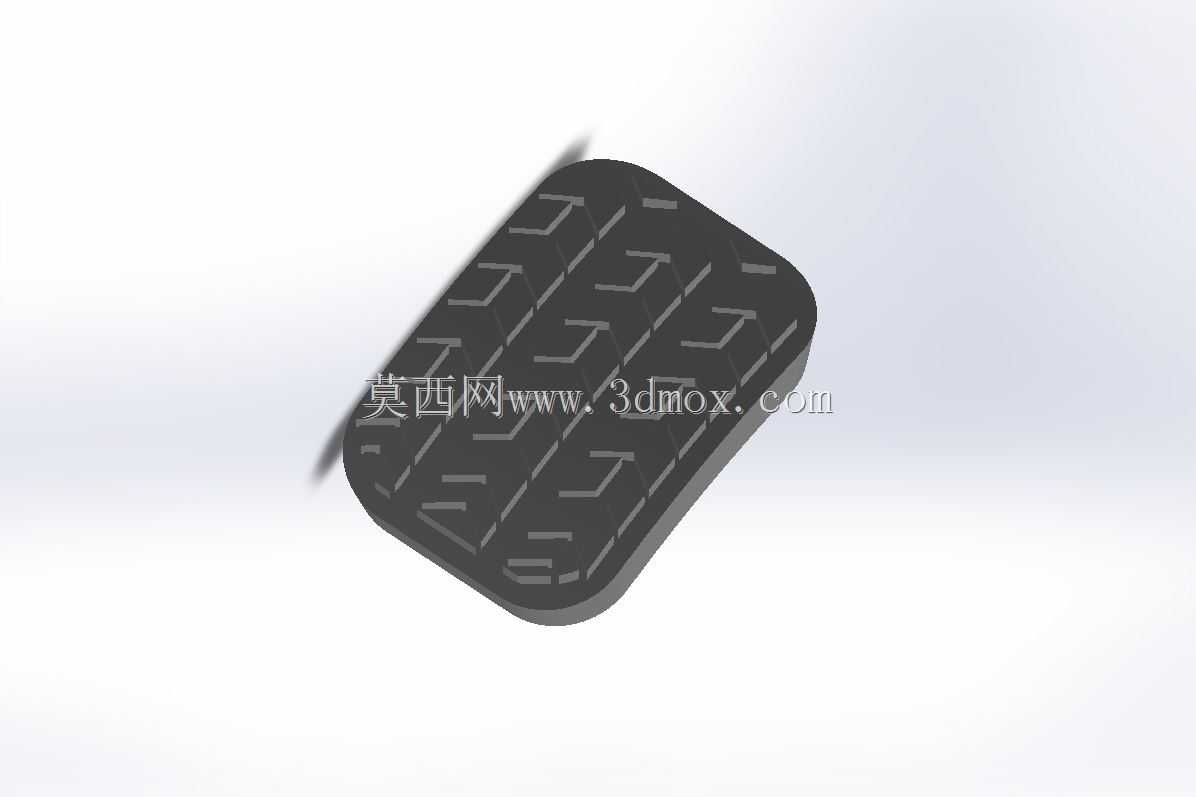

　　从结构设计思路来看，整个垫体采用一体化模压成型思路，主体轮廓为适配踏板金属板的圆角矩形包边结构，背部预留与踏板金属板厚度匹配的嵌装槽，槽体内侧设置多道环形止退凸筋，装配时橡胶垫被撑开套入踏板后，凸筋会卡入踏板金属板的冲压定位缺口内，避免车辆长期颠簸、频繁踩踏过程中橡胶垫出现移位甚至脱落。垫体正面的防滑纹理没有采用简单的直条纹路，而是设计为三行错落排布的人字形折角凸块，每一块凸棱的高度控制在3mm左右，凸棱之间预留8mm宽的排水排泥槽：当鞋底沾有雨水、泥沙时，踩踏过程中泥沙会顺着凸棱之间的沟槽被挤出接触面，即便在鞋底潮湿的状态下，橡胶凸棱依然可以嵌入鞋底花纹的缝隙内，提供足够的摩擦阻力，避免踩踏板时脚底滑脱。

　　在外形尺寸与安装边界的把控上，建模时首先扫描实测了原厂踏板金属臂的踩踏端轮廓：金属踏板本体为厚度2.5mm的冲压钢板，踩踏面有效区域长约110mm、宽约70mm，边缘做了R5的圆角处理，因此橡胶垫的内腔尺寸被设定为比金属踏板外轮廓小0.8mm，依靠橡胶的邵氏A65硬度特性，装配后形成0.8mm的单边过盈量，既保证套入时不需要过大的装配力，又能在长期使用后依靠橡胶回弹力保持夹紧状态，不会出现松旷。垫体正面的总厚度设定为12mm，其中背部包边的侧壁厚度为4mm，正面防滑凸棱高出基底3mm，橡胶基底厚度保留5mm，这个厚度配比一方面可以缓冲踩踏时的脚部冲击力，降低长时间驾驶踩踏踏板的脚部疲劳感，另一方面5mm的基底厚度可以耐受数十万次踩踏循环的压缩形变，不会出现基底被踩裂的失效问题。

　　实际跨车型适配验证中发现，同期在新西兰市场发售的福特激光车型，其离合器与制动踏板的金属冲压件与马自达323为同平台通用部件，踏板的安装点位、踩踏面轮廓尺寸完全一致，因此这款橡胶垫无需修改结构即可直接适配福特激光的对应踏板，覆盖了同平台两款车型的踏板维护替换需求。建模过程中对所有防滑凸块的拔模角度做了1.5度的正向拔模处理，完全适配橡胶硫化模压的生产工艺，模具开模时凸块部分可以直接顺利脱模，不需要额外设计侧向抽芯结构，大幅降低了橡胶件的量产模具成本。垫体的所有外边缘都做了R2的圆角过渡，没有尖锐棱角，既避免橡胶垫在长期弯折过程中出现应力集中开裂，也防止驾驶员脚部移动时被垫体边缘刮蹭裤腿。在整车装配边界上，橡胶垫套入踏板后，整体外轮廓距离踏板后方的踏板臂安装支架保留了15mm以上的安全间隙，踏板全行程往复运动过程中，橡胶垫不会与周边的转向柱下护板、地毯边缘发生运动干涉，踩踏到全行程位置时，橡胶垫的背面也不会撞击驾驶舱前围钣金，完全符合整车操纵机构的布置要求。从摩擦性能设计角度，橡胶材质本身的干态摩擦系数可以达到0.8以上，人字形凸棱的排布方向特意设置为与脚部踩踏滑动方向呈45度夹角，无论驾驶员脚部是从斜向还是正向踩下踏板，凸棱都能提供双向的防滑阻力，相比横向直条纹路只能单向防滑的特性，其人机操作安全性表现更优。
