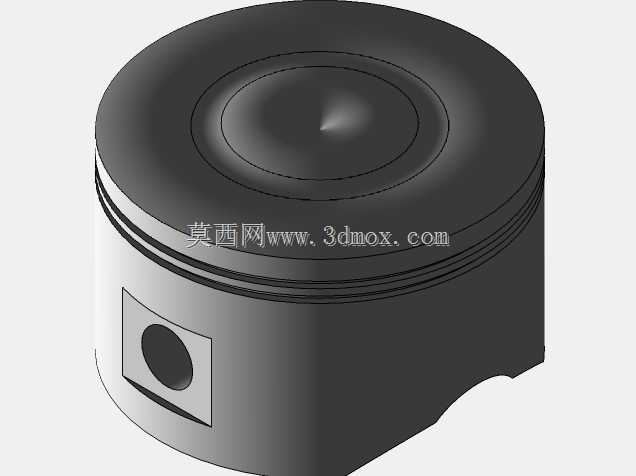

CA6140车床配套内燃机活塞头结构

　　这款活塞头三维结构对应CA6140普通车床加工实训场景里的典型内燃机核心零件，在车间教学、发动机逆向测绘、工装夹具设计以及小批量零部件试制环节都有很高的参考价值。从实际装机逻辑来看，活塞头是活塞总成直接接触燃烧室内高温高压燃气的顶端部分，工作时要随活塞组件在气缸套内做高速往复直线运动，顶面直接承接燃油爆燃产生的冲击压力，同时还要把燃烧产生的热量通过活塞环、气缸壁逐步传递给冷却系统，周边的环槽结构用来装配气环与油环，气环负责密封燃烧室，避免高压燃气窜入曲轴箱，油环则刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧。

　　建模过程中首先要敲定的就是活塞的外径配合边界，这个尺寸必须和对应气缸套的内径形成严格的配缸间隙，间隙过大会导致密封失效、燃气窜漏、发动机功率下降，间隙过小则会在热膨胀状态下出现活塞拉缸、卡滞甚至抱缸的故障。顶面的凹坑造型是燃烧室的组成部分，凹坑的容积、曲面弧度、边缘过渡圆角都直接决定发动机的压缩比，压缩比是影响燃油燃烧效率、输出扭矩与排放表现的核心参数，建模时凹坑的深度、底面的球面过渡都不能随意改动，否则会改变整机压缩比，引发爆震、燃烧不完全等问题。

　　活塞头侧壁的多道环槽尺寸需要和活塞环的厚度、径向弹力匹配，环槽的上下端面平面度、槽底的直径公差都有严格要求，环槽位置距离顶面的高度也要和发动机的点火正时、气门开启避让空间对应，部分高强化机型还会在环槽部位镶嵌耐磨镶圈，减缓活塞环往复运动带来的槽面磨损。活塞下部的销座孔结构用来安装活塞销，销座的加强筋过渡要做足够的圆角处理，活塞工作时燃气压力作用在顶面，载荷会通过销座传递给活塞销、再传到连杆，应力集中最容易出现在销座和活塞本体衔接的位置，建模时如果直接做直角过渡，后续有限元分析会明显看到局部应力峰值，实际运行中很容易从这个位置出现疲劳裂纹。

　　从外形设计细节来看，活塞顶面边缘做了微小的倒角，既可以避免装配时刮伤气缸壁，也能减少顶部边缘的积碳堆积；活塞裙部的型线通常不是正圆形，会预先做成椭圆度配合热膨胀变形，冷态下裙部和气缸壁保留合理间隙，热机后活塞受热膨胀刚好形成均匀的贴合面，既可以引导活塞往复运动，又能承受连杆摆动带来的侧向推力。这款模型还原的活塞结构同时适配汽油机、小型柴油机的教学演示场景，在机床加工实训里，学员可以参照这个三维模型编制车床加工工艺，依次完成外圆车削、顶面成型、环槽切削、销孔镗削等工序，也可以基于模型设计对应的车削夹具、检验工装；在发动机维修教学中，可用来演示活塞和气缸、活塞环、连杆的装配关系，讲解配缸间隙测量、活塞环端隙侧隙检查、活塞销装配的工艺要点。

　　结构设计阶段还要考虑冷却与润滑的布局，高负荷发动机的活塞头内部会设置冷却油腔，机油通过连杆杆身的油道喷射进入油腔，带走顶部积累的热量之后回流到曲轴箱，避免顶部温度过高导致材料强度下降、润滑油碳化。活塞的材料通常选用共晶铝硅合金，重量轻、导热性好，部分重型柴油机则会采用铸铁或者钢顶铝裙的组合结构，兼顾顶部耐高温和裙部轻量化的需求。建模时所有的壁厚都要均匀过渡，避免局部壁厚差过大导致铸造或者锻造过程中出现缩松、内应力不均的问题，活塞头部的壁厚要兼顾承压能力和散热速度，壁太厚会导致整体重量上升、往复惯性力增大，壁太薄则刚性不足，高压下容易出现变形。整个零件的安装边界完全围绕气缸中心轴线布置，活塞销孔的轴线和活塞轴线的垂直度、销孔本身的圆柱度都直接影响装配后连杆的运动姿态，任何形位公差超差都会导致活塞偏磨、气缸异常磨损。
