复古弯管蒸汽机教学演示结构

　　这套弯管蒸汽机结构以早期小型热机为原型，将汽缸、活塞、曲柄连杆、飞轮、机架和底座整合在一个紧凑的演示单元中，主要用于机械原理展示、热能转换教学、创客结构验证以及小型动力装置的外观与运动关系参考。整机没有采用复杂外壳包覆，而是把核心运动件直接暴露在外，观察者可以清楚看到活塞往复运动如何通过连杆转化为飞轮的连续旋转，这种布置对于理解曲柄滑块机构、惯性储能和配气联动具有较强的直观性。

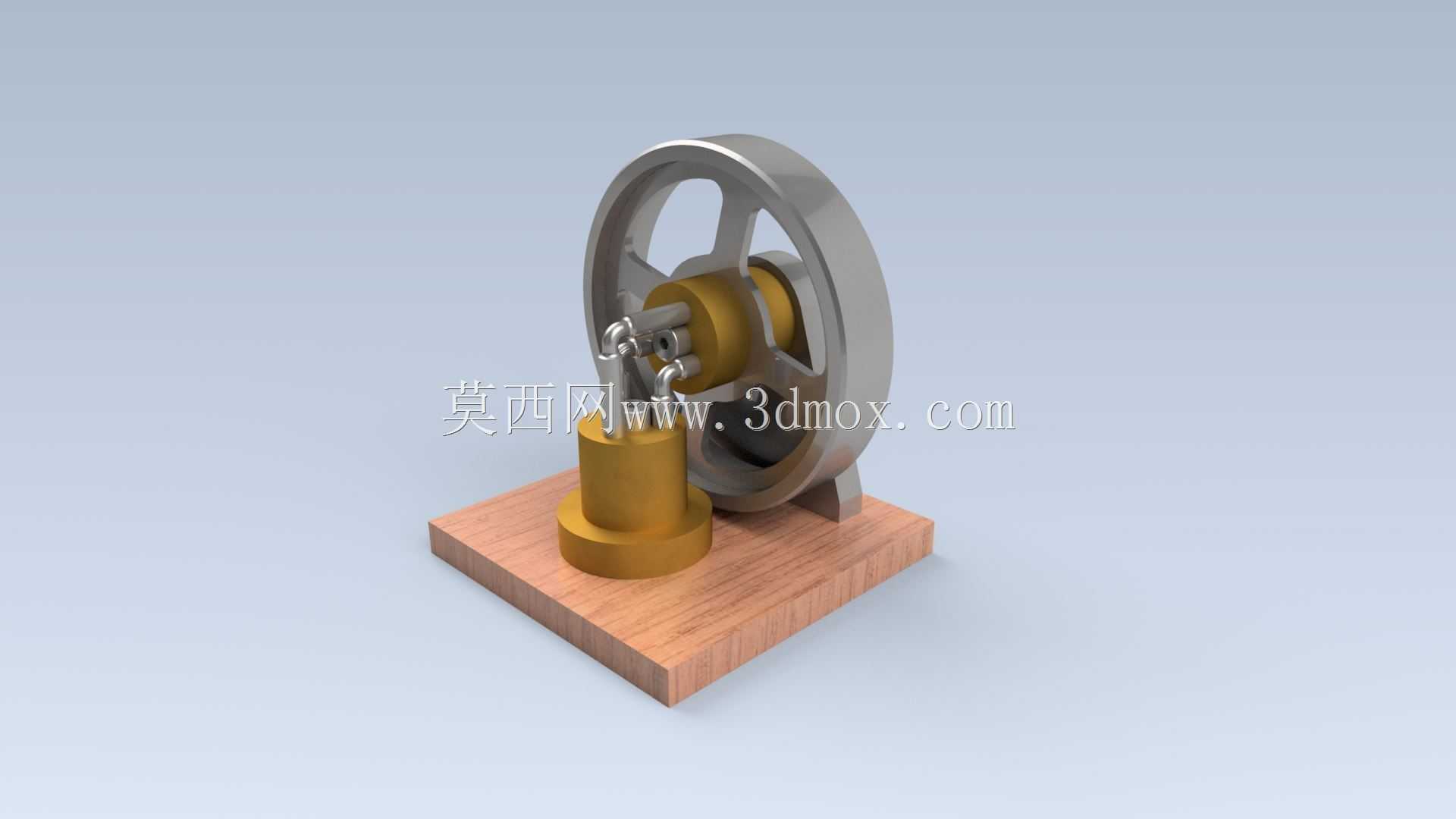

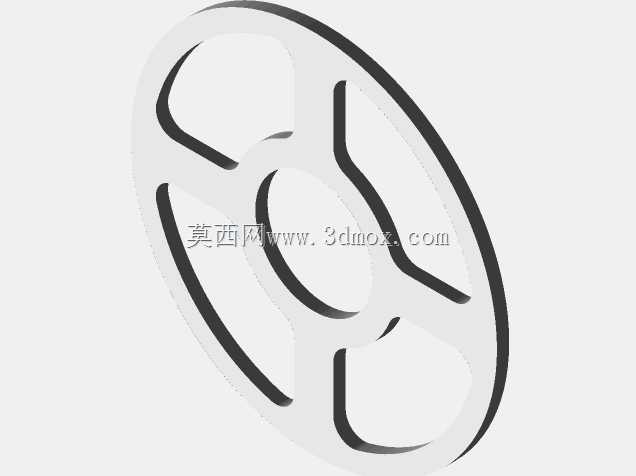

　　从实际使用场景看，该结构更偏向教学演示与原理验证，而不是高负荷工业动力输出。弯管汽缸位于底座上方，缸体与立式支架形成稳定支撑，活塞输出端通过连接件与曲柄区域相连；大直径飞轮布置在侧向，轮缘质量集中，能够在活塞做功行程之外储存转动惯量，使轴系越过死点并保持较平稳的旋转节奏。对建模和结构分析人员而言，飞轮的直径、轮缘厚度、轴心高度以及连杆摆角范围是运动校核的重点，若飞轮过小或轴心相对汽缸位置不合理，机构容易出现启动困难、回转不均甚至卡滞。

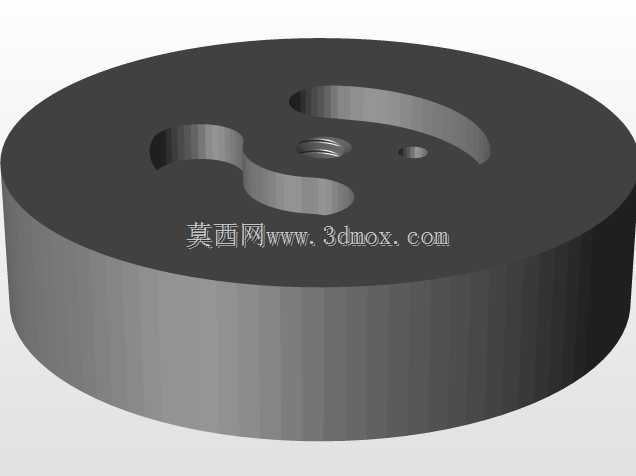

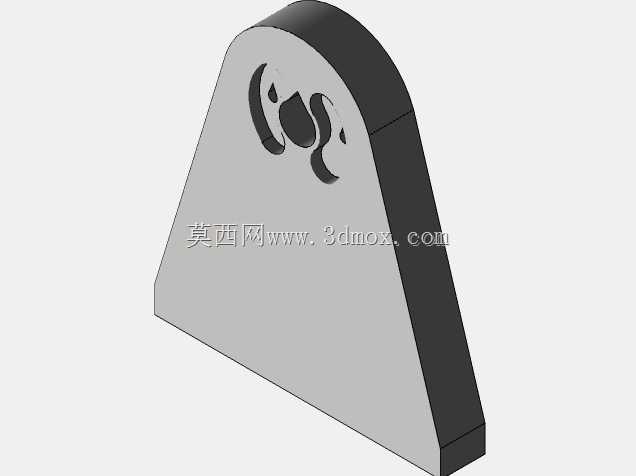

　　设计思路上，模型强调可打印、可装配和可观察。木质方形底板承担安装基准作用，四角边界清晰，上方金属色支架、金色缸体和灰色飞轮形成明显的层次区分。底座并不只是装饰件，它决定了汽缸轴线、曲轴轴线和连杆平面的相对位置；在工程建模时，应先固定底板上的安装孔位与支撑面，再向上建立汽缸中心线和曲轴中心线，保证活塞运动方向、连杆铰接点和飞轮回转中心处于同一运动平面内。若三条关键基准发生偏移，实际装配后会产生侧向弯矩，连杆端部和轴套磨损会明显加快。

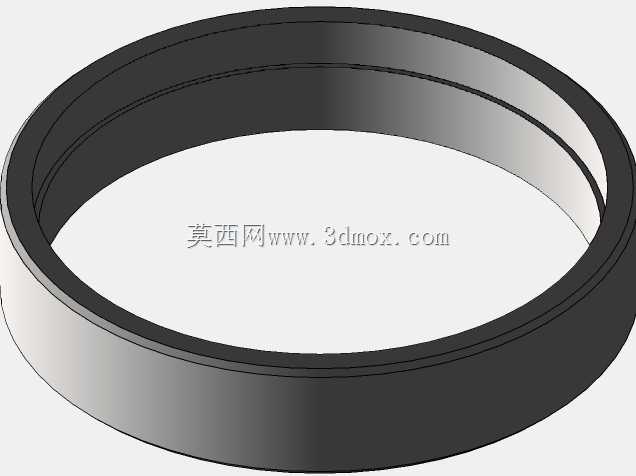

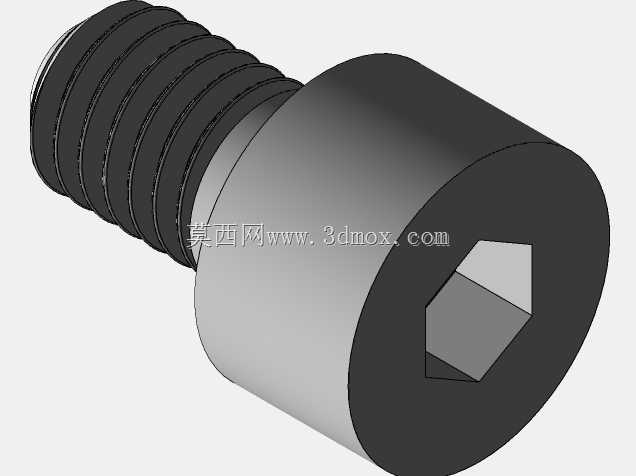

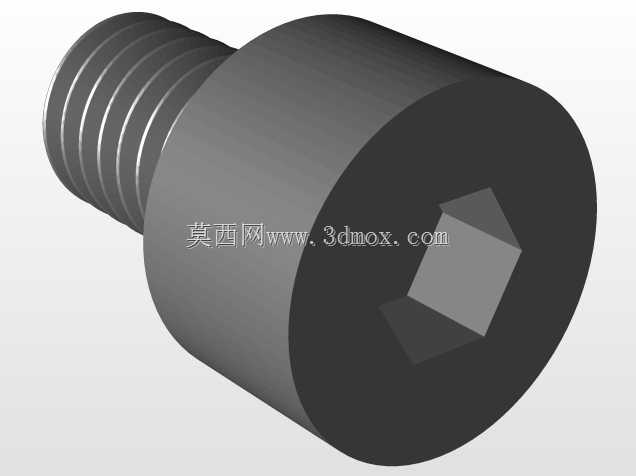

　　外形边界方面，整机高度主要由飞轮顶部和汽缸支架决定，宽度方向受飞轮外径控制，纵深则由底板尺寸和缸体安装位置决定。飞轮靠近支架一侧需要保留转动间隙，不能与立柱、管路或缸体发生干涉；底板外缘应超出支架和缸体一定距离，以便放置紧固件并提高静置稳定性。若用于桌面演示，底座面积不宜过小，否则飞轮高速转动时整机容易产生振动位移；若用于3D打印验证，轮缘、轴座和连杆铰接处应适当增加壁厚，活塞与缸体之间则要依据材料收缩和表面处理方式预留合理配合间隙。

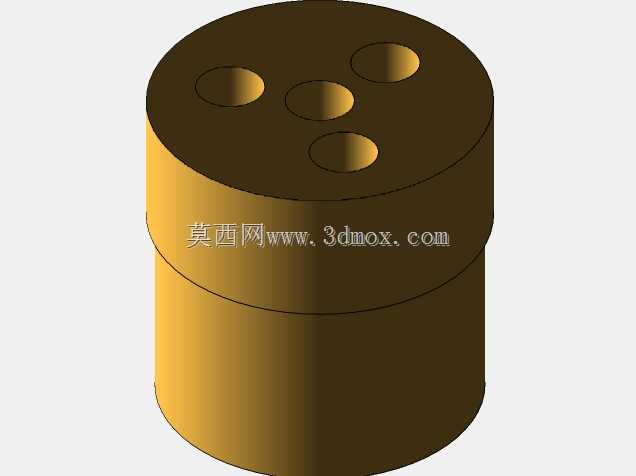

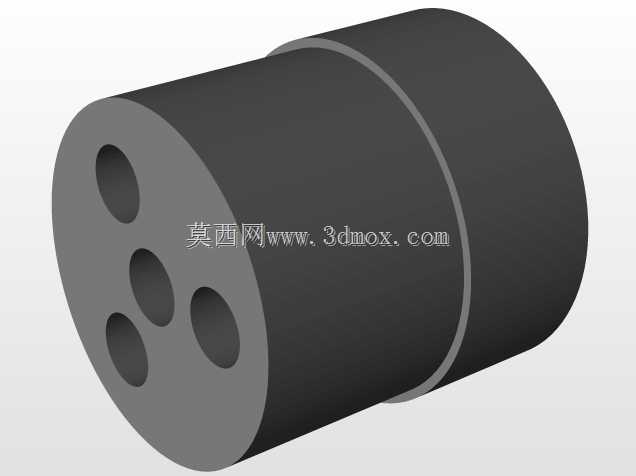

　　功能特性集中体现在热能到机械能的转换链条上。蒸汽或压缩空气进入弯管汽缸后推动活塞作往复运动，活塞杆将直线力传递给连杆，连杆再驱动曲柄和飞轮旋转。飞轮不仅是视觉上的主要部件，也是稳定转速的关键储能元件；在单缸机构中，每个循环只有有限阶段输出有效转矩，其余行程需要依靠惯性延续，因此轮缘质量分布和轴承摩擦控制会直接影响运转效果。支架处的轴孔同轴度、连杆两端铰接间隙以及活塞与缸壁的对中情况，都会影响能量损耗。

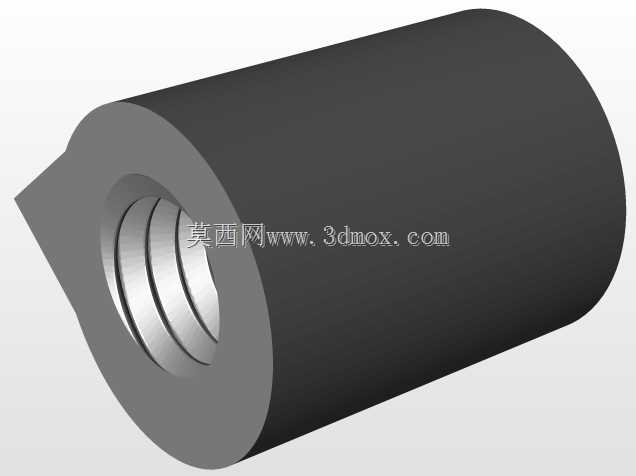

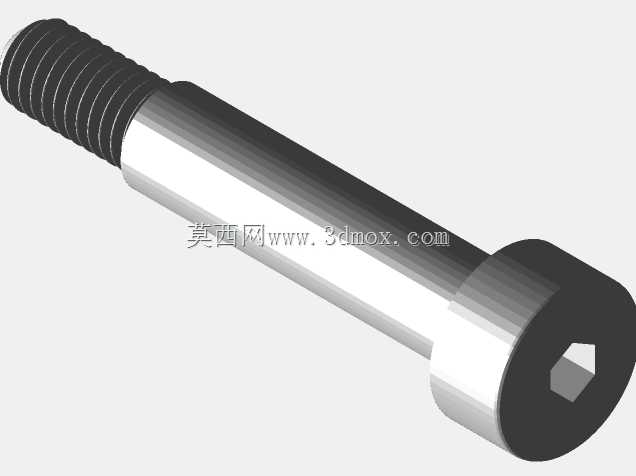

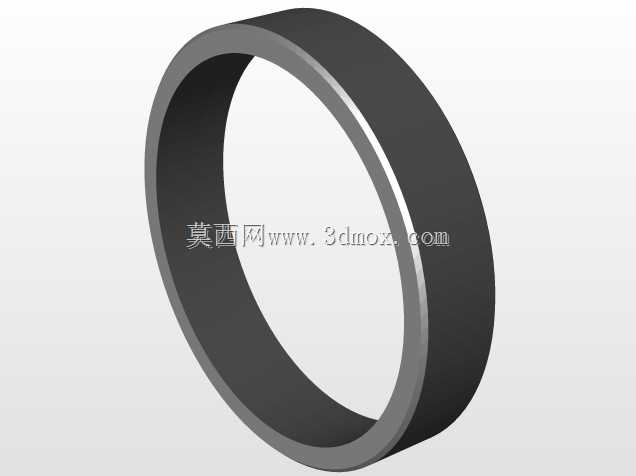

　　在结构建模过程中，应重点检查曲柄转角与活塞行程的关系。曲柄半径决定活塞行程，连杆长度影响摆角和侧向力；连杆过短会使摆角增大，活塞对缸壁的横向分力上升，磨损和摩擦阻力随之增加。飞轮与曲柄应保持确定的相位关系，装配时不能只按外观对齐，需要结合活塞上下止点位置确认曲柄角度。对于教学用途，模型可以保留外露管路和铰接点，使配气、传动和惯性储能之间的关系更容易被观察；对于实物制作，则应在轴座、销孔和连杆接头处考虑耐磨衬套或可更换连接件，因为这些位置在反复转动中最容易出现间隙扩大。

　　安装边界还包括操作安全距离。飞轮外缘旋转范围内不应布置突出零件，演示时也应避免手指进入轮缘和支架之间；底板下方可增加防滑垫或固定孔，以降低运转时的滑移。整体结构虽然外形复古，但工程关注点仍然是基准统一、运动干涉、转动惯量、铰接强度和装配间隙。把这些问题在三维阶段处理清楚，模型才能同时满足外观展示、运动仿真和实物制作的需求。
