CA6140车床配套起重吊钩结构

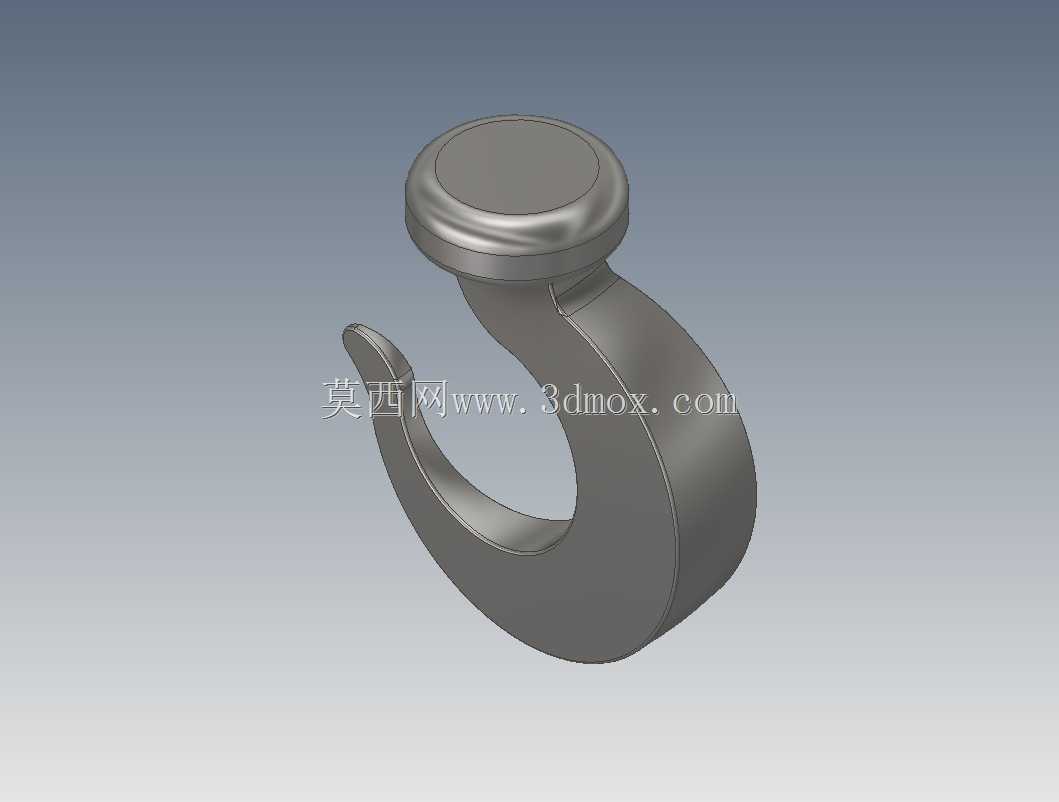

　　该钩体属于CA6140普通车床配套场景下的承载挂钩零件，在车间实际布置中，常配合机床侧部挂装工位使用，用来承托吊装工装、小型吊具、缆绳吊环或者机加工辅助吊件，避免零散吊具直接堆放在机床工作台面，既保持车床操作区域整洁，也能在频繁换产、工件转运过程中快速取放挂钩类工装。从结构形态来看，零件整体分为上部安装座、中部过渡弯臂和下部钩形承载段三个功能区域，上部采用带环形凸缘的圆盘式端头，圆盘顶面平整，外缘做一圈凸起围边，这个结构在安装时可以贴合配套挂座的限位端面，凸缘能够限制钩体轴向窜动，防止吊装受力后钩体从安装位滑脱；中部弯臂采用大曲率平滑过渡的变截面设计，从上端圆盘处向下逐步延展加宽，截面厚度顺着钩身弧线连续变化，没有尖锐转角，

　　这种处理方式完全贴合起重承载件的应力分布规律——吊钩在挂装重物时，最大应力集中在弯臂内侧弧线区域，变截面加厚设计可以把材料更多分配到高应力区，同时外侧弧线做顺滑减薄，在保证承载强度的前提下控制整体自重。下部钩段采用开放式弯钩造型，钩尖位置做小幅上翘收边，钩口预留足够的进出间隙，方便吊环、绳索环套快速挂入，上翘的钩尖又能避免吊索在受力晃动时意外脱钩，钩尖末端做圆弧钝化处理，不会割伤吊装用的纤维吊带或者钢丝绳外层。建模过程中，所有承力转折位置均采用圆角过渡，没有直角应力集中点，上端圆盘和弯臂的衔接处做了融合式圆角，消除了焊接类吊钩常见的接缝应力隐患，整体为一体化成型结构思路，适合铸造或者整体锻压后机加工成型。安装边界方面，

　　上部圆盘的外径作为核心安装定位尺寸，需要和配套安装基座的沉孔尺寸匹配，圆盘厚度决定了轴向安装的限位高度，钩身整体向下弯曲的投影范围要避开车床侧部的操作手柄、进给手轮和走线位置，安装后钩体最外侧突出面不能超出机床安全通道的预留宽度，防止操作人员通行时剐蹭；钩口的开口宽度要适配常用吊环的截面直径，钩身内侧弧线的曲率要保证吊索挂入后受力点落在钩体中心线上，避免偏载产生附加扭矩。在车床加工车间的实际工况里，这类挂钩还要耐受切削液飞溅、油污附着和轻微磕碰，因此外形设计上没有狭小的积污凹槽，光滑连续的曲面方便日常擦拭清理，环形凸缘的台阶高度也控制在合理范围，不会积存铁屑。结构校核时需要重点关注弯臂内侧的拉应力分布，

　　吊钩满载时受力方向沿重物重力竖直向下，力的作用线穿过钩身弧线区域，弯臂截面同时承受拉力和弯矩，变截面设计让内侧承载壁厚度大于外侧，符合吊钩类零件的受力特性；上端圆盘作为安装承载端，接触面的压应力要均匀分布，凸缘和基座端面的贴合面需要保证加工平面度，避免点接触造成局部压溃。和普通民用挂钩不同，该钩体的钩身弧度更大、截面更厚重，没有多余装饰结构，所有外形特征都服务于承载、限位和防脱需求，钩尖的上翘角度经过合理设定，角度过小无法起到防脱作用，角度过大会导致吊环挂入取出困难，现在的弧度可以在徒手操作时顺利挂入吊具，受力受拉后吊索会自然滑向钩身最深的承载位置，不会向钩口滑移。
