长丝辊卧式支撑限位托架结构

　　这套支撑限位结构主要面向长条形辊类工件在周转、静置检测以及机台旁辅助承托场景使用，常见于纺机长丝辊、薄膜牵引辊、窄幅输送辊这类大直径盘状回转件的线下存放工位。现场作业中，大直径辊件如果直接平放在工作台面或者地面，辊面精加工涂层、抛光外圆很容易被硬质颗粒硌伤，立式倚靠放置又会因为重心偏高出现倾倒风险，该托架通过两组对称布置的鞍式支座，把辊件两端轴颈位置架空承托，让大直径辊面完全不接触支撑面，既规避了辊面磕碰划伤，也让辊件轴线保持水平状态，长期存放不会因为单侧受力产生微变形。

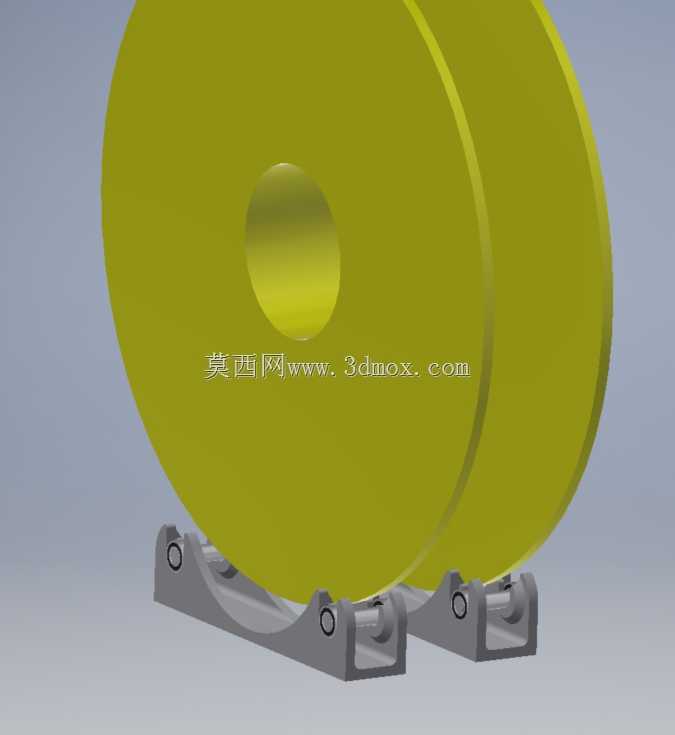

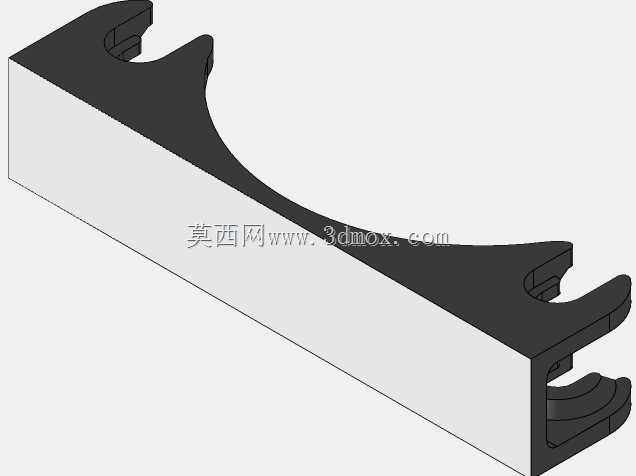

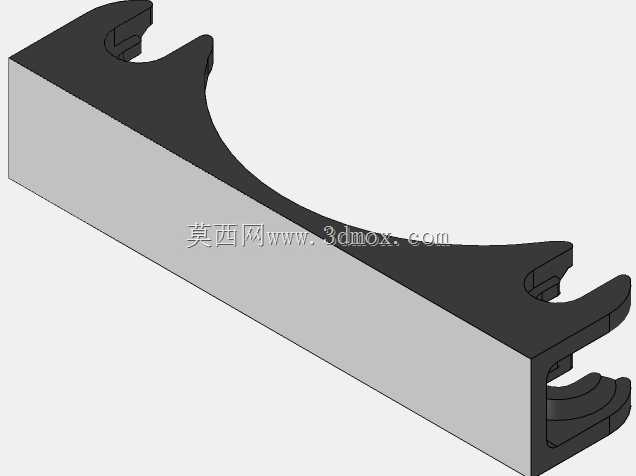

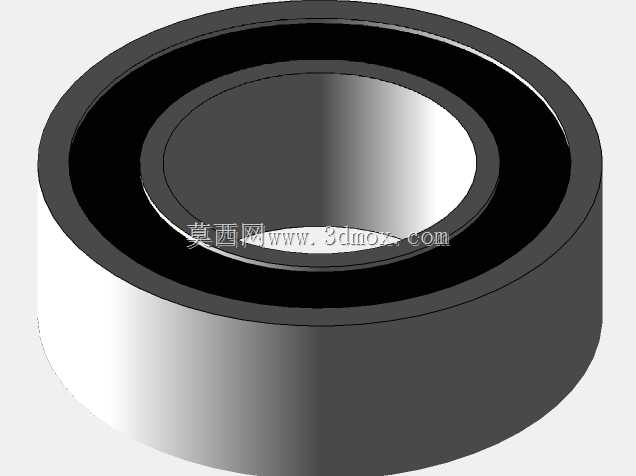

　　从结构布局来看，整套托架分为左右两个独立的支撑单元，每个单元底部是一体式铣削成型的鞍形底座，底座下半部分开出U型避让槽，既可以直接放置在平整工作台面上，也能通过槽位配合T型螺栓固定在机床辅助工作台、物料周转台的安装槽上。支座上部的承托位置没有采用整体式圆弧托块，而是在鞍座两端各布置一根横向销轴，销轴上预装Spil系列5×20mm微型轴承，轴承内圈与销轴过盈配合、外圈突出于鞍座支撑面，当长丝辊的轴颈搭放在两个轴承外圈之间时，辊件可以在外圈支撑下灵活手动盘转，质检人员不需要吊装翻转工件，就能逐段检查整个辊面的圆跳动、表面镀层均匀度，盘转阻力非常小，不会在轴颈表面留下滑动摩擦划痕。

　　设计过程中首先要锁定的边界是被承托辊件的轴颈尺寸区间，两组轴承内侧面的间距要和辊件两端轴颈的跨距匹配，轴承外圈最高点形成的支撑夹角控制在90度到120度之间——夹角过小会让轴颈受到的侧向挤压力过大，长期存放容易在轴颈表面压出压痕；夹角过大则会导致辊件在盘转时出现轴向窜动，甚至从支座上滑脱。底座的U型槽宽度预留了足够的安装调节余量，两个独立支撑单元可以沿着辊件轴向自由调整间距，适配不同长度的同直径辊件，不需要为每一种辊长单独制作专属工装，通用性大幅提升。

　　外形尺寸方面，单组支座的整体高度控制在低位，承托之后辊件最低点距离工作台面预留有足够的安全间隙，避免辊面下方堆积的切屑、灰尘接触精加工面；底座的底面做了全平面铣削处理，放置在台面上不会出现晃动摇摆，支座两侧的立板厚度经过受力校核，满载承托整根长丝辊的重量时，立板的弯曲变形量控制在微米级，不会因为长期承重出现支座开口扩张、轴承销轴松脱的问题。销轴的端部做了轴向限位台阶，轴承装入之后外侧用卡簧限位，避免盘转辊件时轴承从销轴上脱出，日常维护只需要定期在轴承间隙点注少量润滑脂，就能长期保持盘转顺滑。

　　实际产线布局里，这类托架常成对布置在车床、外圆磨床的下料工位旁边，辊件完成精加工之后，吊装下线直接搭放在托架上，不需要额外制作木质或者塑料垫木，既节省了工位占位空间，也避免了垫木掉屑污染辊面；在装配工位上，工人可以一边盘转辊件一边装配两端的密封件、传动端盖，不需要反复吊装调整工件角度，作业效率提升明显。建模时需要重点保证两个支座上轴承安装孔的同轴度，以及轴承支撑面的高度一致性，如果两侧支撑高度存在偏差，辊件搭放之后会出现轴向倾斜，盘转时重力会持续向低端窜动，影响检测和装配操作，因此底座加工时通常一次装夹完成所有安装面和销轴孔的铣削、铰孔工序，消除二次装夹带来的位置误差。
