山特维克CaptoC6刀具防滚落承托座

　　在数控加工车间的日常换刀流程里，Capto系列模块化刀柄属于单价较高、配合精度要求极严的工装部件，C6规格刀柄自重偏大，柄身带有多段环形锁紧槽与多边形驱动接口，操作人员临时把刀柄从主轴、刀塔或者对刀仪上取下之后，往往会直接搁置在木质工作台、大理石检验平台或者机床旁的置物面上。圆柱形的刀柄轴线一旦和台面存在微小倾角，或者台面上残留切削液、油污、切屑碎屑，很容易出现侧向滚动，轻则刀柄外圆面磕碰出凹痕，重则前端精密夹持接口、内部冷却通道密封面被撞变形，直接导致后续装刀跳动超差，加工出来的型腔、曲面尺寸精度全部报废。这款承托座的设计出发点，就是针对车间临时放置C6刀柄的高频痛点，不需要改造现有刀库、不需要在台面上打孔固定，直接平放即可给刀柄提供稳定的限位支撑。

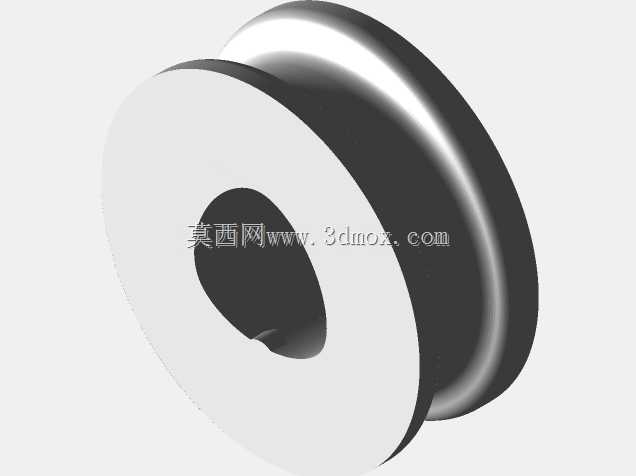

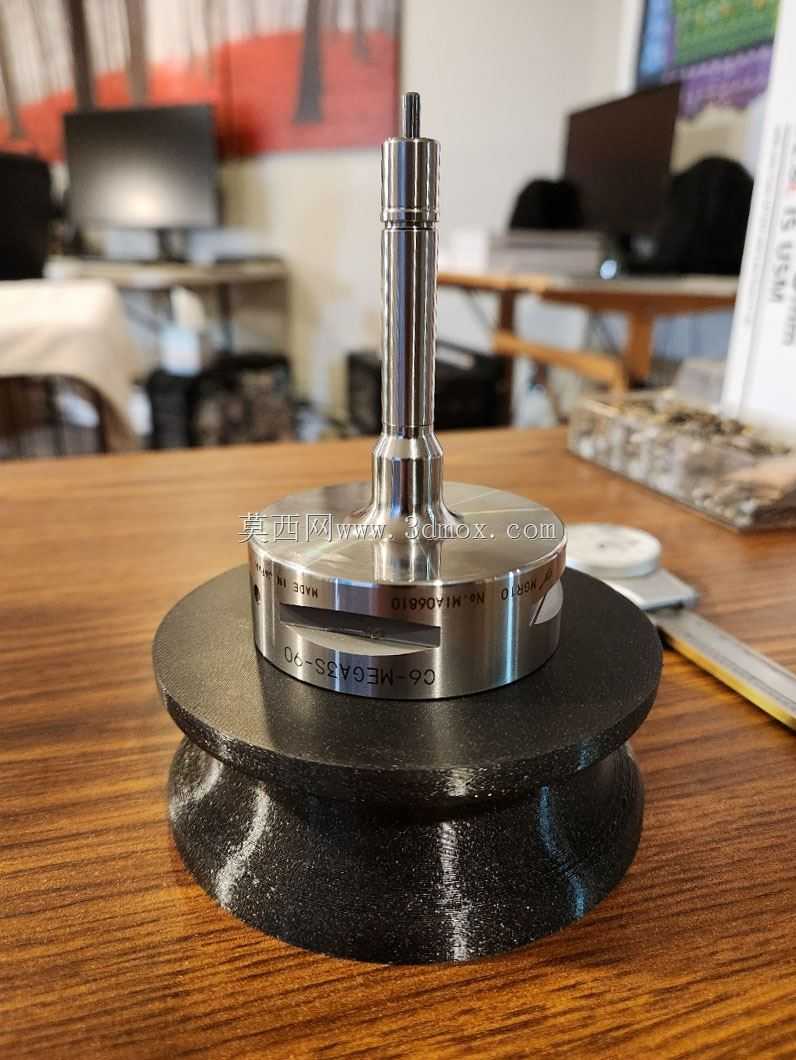

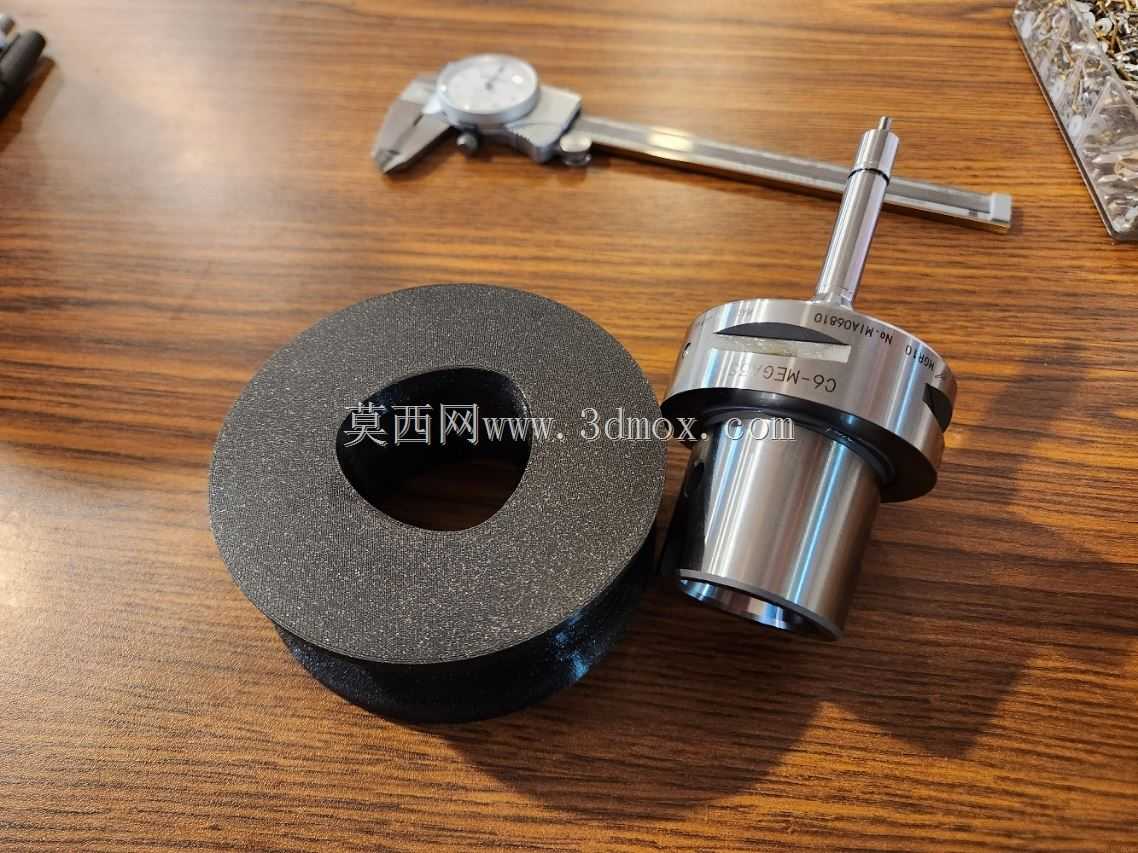

　　从结构外形来看，整件分为下部宽幅圆盘底座和上部同轴定位环两个功能区段，底部圆盘采用大直径外扩轮廓，整体重心压得极低，即便操作人员随手把刀柄往座体里放的时候带有轻微侧向冲击力，整个组件也不会出现倾翻。底座下端面做了微幅内凹的环形接触面，放置在木质工作台、花岗岩平台、金属钣金台面上都能形成足够的摩擦阻力，不会跟着刀柄的放入动作发生滑移。上部定位环的内孔轮廓完全贴合C6刀柄法兰下端的阶梯轴颈，座体顶面预留的环形凹槽刚好容纳刀柄法兰边缘的刻印标识与锁紧槽缺口，刀柄放入之后，法兰下端面和座体支撑面完全贴合，刀柄的竖直轴线自然保持垂直状态，原本容易滚动的圆柱柄身被架空在座体中心，完全不会接触到工作台面。

　　设计过程中首先校核的是放置边界：常规C6刀柄连同前端插装的镗刀、铣刀杆之后总高度往往超过三百毫米，传统V型刀架占用台面横向空间大，多个刀柄并排摆放时容易互相干涉，这款圆盘承托座的外径控制在刀柄法兰直径的1.6倍左右，单座占用台面面积不足一张A4纸的三分之一，在机床操作侧的狭长台面上可以并排摆放三到四个，分别承接粗加工铣刀、精加工镗刀、钻头以及备用刀柄，换刀时操作人员单手即可取放，不需要额外解锁卡扣。座体的支撑高度刻意避开了刀柄最下方的拉钉螺纹段，刀柄放到底之后拉钉完全悬空，不会和座体发生硬接触，避免拉钉螺纹被碰歪影响主轴拉紧精度。

　　针对3D打印的工艺特性，结构做了多处适配优化：承托座所有竖直壁面都添加了小幅拔模斜度，打印完成之后不需要支撑结构就能直接成型，内腔没有封闭的粉末残留死角，即便是使用FDM工艺打印，层间结合强度也足以承受C6刀柄满载放置时的局部压应力。座体顶面和刀柄法兰接触的环形支撑面做了加厚处理，长期反复取放刀柄也不会出现压溃变形，外壁的圆弧过渡全部去除了尖锐棱角，操作人员快速拿取刀柄的时候不会被边角刮伤手套。填充密度设置在兼顾支撑刚性与打印耗材成本的区间，整体重量轻便，需要清扫台面切屑的时候可以单手随意挪动，不会像钢制刀座那样笨重难以移位。

　　在实际车间场景里，这类承托座既可以放在CNC加工中心旁边作为临时换刀托架，也可以摆放在刀具预调仪旁边，完成对刀的刀柄直接竖直放在座体上，转运到机床位置的过程中不需要额外握持保护，刀柄的精密配合面全程不会和其他工具、台面发生磕碰。对于多台机床共用C6刀具的生产单元，还可以把多个承托座按照刀具编号顺序排列在刀具置物架上，替代原先零散的木质垫块、塑料泡沫托架，整个刀具存放区域的规整度大幅提升，也彻底消除了刀柄滚落坠落的安全隐患。座体的外圆盘边缘还预留了平面标记区域，车间可以直接用记号笔标注对应的刀具号、加工工序，不用额外粘贴标签，长期接触切削液也不会出现标识脱落。
