镂空嵌套同心球面立方体创意摆件

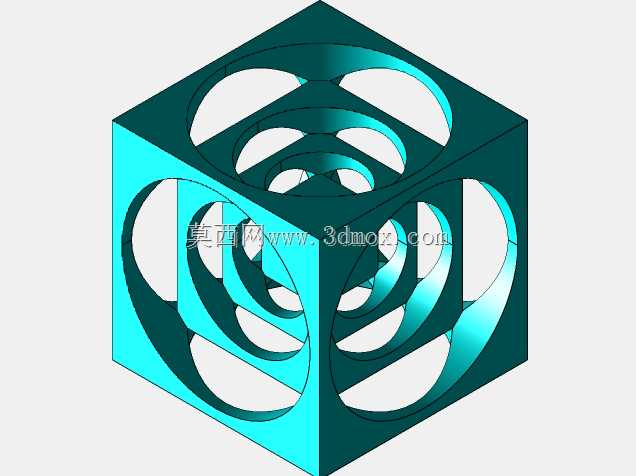

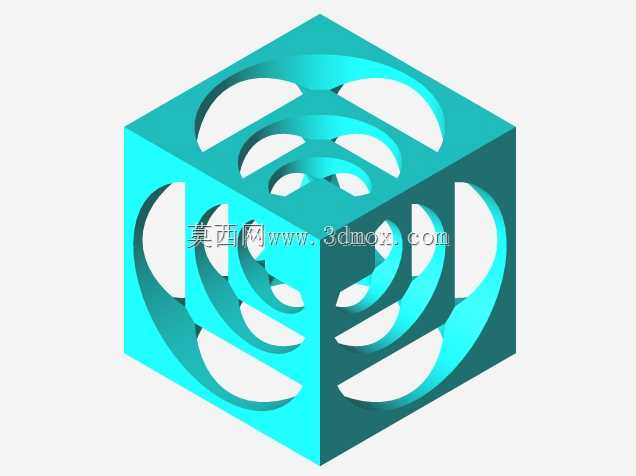

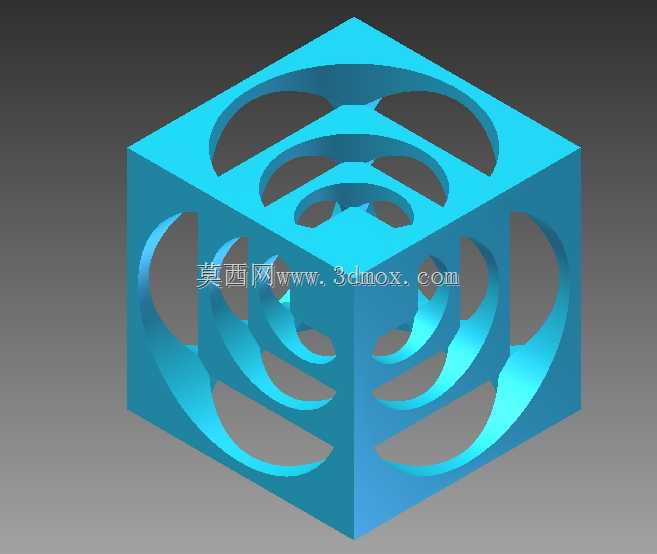

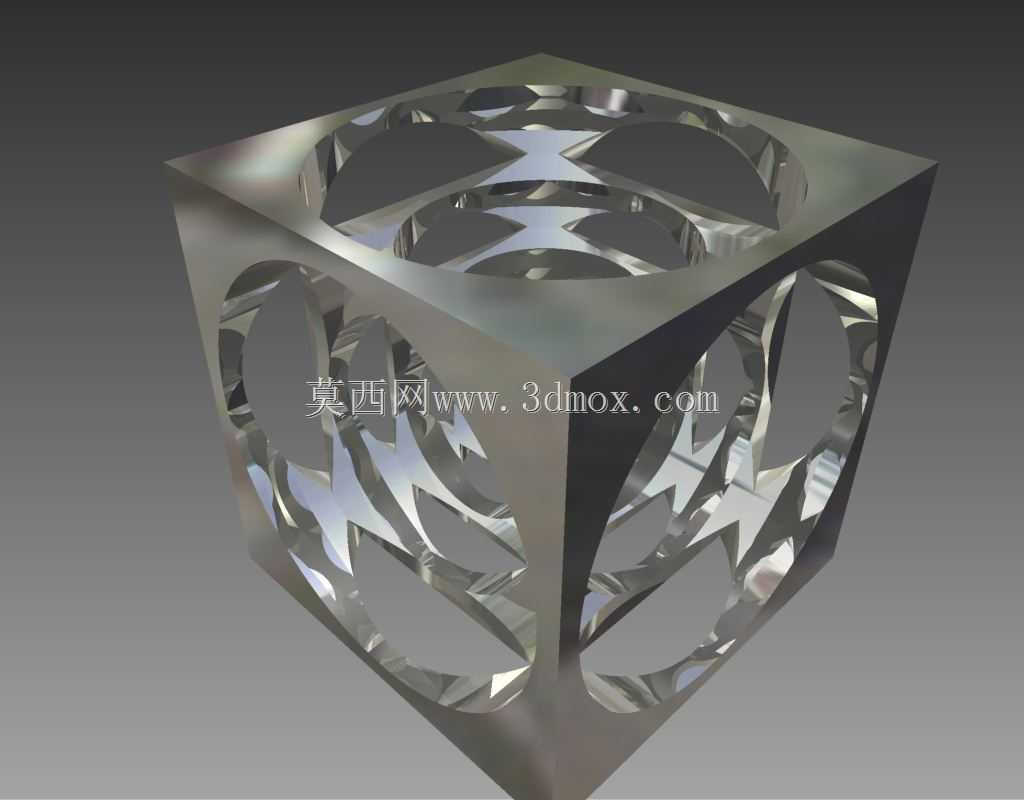

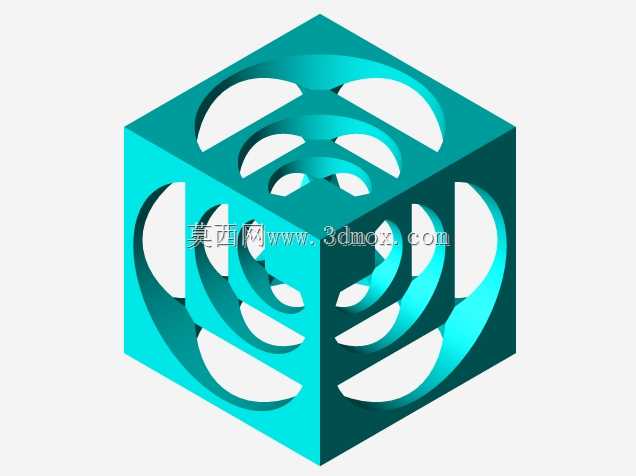

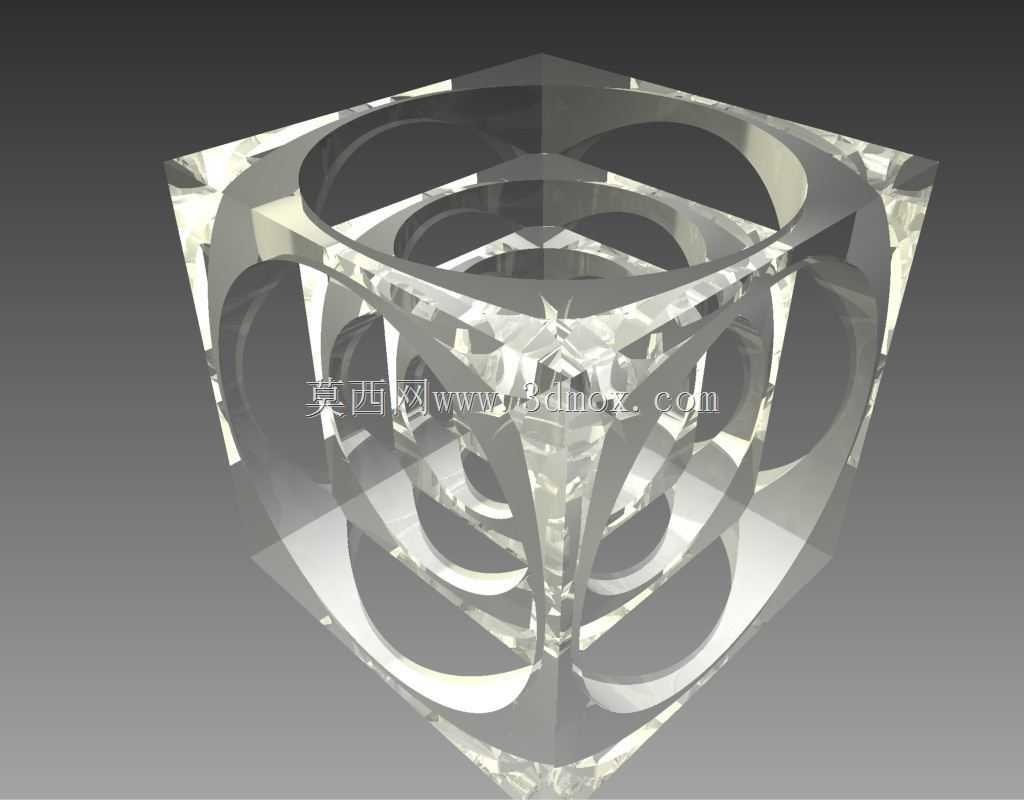

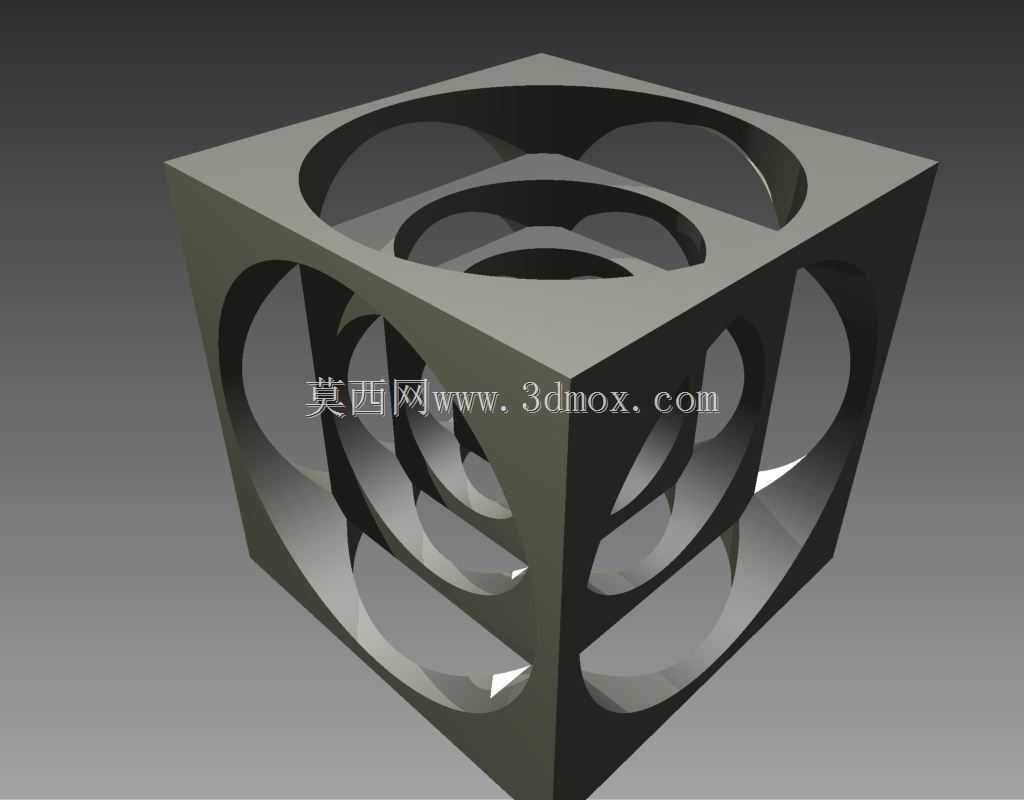

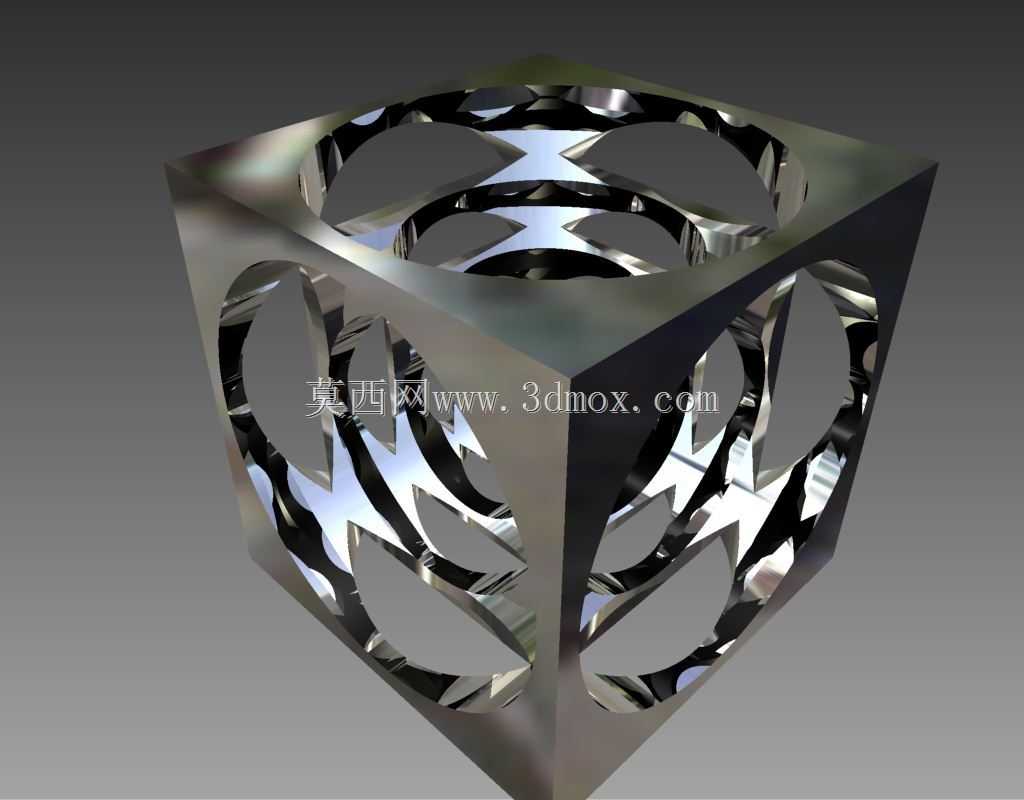

　　这套几何造型件的核心是一个正六面体基体，六个外表面分别开出同心圆形窗口，窗口向内延伸为三组互相垂直、直径逐层递减的同心球面环带，最终在立方体中心收束为最小的球面轮廓，形成从外部任意正交面观察都能看到层层嵌套圆弧的视觉效果。建模阶段首先确定立方体的名义边长，所有球面的球心严格重合于立方体几何中心，三组球面分别平行于XY、YZ、XZ三个基准平面剖切，保证六个方向的开孔轮廓完全对称，不存在偏心或错位。外表面的圆形开孔直径略小于立方体边长，开孔边缘保留均匀宽度的实体边框，边框厚度经过校核，既保证最外层环带的结构刚性，又避免边框过宽遮挡内部嵌套层次。

　　从加工实现角度看，该造型非常适合五轴联动数控铣削一次装夹完成，工件毛坯选用方块料，六个面的粗加工可先在三轴立铣上完成平面开粗，预留均匀精加工余量，之后转五轴机床，以球头铣刀沿球面环带的曲面走刀，逐层铣削内部同心球面。加工时需要重点控制刀具悬伸长度，最内层球面距离外表面的深度接近立方体边长的一半，需选用长刃球刀并优化走刀路径，避免刀杆与已加工的外层环带发生干涉。曲面精加工的步距设定需匹配表面粗糙度要求，环带曲面为连续光滑过渡，无尖锐转角，刀具路径可采用环绕等距方式，减少接刀痕迹。若采用增材制造方式生产，该造型的悬空部分均为自支撑的球面弧面，倾斜角度大于45度的区域可无需额外添加支撑，仅在最底层平面添加少量支撑即可，成型后去除支撑、抛光曲面就能得到完整成品。

　　结构层面，每一层球面环带都与相邻层在立方体的对角棱线区域保持实体连接，连接筋的厚度沿径向均匀过渡，不存在薄弱的突变截面，即便采用PLA、树脂等塑性材料3D打印，或是铝合金、铜合金等金属材料切削加工，整体件在日常摆放、手持展示的受力场景下都不会出现层间断裂。立方体的六个外表面为完整平面，放置时任意一面朝下都可稳定贴合桌面，无需额外底座，底面与支撑面的接触面积为完整方框，接触压强均匀，不会出现翘晃。

　　这类几何结构件的应用场景集中在工业设计展示、机械原理教学、空间几何验证几个方向：在机床加工展厅中，它可作为五轴加工能力的演示样件，直观展示设备加工复杂空间曲面、多面联动成型的工艺水平，客户参观时能直接通过嵌套层次判断机床的定位精度与曲面加工质量；在机械制图课程中，该模型可用来讲解三视图投影规律，六个方向的视图均为同心圆加正方形外框，学生通过观察实体能快速理解正交投影下空间曲面的表达方法；在创意产品领域，该造型可作为金属3D打印的工艺验证件，也可作为桌面解压摆件、几何主题装饰件，表面做阳极氧化、抛光、喷砂等不同处理后，能呈现出差异化的质感。

　　建模过程中需要注意几个工程细节：一是所有同心球面的半径差要保持均匀，相邻两层环带之间的间隙宽度一致，避免出现局部间隙过小导致加工时刀具无法进入，或是间隙过大破坏嵌套的韵律感；二是立方体的十二条棱边在开孔后剩余的实体部分为主要承力骨架，棱边的壁厚要与环带厚度匹配，不能出现棱边过薄、环带过厚的刚度失衡情况；三是曲面与平面的相交位置要做微小的圆角过渡，避免应力集中，若采用金属切削加工，圆角半径要大于刀具的刀尖圆角，保证刀具可以完整加工到位；四是整体模型的所有特征均为参数化驱动，修改立方体边长、球面层数、环带厚度等参数后，整个嵌套结构可同步更新，方便衍生出不同尺寸、不同层数的系列化造型，适配从掌心把玩件到展厅大型展示件的不同尺寸需求。

　　从装配边界来看，该造型为单一整体零件，无装配组件，外部轮廓为标准立方体，占用空间规则，在作为设备展示样件摆放时，只需要预留与边长匹配的方形平面空间，周围无突出特征，不会与周边展品发生干涉。若需要将其作为设备内嵌的装饰结构，立方体的六个外平面可直接作为安装基准面，通过边框位置打沉孔即可固定，内部嵌套曲面不影响安装连接，整体结构的对称性也保证了任意角度安装都能呈现一致的视觉效果。
