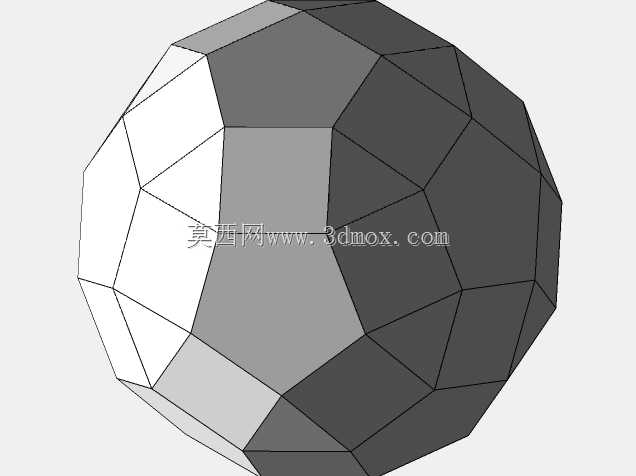

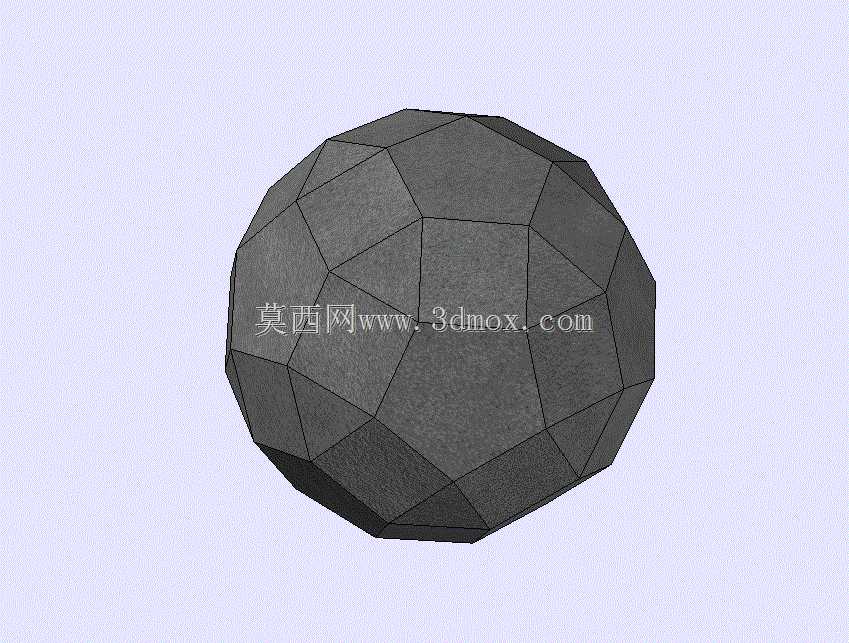

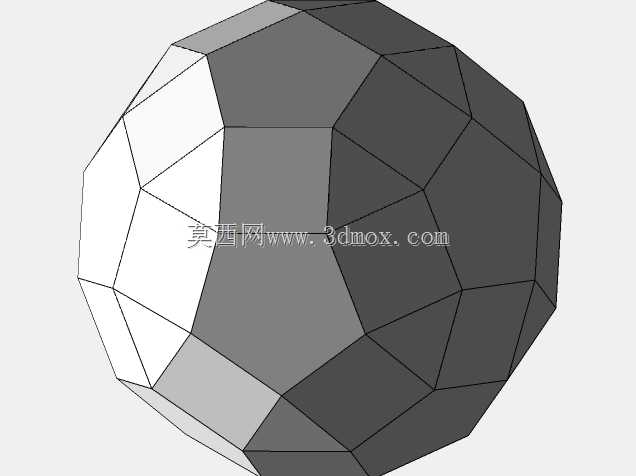

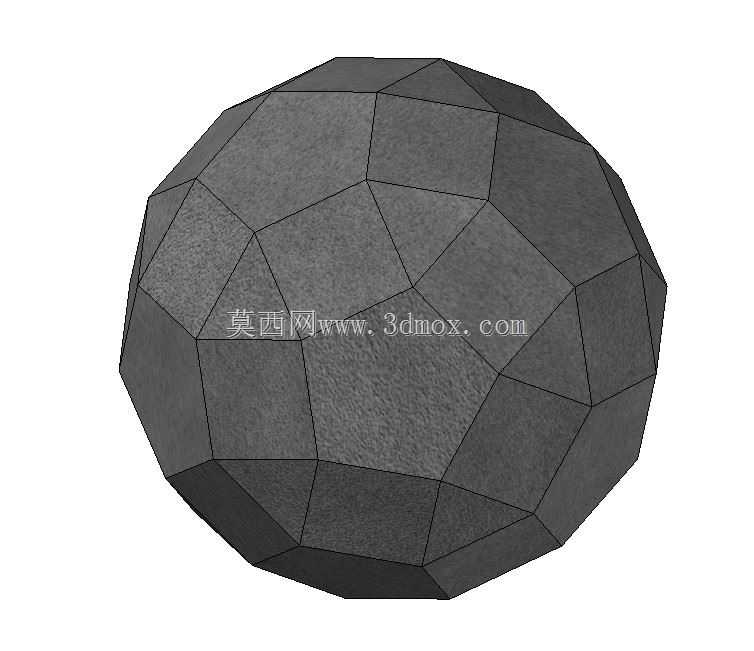

在精密机械加工、几何教学演示与空间结构验证场景中,规则凸多面体的三维建模是验证五轴加工刀路、曲面拼接精度与空间拓扑关系的典型载体。这款小斜方截半二十面体属于经典阿基米德立体,整体为高度对称的类球形封闭凸结构,所有顶点均处于同一外接球面上,不存在局部凸起或凹陷的非对称变形,外轮廓在任意正交投影下均呈现接近正圆的边界,最大外接轮廓直径可根据使用场景按比例缩放,最小可加工至直径50mm的教学演示样件,最大可扩展至直径2m的艺术装置骨架,所有棱边的安装边界均处于外接球包络范围内,无外伸结构,无需额外预留外部安装避让空间。
从结构构成来看,该多面体由正三角形、正方形与正五边形三类正多边形面拼接而成,三类面的边长完全相等,相邻面之间的二面角经过精确计算,所有棱边长度一致,每个顶点的面拼接顺序统一,整体具备60条棱、30个顶点的标准拓扑结构,不存在非流形边、重合面或法向反转的几何缺陷。建模过程中首先以正二十面体为基础拓扑原型,对所有顶点执行截切操作,将原有的12个五边形顶点区域截切后生成正五边形面,原有的20个三角形面经截边处理后转化为正三角形面,截切过程中在原有棱边位置生成等边长的正方形面,全程通过参数化约束锁定所有面的边长相等关系,避免手动调整顶点坐标导致的面形畸变。
在实际加工应用中,该结构常作为五轴联动机床的试切样件,用于验证机床多轴联动的空间插补精度:加工时可将毛坯固定在回转工作台上,通过A/C轴双转台联动,依次对每个多边形面进行平面铣削,每完成一个面的加工后旋转工作台切换加工姿态,全程无需二次装夹,即可完成所有外表面的加工。加工完成后可通过三坐标测量仪检测每个面的平面度、相邻面的二面角误差以及所有顶点到球心的距离偏差,直接反映机床的空间定位精度与联动跟随误差,相比常规的球面试切件,该多面体的平面加工特征更易检测,能够同时验证机床的直线轴定位精度与回转轴分度精度。
在科普教具与展览展示场景中,该多面体可通过3D打印一体成型,打印时无需添加内部支撑,所有外表面的倾斜角度均大于FDM打印的临界支撑角,摆放时可任选一个多边形面作为支撑底面,放置平稳无晃动,打印完成后可在不同形状的面上标注多边形类型、二面角数值等几何参数,用于数学几何教学中演示阿基米德立体的构成规律,也可作为模块化拼接建筑的结构原型,其均匀分布的多边形面可作为安装接口,在每个面的中心预留螺纹孔,用于拼接大型空间网架结构,受力时载荷可通过棱边均匀传递到整个球体,不存在明显的应力集中薄弱区域。

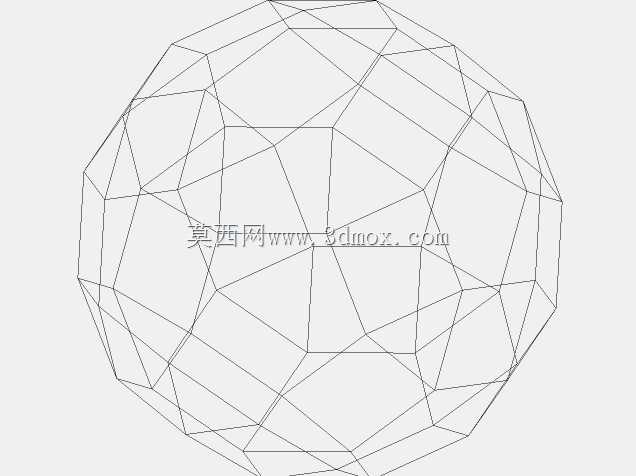

建模时需重点保证所有面的法向统一向外,相邻面之间共享完整棱边,顶点处的三个面(三角形、正方形、五边形)严格交汇于同一点,避免出现缝隙或重叠面;若用于流体仿真领域的多孔介质骨架模型,可将该多面体阵列填充到流道区域,利用其均匀的孔隙结构模拟多孔材料的流道分布,对称的结构可保证仿真过程中各个方向的流通阻力一致,不会出现非对称结构导致的流场偏置问题。针对外观展示用途,可对每个多边形面分配不同的材质颜色,直观区分三类面的分布规律,渲染时可清晰呈现棱边的拼接折线,区别于光滑球面的连续曲面,充分展现多面体的几何韵律感。
