微型直线导轨风扇防护安装壳体

　　该壳体面向小型直线导轨运动机构的散热改造场景，常见于桌面级数控滑台、微型3D打印运动轴、小型雕刻进给模组以及教学实验平台。这类设备的导轨滑块在长时间往复运动后，挤出端或切削端附近热量容易积聚，若直接加装轴流风扇，又会面临风扇悬空、走线杂乱、与运动件干涉等问题。该结构将风扇容纳腔、导轨贴合面和侧向导流罩整合为一体，使散热气流能够沿滑块与导轨区域定向送出，同时避免风扇叶片外露。

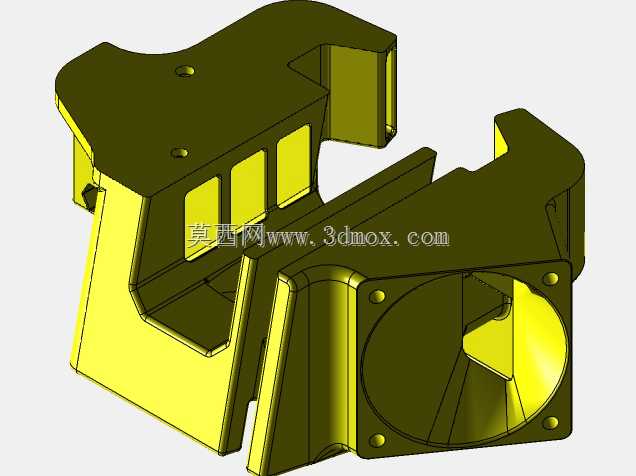

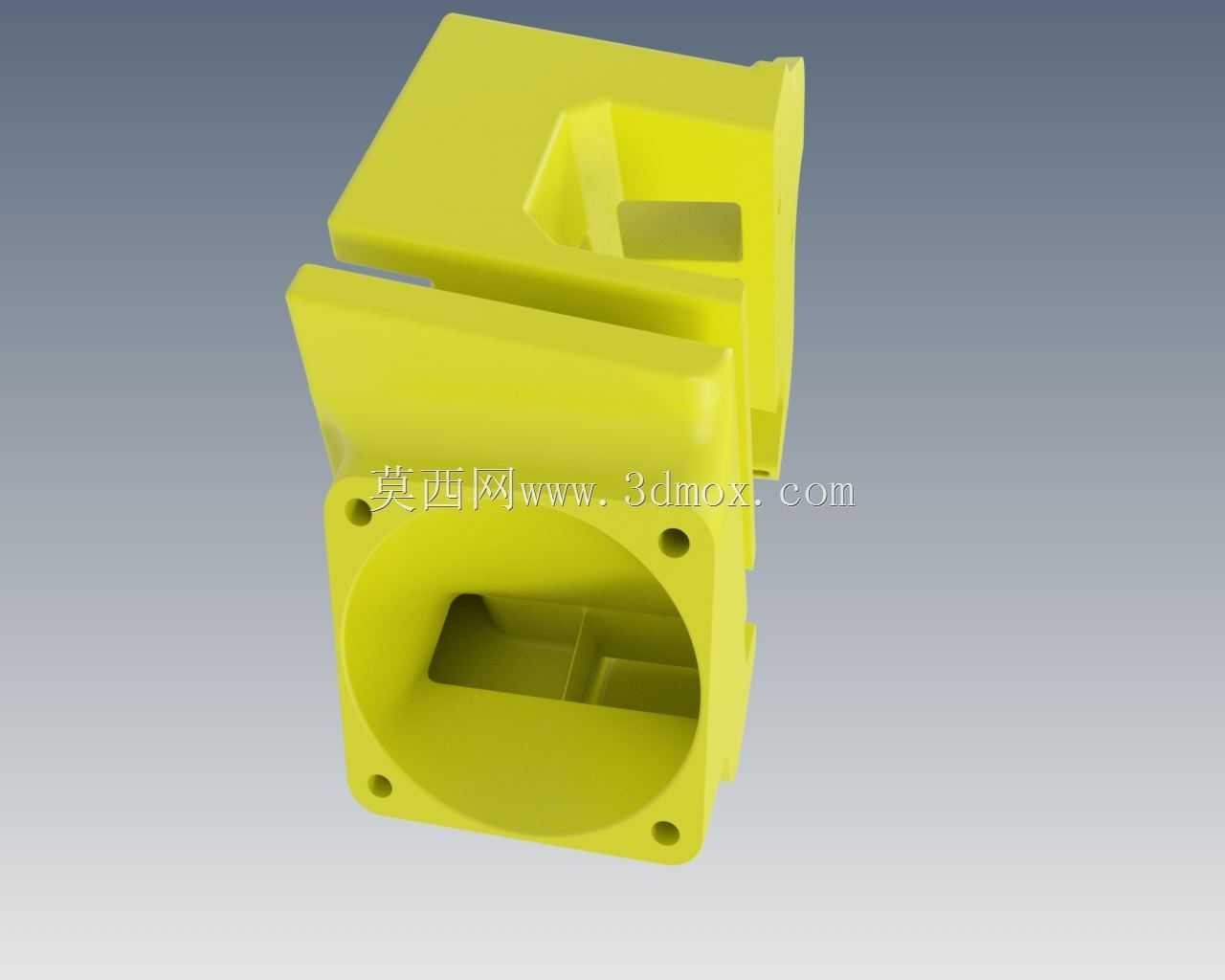

　　从实际安装边界看，壳体中部预留方形风扇窗口，四周布置多个螺钉过孔，用于固定微型风扇并保证进风面积。底部和侧部的贴合轮廓不是简单平板，而是按照直线导轨滑块上部的凸起、凹槽和安装孔位进行让位，保证壳体落座后不压碰导轨、滚珠回流器和拖链。两侧伸出的导流翼将气流向热端方向收拢，减少风在开放空间中的扩散；前端开口则对应需要冷却的工作区域，使风路更集中。

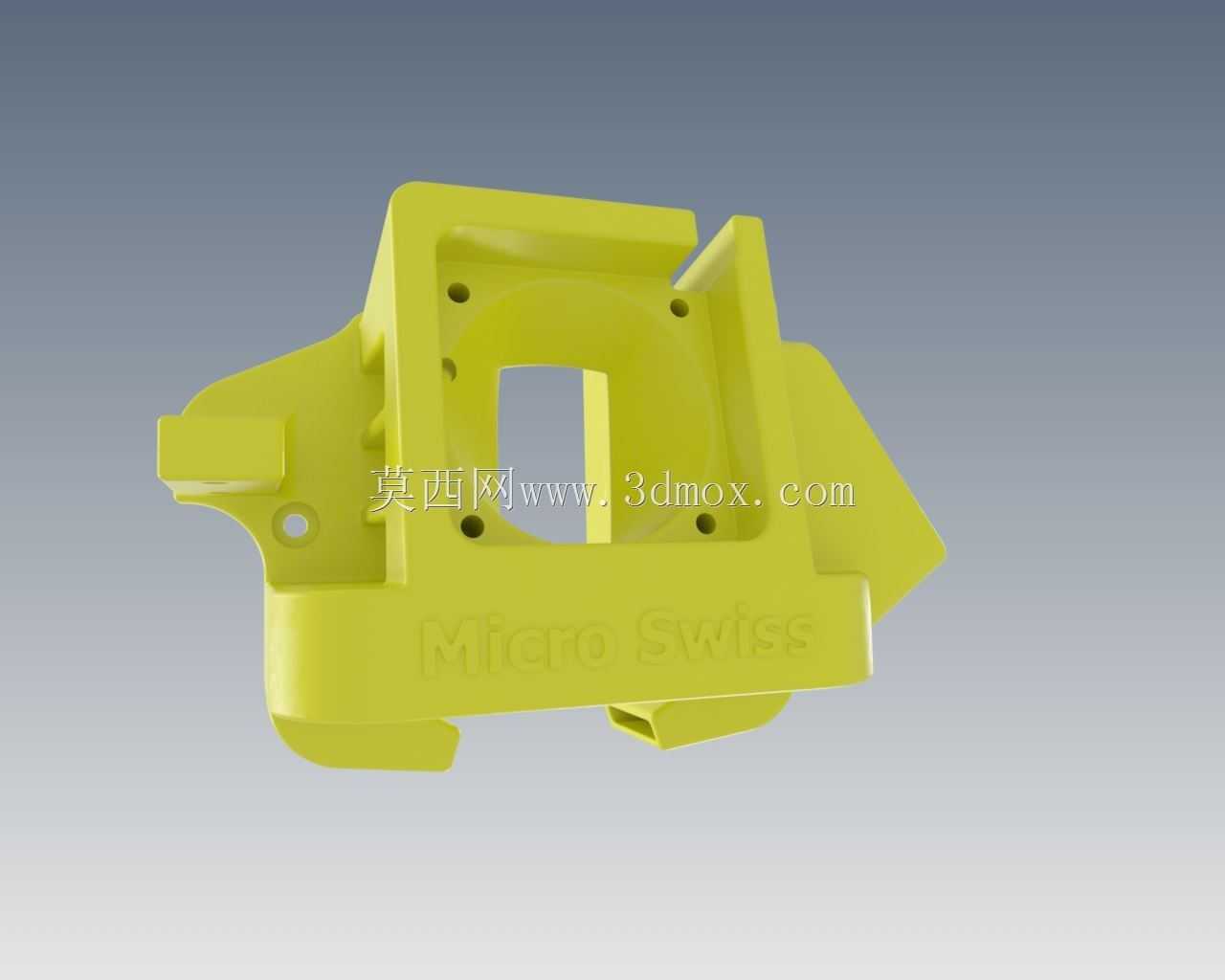

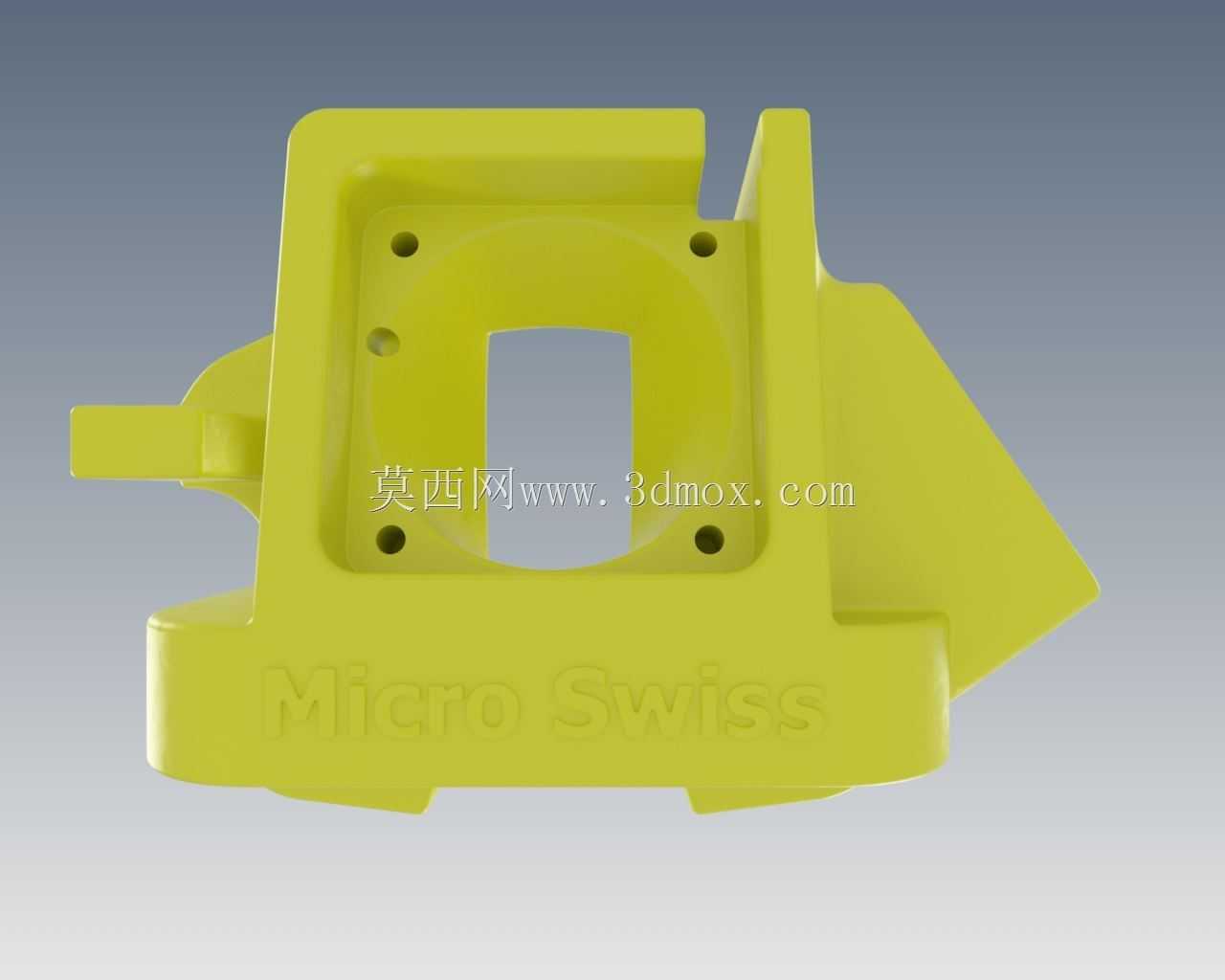

　　设计思路上，该件优先解决“装得上、对得准、不干涉”三个工程问题。风扇腔采用围框式结构，侧壁提供足够支撑，防止薄壁件在螺钉锁紧时变形；底部孔位与滑块安装面匹配，可借助原有螺钉位或附加固定点完成定位。壳体表面的品牌标识区域做浅浮雕处理，不影响主体强度，也避免额外装配标签。整体壁厚适合轻量化制造，既可以通过3D打印快速验证，也可在批量应用时转为注塑件。

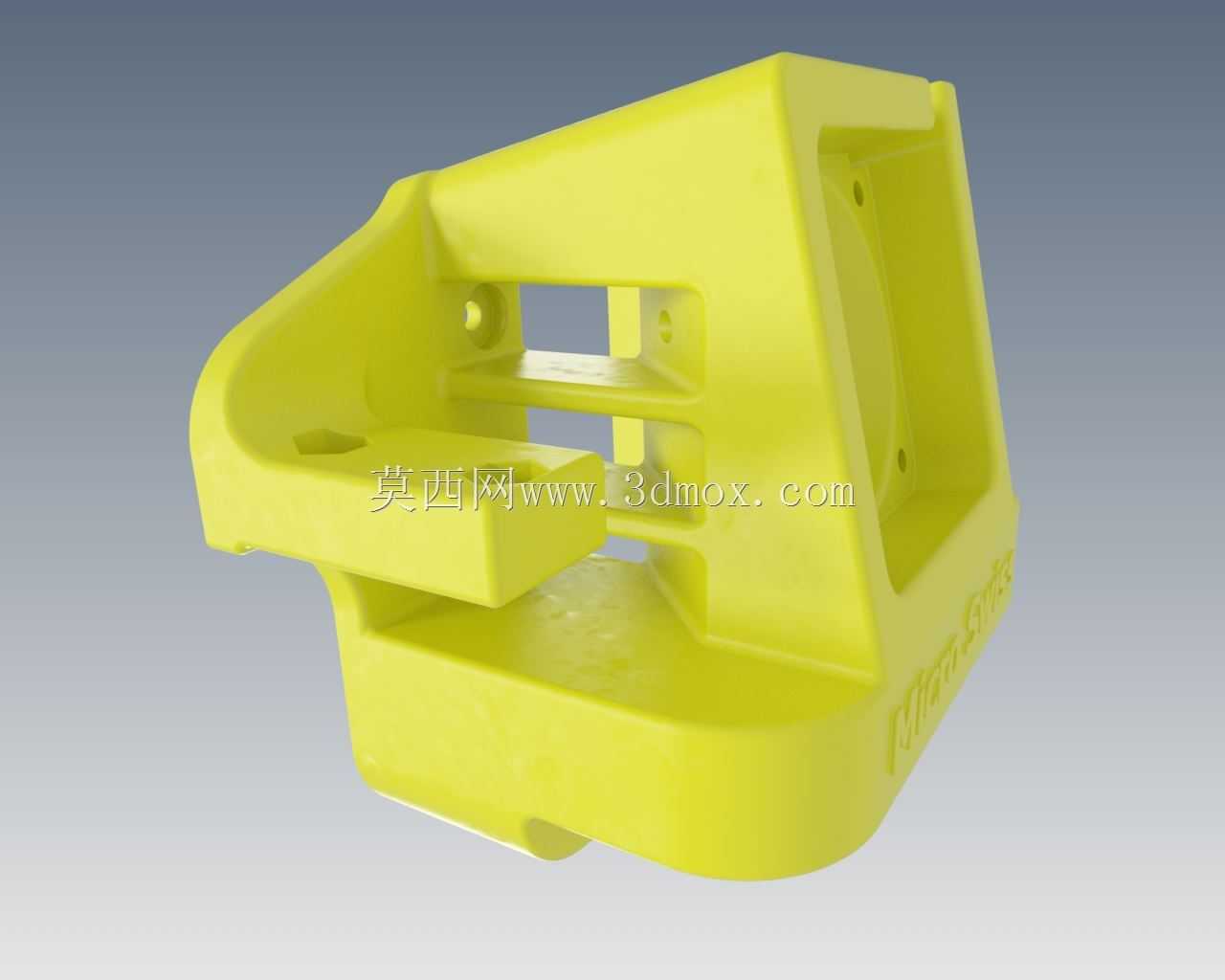

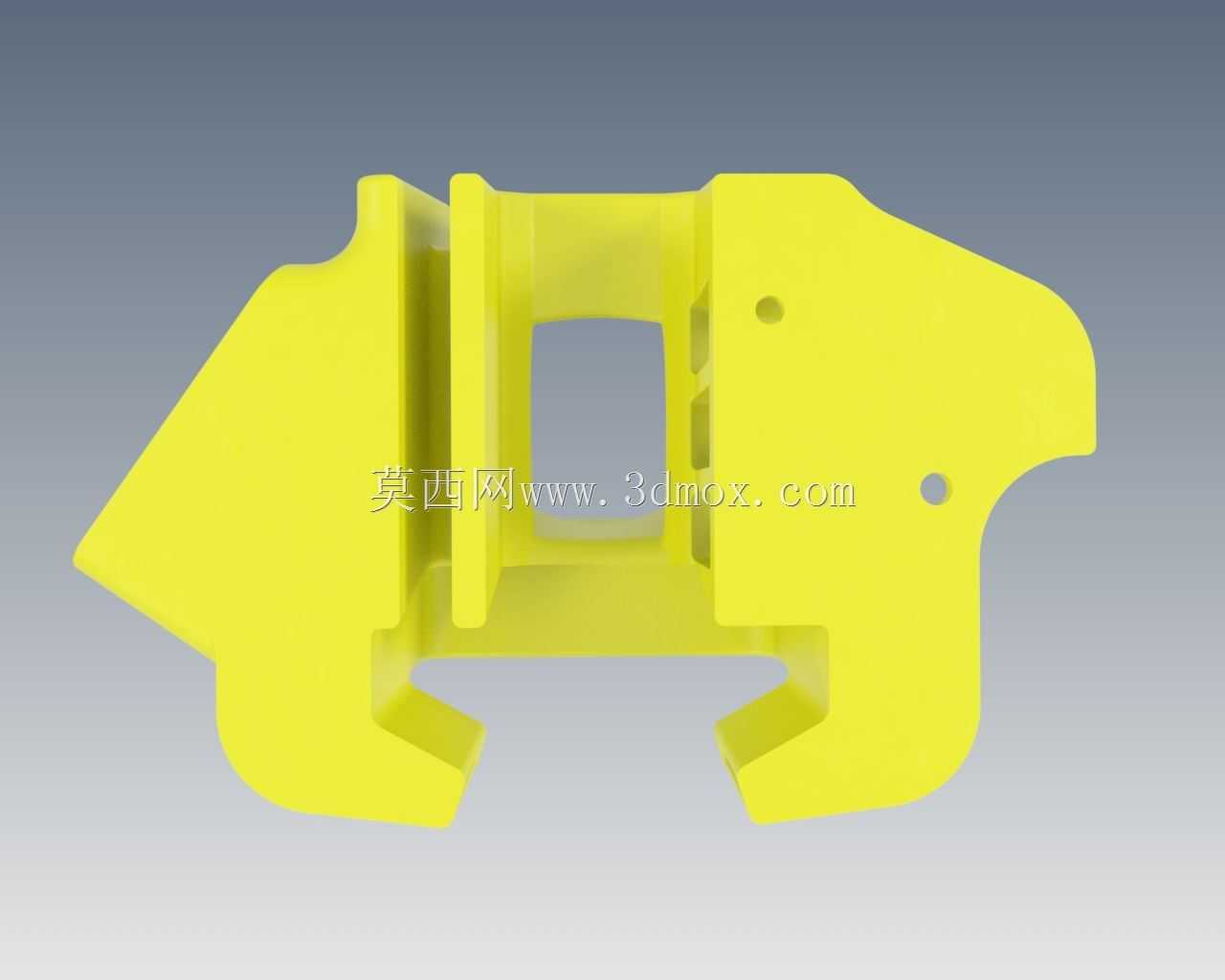

　　外形方面，壳体呈不对称包覆形态，左侧和右侧根据导轨周边空间分别设置让位与导流结构，而不是追求对称外观。中部方孔承担主要进风功能，周边小孔用于风扇固定；下部轮廓围绕滑块外形收束，使零件在紧凑机构中占用空间更小。安装时需要重点核对风扇厚度、螺钉长度、导轨滑块顶面高度以及拖链最小弯曲半径，尤其要确认壳体在轴的全行程内不与机架、限位开关和线缆发生擦碰。

　　在散热功能上，壳体不仅是风扇外罩，也承担风道转换作用。普通风扇直接吹向设备时，气流容易被滑块棱角分散；该结构通过腔体稳压和侧向导面，将进风转化为沿导轨方向的连续冷却风，提高对热端、滑块附近区域的对流效果。对于需要在封闭护罩内运行的小型设备，这种集成式外壳还能减少灰尘直接落入风扇叶片，并让布线沿壳体外侧固定，整体维护更方便。

　　结构建模时应把风扇实体、导轨滑块、安装螺钉和相邻运动件一并放入装配中检查。方孔边缘到风扇螺钉孔的距离需保留锁紧余量，侧壁与风扇外圆或方角之间要预留装配公差；底部贴合面不宜大面积满贴，应围绕关键定位点设置接触区域，以便吸收打印翘曲或注塑收缩带来的平面误差。导流翼末端与热端之间要留出安全间隙，既要让风到达目标区域，又不能在机构振动时接触高温件或运动件。

　　该类零件虽小，却直接体现了小型自动化设备改造中常见的结构约束：空间狭窄、安装孔位固定、散热需求明确、运动干涉风险高。通过将风扇固定、风道导向、导轨让位和防护功能集中在一个壳体上，可以减少支架数量，缩短装配时间，并使微型导轨模组在连续运行时保持更稳定的热环境。
