轴压设备C型立式承载机架结构

　　该立柱属于小型轴类压装设备中的核心承载构件，整体采用C形开口布局，使压装作业区在机架前侧形成开放操作空间，方便操作人员取放工件、调整定位夹具，也便于自动化产线中配套送料机构伸入工位完成上下料动作。这类结构常见于轴承压入、销轴铆接、衬套装配、小型零件校直等工序，机架需要承受压头向下施压时产生的垂直载荷与开口处的倾覆弯矩，因此在轮廓设计上没有采用单薄直板形式，而是在头部压装区域做了双侧夹板式加厚处理，让受力路径从压头安装位沿两侧立板向下传递至底部安装段，减少单侧悬臂带来的应力集中。

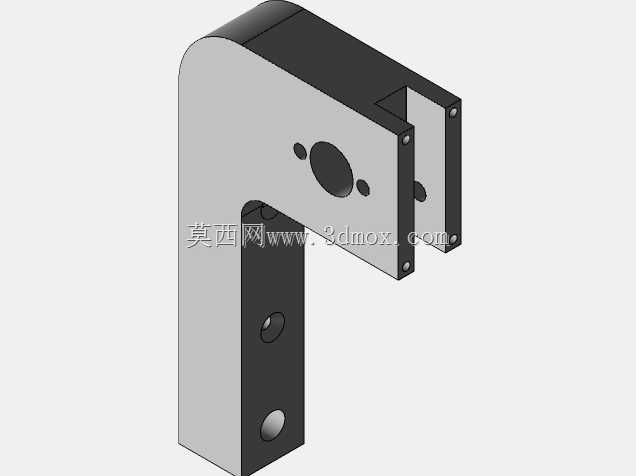

　　从三维结构可以看出，构件主体分为长竖臂、顶部弧形过渡头和前端双叉安装口三部分。长竖臂作为主要支撑柱，截面保持较高的竖向高度，用来抵抗压装反力造成的弯曲变形；竖臂下部预留了两组圆形安装孔，可用于固定底座、连接可调支脚或安装工作台面，孔位沿立柱长度方向排布，允许整机在不同高度工位上适配不同高度的夹具。顶部与竖臂衔接处采用大圆弧过渡，避免直角拐角在交变载荷下出现疲劳裂纹，圆弧外侧保留足够壁厚，使压头工作时的拉力和弯矩能够平顺扩散到整个竖臂。

　　前端双叉结构是该立柱的功能集中区，两块平行夹板之间留出压头或导向滑块的安装空间，夹板端面分布有紧固孔，用于安装导向板、气缸或液压缸连接座、位移传感器支架等附属部件。夹板中间的大孔可作为压头组件的铰接或避让位置，周边小孔分别承担定位销连接、螺栓锁紧和管路附件固定作用。双夹板对称布置的好处在于，压装力作用线尽量靠近两板中心平面，机架受力后开口处的变形更加对称，压头下行时不易偏摆，这对轴类零件压装十分关键；一旦机架刚性不足或导向不对称，工件容易出现压歪、卡滞、轴承外圈损伤等问题。

　　设计思路上，该构件兼顾了焊接机架的工艺性和铸件机架的受力连续性。外形以平板切割后组焊为基础，头部圆弧可通过板材数控切割获得，双叉部分由两侧板与中间隔板拼合，内部形成局部箱形结构，在不明显增加重量的前提下提升抗扭刚度。对于小批量设备制造，这种结构比整体铸造成本更低、改型更快；对于载荷较大的场合，也可在侧板内侧增设加强筋或把关键孔位改为镶套结构，以提高重复装夹后的孔位精度和耐磨性。

　　安装边界方面，立柱底部需要与设备底座或工作台面保持可靠贴合，紧固孔应配置足够规格的螺栓，并在装配时控制立柱工作面与压头运动方向的平行度。前端开口高度决定了可容纳工件和夹具的最大空间，选型或改型时不能只核对总高度，还要检查压头缩回后开口净空、双叉内侧宽度、夹板端面孔距以及竖臂与送料轨迹之间的干涉范围。若用于自动压装线，立柱侧面还可预留传感器和防护罩安装位，使机架不仅承担载荷，也成为定位、检测和安全防护组件的安装基准。整体结构紧凑，开口操作方便，受力路径明确，适合作为小型压装单元、实验工装和台式压力设备的立式支撑主体。
