桌面级木质框架三轴数控雕刻机结构

　　这套小型三轴数控加工设备采用木质框架作为主体承载结构，整体外形边界控制在300mm×300mm×250mm区间，属于典型的桌面级轻型加工装备，定位面向小尺寸工件的雕刻、铣削、开槽与轮廓加工场景，常见于个人创客工坊、教学实训空间、小型手板打样工位，可对软木、亚克力、薄铝片、发泡材料等低切削载荷工件完成二维刻字与三维曲面铣削作业。

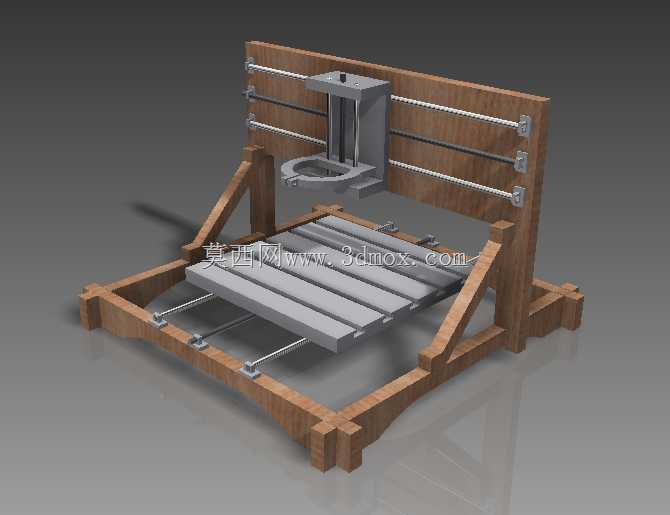

　　从结构布局来看，设备采用龙门式动梁架构：底部为双层木质方料拼接的矩形底架，四根斜向支撑木方分别连接底架四角与后侧立板，形成三角稳定支撑，抵消切削过程中Y轴进给产生的侧向倾覆力矩；底架上方平行铺设两根光轴导轨作为Y向运动导向，工作台托板通过直线轴承跨接在Y轴光轴上，由底部丝杠驱动完成前后进给。后侧立式木质背板作为X轴承载基体，两根平行光轴横向固定在背板正面，Z轴主轴滑座通过直线轴承挂载在X轴光轴上，由横向丝杠带动完成左右进给；Z轴滑座内部集成竖直导向光轴与传动丝杠，主轴安装座沿Z向导轨上下移动，实现刀具的进刀与抬刀动作。

　　设计层面选用木质框架并非单纯出于成本考量：松木或榉木方料的内阻尼远高于型钢焊接机架，能够有效吸收主轴高速运转产生的高频振动，降低铣削纹路的振纹概率；同时木方裁切、打孔、拼接的加工门槛极低，无需大型钣金或焊接设备即可完成机架自制，非常适合非工业场景下的设备搭建。框架所有拼接节点均采用榫接加螺栓锁紧的复合连接方式，底架横梁与纵梁的交接处预留沉头孔，通过内六角螺栓拉紧，避免长期交变载荷下木构件出现松动位移；后侧立板与底架之间的斜撑采用45度对称布置，既限制立板向后的挠曲变形，也不占用工作台上方的作业空间。

　　运动副配置上，三个进给轴均采用「光轴导轨+滚珠丝杠」的经典组合，导轨轴端通过带座轴承固定在木质机架的预设安装孔内，轴承座与木框架之间加装金属垫片分散压紧力，避免木材局部压溃；丝杠两端配置支撑座，一端通过联轴器与步进电机输出轴直连，电机法兰直接固定在机架外侧的木方端面上，安装面预先铣平保证电机轴与丝杠的同轴度。工作台面采用多根平行铝条拼装而成，铝条上预留T型槽或螺丝孔位，用于装夹工件、固定平口钳或吸盘夹具，铝质台面的平整度远高于木质台面，长期使用不易划伤变形，同时不会像金属整板那样大幅增加运动部件的重量，兼顾刚性与运动惯量控制。

　　实际安装边界方面，设备整体占地面积不足0.1平方米，放置在普通工作台面上即可使用，无需额外做地基锚固；机架后侧预留电机与走线的避让空间，主轴电机、三个进给步进电机的线缆可沿木框架内侧的线槽布设，避免运动过程中线缆拖拽干涉。加工有效行程大致覆盖200mm×200mm×100mm范围，足以容纳绝大多数小型标牌、工艺摆件、PCB板、软金属小零件的加工需求。

　　结构设计中也充分考虑了轻型设备的刚性短板：木质构件的截面尺寸均做了加宽处理，底架纵梁、横梁采用双层木方叠合粘接，提升截面惯性矩；X轴背板并非单块薄板，而是由上下两根横向木方加两侧竖框组成框式结构，减少X轴导轨跨距带来的中部下垂。主轴安装位预留了标准夹具安装孔，可适配不同功率的风冷主轴，用户可根据加工材料的硬度更换对应扭矩的主轴单元，拓展设备的加工适配范围。

　　这类设备的三维结构完整还原了从机架搭建、导轨装配到传动组布局的全部细节，对于想要自制小型数控设备的从业者而言，可直接参考其木框架的节点设计、支撑布置方式，规避轻型机架刚性不足、运动干涉、装配公差累积等常见问题，也可作为数控实训教学中三轴机床结构原理的直观演示载体。
