平行梁式称重测力承载传感器结构

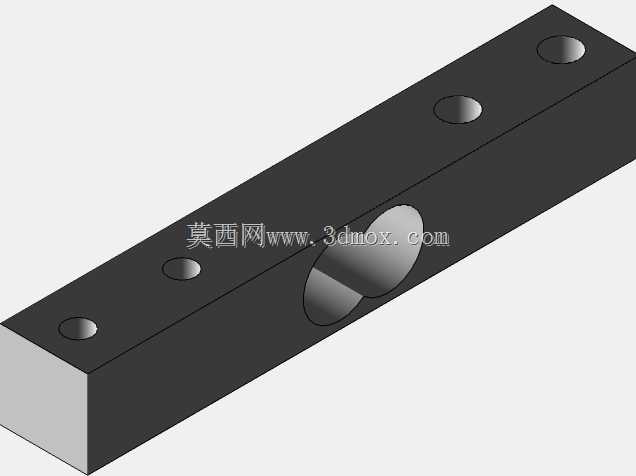

　　该零件属于平行梁式称重测力传感器的弹性承载主体，整体采用长条矩形截面梁体构型，是小量程台秤、配料称重工位、自动化检重设备以及实验载荷测试架中直接承担载荷并传递应变信号的核心机械结构。梁体沿长度方向布置多组安装孔，两端区域的沉孔用于将传感器固定在设备基座或秤台支架上，中部大圆孔为应变区让位与线缆、贴片空间的组合结构，孔周薄壁区域在受载时产生可控弹性变形，贴附于梁体内部应变区的电阻应变片可将微变形转化为电信号，经后续变送电路换算后输出重量数值。

　　从实际装机场景看，这类梁式传感器多用于电子平台秤、包装计量工位、料仓称重支撑脚、自动化生产线在线检重段以及小型装配压装设备的力值反馈环节。设备运行时，被测载荷通过上方承载板或压头作用于梁体受力端，固定端通过螺栓与机架刚性连接，梁体在弯矩作用下产生与载荷成正比的弹性挠曲；中部开孔结构刻意削弱了局部截面刚度，让应变集中在预设贴片区域，既保证满量程下应变片处于最佳工作微应变区间，也避免梁体其余部位产生多余变形影响测量线性度。梁体上下表面的多个小孔分别承担安装定位、过载限位配合以及附件固定作用，孔位间距按照常规台秤安装边界设计，可直接适配多数小量程称重平台的支撑脚布局。

　　结构设计上，矩形外轮廓保证了梁体两个方向的刚度匹配，长度方向远大于截面高度，符合悬臂梁或简支梁测力的力学模型；中部横向贯通圆孔将实心梁分割为上下两条受力薄壁，受载时上下壁分别产生拉压应变，差分布置的应变片可抵消温度漂移与侧向干扰力。两端安装孔采用沉头结构，螺栓锁紧后头部不凸出梁体表面，方便上方秤台平板贴合安装，减少附加弯矩。梁体端部预留的平面加工基准面，可在装机时保证支撑面与受力面的平行度，避免偏载带来的测量误差。

　　外形边界方面，长条形主体适合嵌入秤体框架内部，整体高度尺寸紧凑，不需要额外大体积安装空间；宽度方向与常规称重支撑脚安装尺寸匹配，多传感器组合使用时，四点支撑布局可覆盖较大面积的秤台，单只传感器承担四分之一额定载荷。安装过程中需保证固定螺栓的预紧力均匀，梁体周边预留侧向间隙，防止限位结构触碰梁体限制自由变形；中部圆孔区域不得额外夹持或支撑，否则会改变应变传递路径，造成输出非线性。

　　在三维建模环节，该结构需要重点还原各孔的同轴度、沉孔深度以及中部圆孔与梁体壁厚的相对关系，这些尺寸直接决定弹性体的刚度与量程。建模时可先建立长方体基体，依次切除两端安装沉孔、顶面定位小孔与中部大通孔，再对孔口锐边做轻微倒角处理，避免热处理与贴片工序中出现应力集中。工程应用中，该类弹性体通常选用铝合金或合金钢材质，铝合金版本适用于小量程、对灵敏度要求高的商用秤场景，合金钢版本则用于冲击载荷较多、过载风险高的工业称重工位。配合外围的称重变送器、接线盒与显示仪表，即可组成完整的重量检测单元，为设备提供实时载荷数据，支撑定量下料、缺件检测、重量分选等自动化工艺动作。
