可折叠便携笔记本电脑支撑托架结构

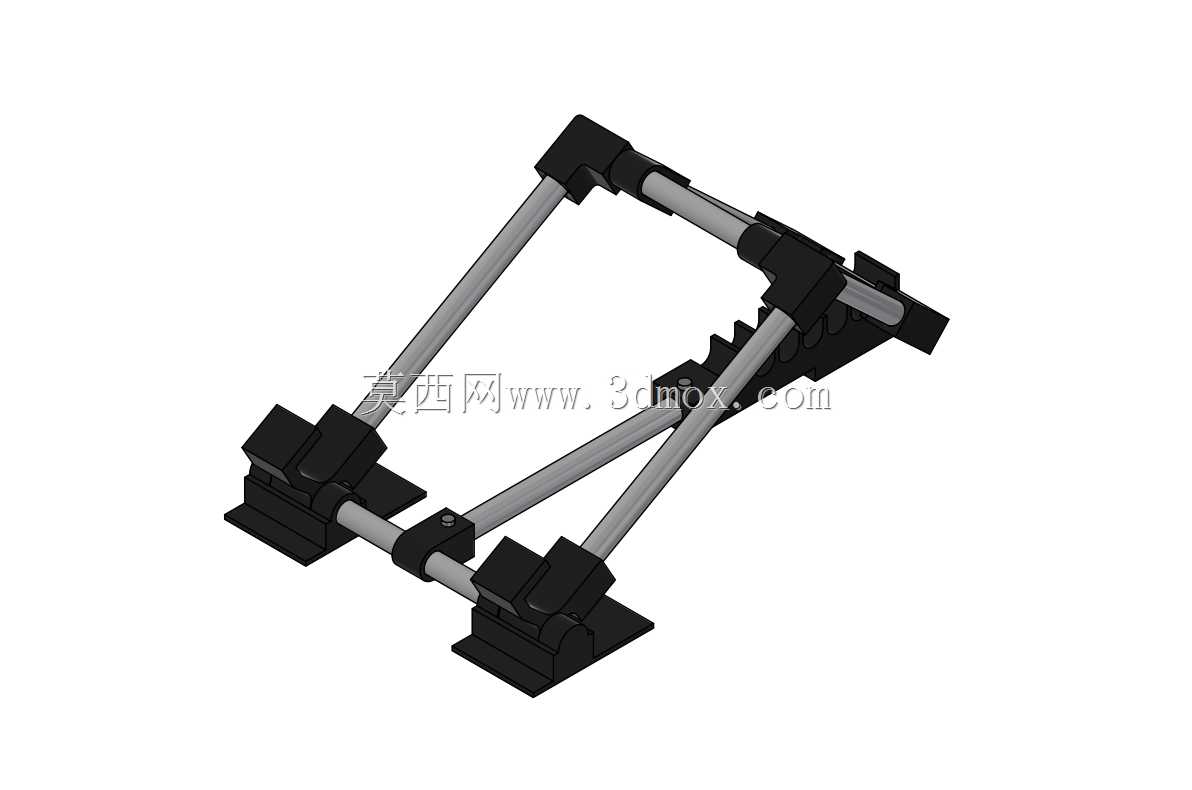

　　该支撑托架面向移动办公、桌面工位调整、临时展示与居家学习等场景，主要解决笔记本电脑直接放置在桌面时屏幕高度偏低、视线角度不合理、底部进风空间不足的问题。结构采用可折叠交叉连杆方案，展开后形成稳定的倾斜支撑面，收纳后杆件相互靠拢，整体厚度和占用空间明显减小，便于放入背包或抽屉中携带存放。

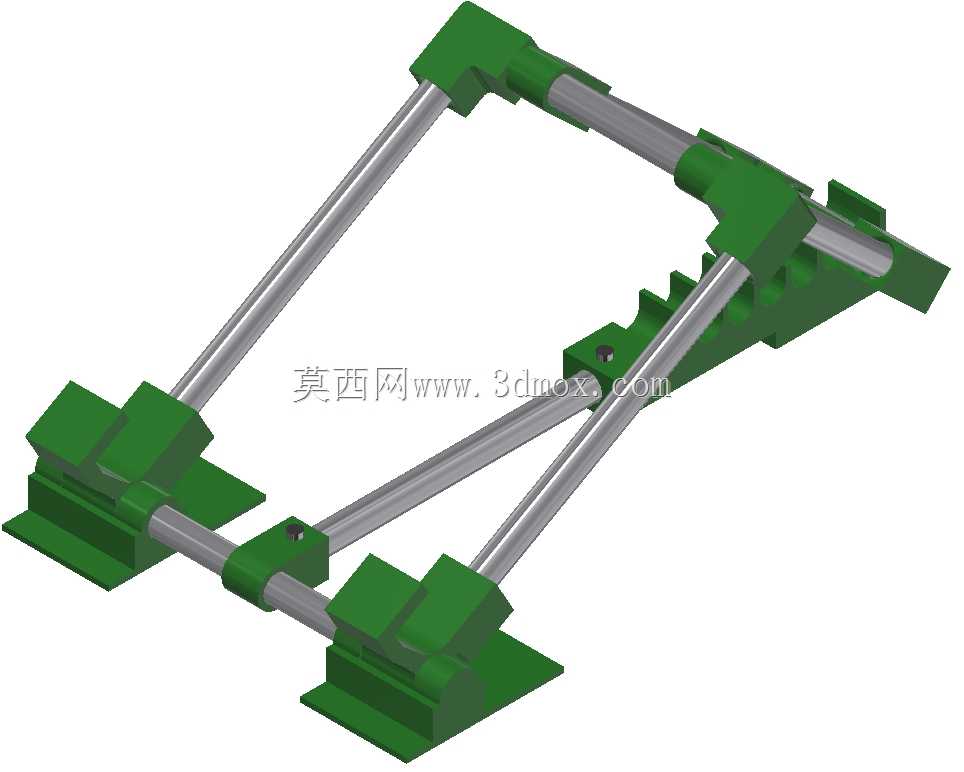

　　托架的承力部分由两根直径9.7mm的铝管和多组3D打印连接件组成。铝管承担主要弯矩和拉压载荷，表面光滑、重量轻，适合作为跨距较长的支撑杆；打印件则集中布置在端部铰接点、底部脚垫和顶部挡边位置，用于实现角度限位、杆件夹持、防滑接触和设备边缘阻挡。两类材料分工明确：金属管负责刚性骨架，非金属件负责复杂形状、摩擦接触和快速制造，避免了全部采用塑料件时跨中刚度不足的问题，也减少了全金属支架需要大量折弯、焊接或机加工的成本。

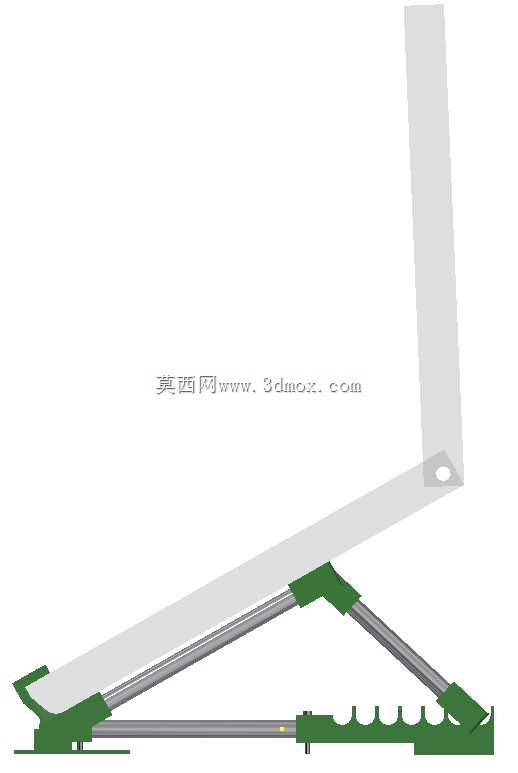

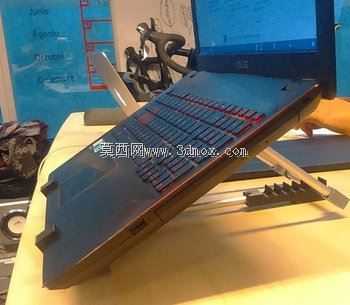

　　从使用方式看，笔记本电脑放置在托架上部斜面上，底边由前端挡块限制滑移，背部或底面由杆件形成的支撑框架托住。底部四个接触点采用较宽的脚垫结构，与桌面接触时形成较大摩擦面，能够降低打字过程中支架整体后移或侧滑的概率。交叉杆件在展开状态下构成近似X形的稳定机构，前后方向的支撑距离决定抗倾覆能力，左右两支承组之间的宽度则决定笔记本底面的侧向稳定性。设计时需要保证电脑重心投影落在底部支撑多边形内部，尤其在屏幕打开、键盘受力敲击或用户轻微触碰屏幕时，支架不应出现前倾、后仰或侧向扭转。

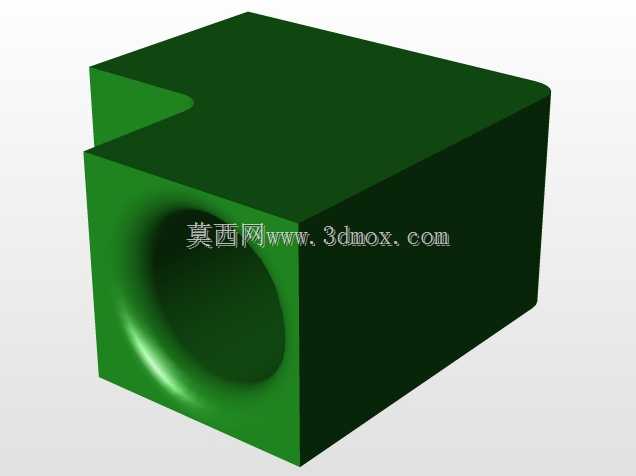

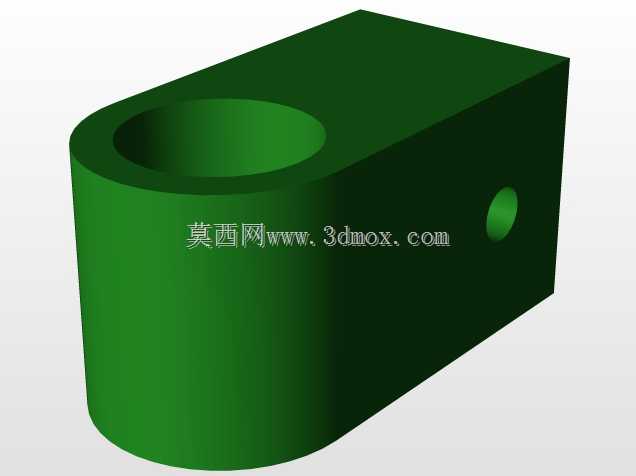

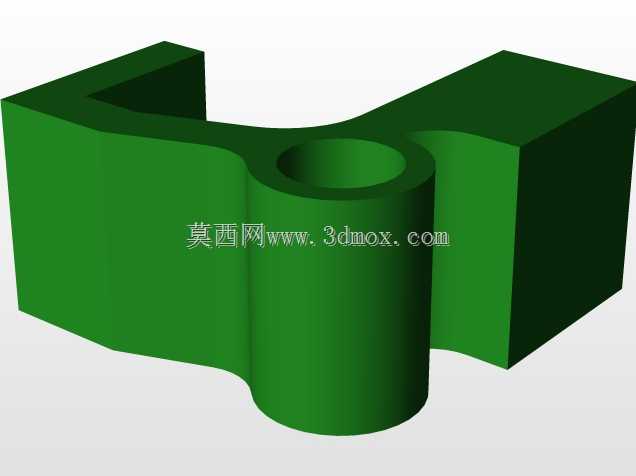

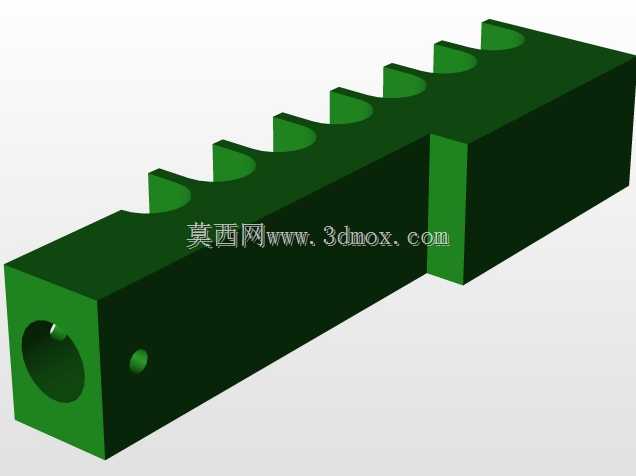

　　铰接区域是该结构的关键。连接件既要让铝管在收纳时转动收拢，又要在工作角度下提供足够的夹持力，避免支撑面缓慢下沉。端部打印件可采用包覆式孔位与铝管配合，通过孔壁抱紧、销钉横穿或紧固件压紧来固定相对位置。若采用纯摩擦锁紧，需关注塑料件长期使用后的蠕变和磨损；若增加横向销钉，则应在铝管对应位置加工销孔，并使销钉承受剪切载荷，这样角度保持更可靠。模型中各铰接点的同轴度需要在建模时统一约束，左右两组支架应保持对称，否则展开后会出现高低差、杆件别劲或电脑放置不平的现象。

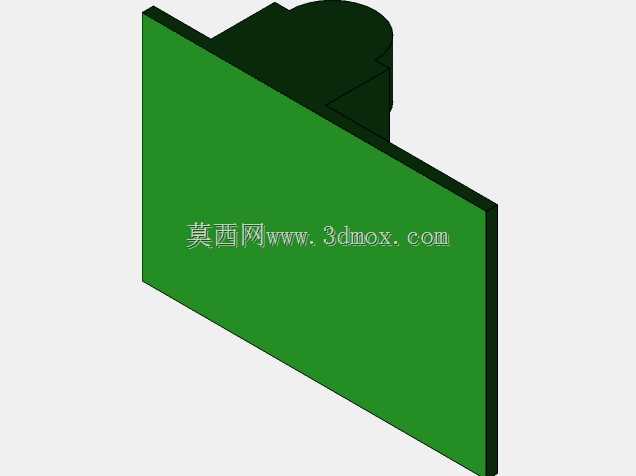

　　外形尺寸方面，该类支架的展开高度、斜面倾角和底部纵深需要围绕常见笔记本尺寸协调。支撑宽度应覆盖13至16英寸笔记本的主要底面接触区，前端挡边高度不宜过大，以免遮挡电脑前缘接口或影响触控板附近操作；底部纵深则要保证桌面接触点前后拉开距离，使倾斜状态下的重力分量能够被稳定承受。铝管长度直接决定折叠后的包络尺寸和展开后的抬升高度，管径选取9.7mm时，应结合壁厚校核中部挠度，避免电脑放置后支撑面出现明显弹性下沉。

　　安装边界上，该支架不需要固定在桌面上，属于移动式辅助支撑器具。布置时应保证底部脚垫完全落在平整台面内，后侧支撑点不能超出桌面边缘；若在玻璃、光滑板材或震动桌面上使用，可通过脚垫材料增加摩擦系数。支架上方放置的设备应避免超过设计承载范围，过厚的游戏本或底部异形突出的设备需要核对与挡块、杆件的干涉情况。杆件之间的折叠间隙也要控制，间隙过小会导致展开和收拢卡滞，间隙过大则会产生晃动并影响定位精度。

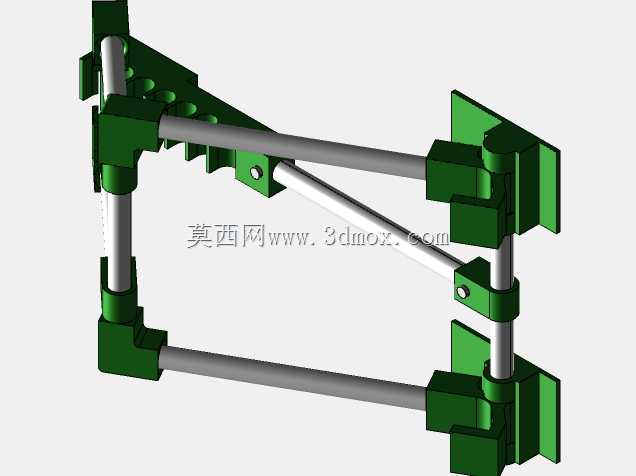

　　建模过程中，铝管可按标准圆管截面建立，重点保证中心线长度、铰接点间距和左右对称关系；打印件需体现包角、加强肋、销孔、脚垫槽和挡边等细节。装配验证时应检查折叠全过程中杆件是否与塑料件发生碰撞，展开极限位置是否有明确止挡，电脑模型放入后是否与管体形成线接触或局部点接触。对于需要实物制作的人员，还可在打印件受力根部增加圆角和加厚区域，在铝管端部设置防脱结构，使支架在反复折叠、承载和搬运条件下保持稳定。整体结构简洁，零件数量少，既能作为桌面人体工学辅具使用，也适合作为折叠机构、管架连接和3D打印工装设计的参考案例。
