Tevo狼蛛1.75长丝挤出机结构

　　这套结构面向桌面级FDM熔融沉积成型设备的送丝挤出环节，适配Tevo Tarantula机型常用的1.75mm直径耗材，是打印头前端完成长丝稳定输送、压紧与导向的核心组件。实际装机时，它通常布置在X轴运动滑台或机身固定送丝位置，通过支架与光轴、铝型材或打印头连接板配合，把PLA、ABS、PETG等盘装长丝按切片软件给定的进给量推入热端喉管。与远端送丝方案相比，近程布置时挤出机距离熔融腔更短，回抽响应直接，柔性耗材的推送阻力和弯折失稳风险也更容易控制。

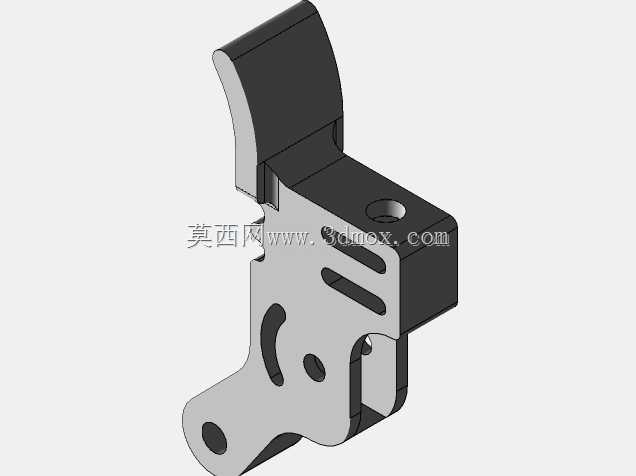

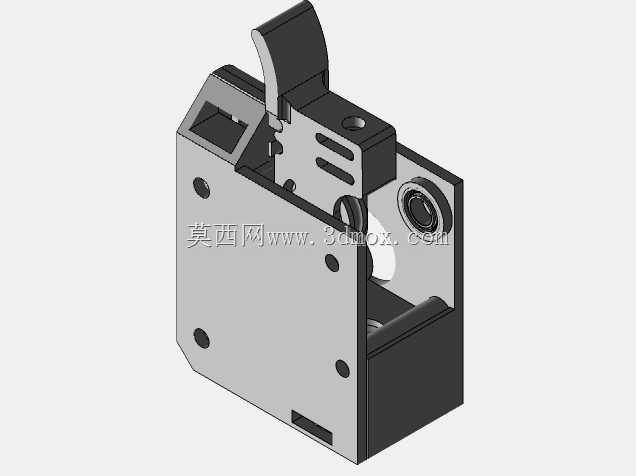

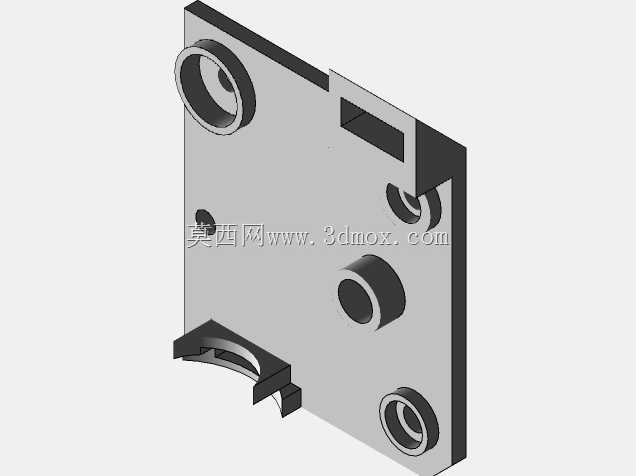

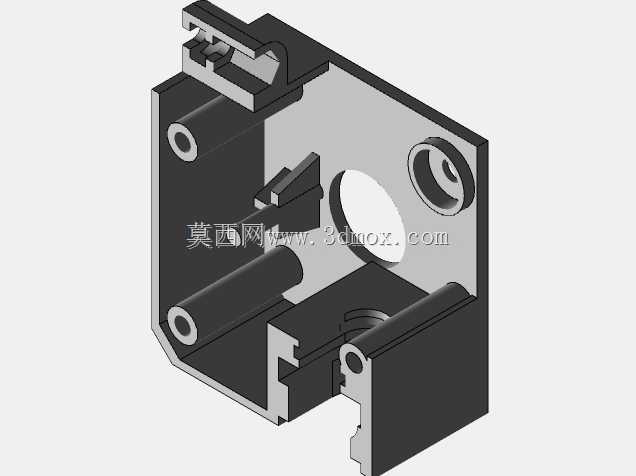

　　从结构组成看，模型包含主体安装板、侧向压紧摆臂、送丝齿轮安装位、惰轮压紧位、轴承孔、长丝导向通道以及顶部扳动释放手柄。主体板件承担定位和承载作用，多个圆孔用于固定电机、轴承、导向件或连接支架；侧面开孔让送丝轮与耗材接触，形成可靠的摩擦驱动。压紧摆臂通过转轴和弹性件把惰轮压向主动齿轮，使长丝被夹持在齿轮齿面与滚轮之间。顶部手柄的作用是在穿丝、换料或堵头清理时快速释放压紧力，操作人员扳开手柄即可让耗材通道松开，穿入长丝后再复位夹紧。

　　设计思路上，这类挤出机构重点处理三个工程问题。其一是送丝力与打滑控制，主动轮齿面需要适度咬入耗材表面，但又不能过深造成碎屑、切屑或耗材变形；惰轮压力通过弹性件调节，使不同硬度材料都能获得稳定牵引力。其二是长丝对中，入口、驱动点和出口热端轴线应尽量保持连续直线或小转折路径，避免长丝在壳体内形成S形弯曲。模型中的开槽和孔位正是为了约束丝材路径，让1.75mm耗材在进入喉管前保持固定姿态。其三是维护可达性，打印过程中需要频繁换色、清理残留或检查齿轮，摆臂和手柄采用外露、可快速开合的形式，能够减少拆装工具需求。

　　外形与安装边界方面，该组件整体呈紧凑盒式支架形态，主体板近似矩形，侧面带有轴承容纳孔和电机连接孔，顶部摆臂抬起后会占用额外高度空间。布局时不能只看静态闭合轮廓，还要检查摆臂张开角度、送丝电机尾部长度、紧固件端头以及耗材盘导入方向。若安装在运动打印头上，X轴左右移动和Z轴抬升过程中，应确认挤出机边缘不会与机架、限位开关、线束、热端风扇罩发生干涉；若作为远端送丝固定在机架上，则需关注送丝管弯曲半径，过小的弯曲会增加长丝推送阻力，尤其TPU等柔性材料更容易出现进给滞后。

　　在应用场景上，该结构适合桌面3D打印机改装、近程挤出升级、教学样机搭建以及小型自动化熔融堆叠设备开发。工程师在参考建模时，可围绕板件厚度、齿轮模数、压紧弹簧刚度、轴承同轴度和热端安装接口进行校核。主体板既要承受电机扭矩和压紧反力，又要控制重量，运动端安装时尤其要降低悬垂质量，以减少惯性对打印精度的影响。孔位设计应保证电机轴与送丝轮同轴，轴承座与惰轮轴平行，否则会出现齿轮偏磨、耗材一侧受力、出丝不均等现象。

　　长丝通道的尺寸也需要结合材料公差考虑。1.75mm耗材实际直径存在波动，导向孔过小会增大摩擦并容易卡住，过大则失去对中作用；驱动区附近应让丝材受到明确夹持，而入口和出口处保留顺畅过渡。压紧臂的限位面决定开合行程，行程过小不利于穿丝，过大则可能使弹簧脱离有效工作范围。对于需要高速打印的工况，还应配合散热和热端隔离，避免喉管热量向上传导导致长丝提前软化，造成进料通道堵塞。

　　整体来看，该模型把送丝驱动、压紧释放、路径导向和安装集成在一个小型组件中，结构直观，适合作为FDM打印机挤出系统的结构参考。实际设计时应结合电机尺寸、热端类型、送丝管接口和安装机架重新核对孔位与边界，在保证夹紧力的同时兼顾维护便利性和运动空间。
