桌面级熔融沉积成型3D打印机整机结构

　　这套桌面级熔融沉积成型设备的结构方案，面向小尺寸样件快速试制、创客空间教学验证、工装夹具小批量打样以及非标零件前期结构校核场景，整机有效成型幅面控制在150mm×150mm区间，Z向成型行程匹配常规桌面打印需求，整体占地边界紧凑，可直接放置在标准实验台、工位桌面或小型研发隔间内使用，不需要额外浇筑地基或预留大型设备维护通道。

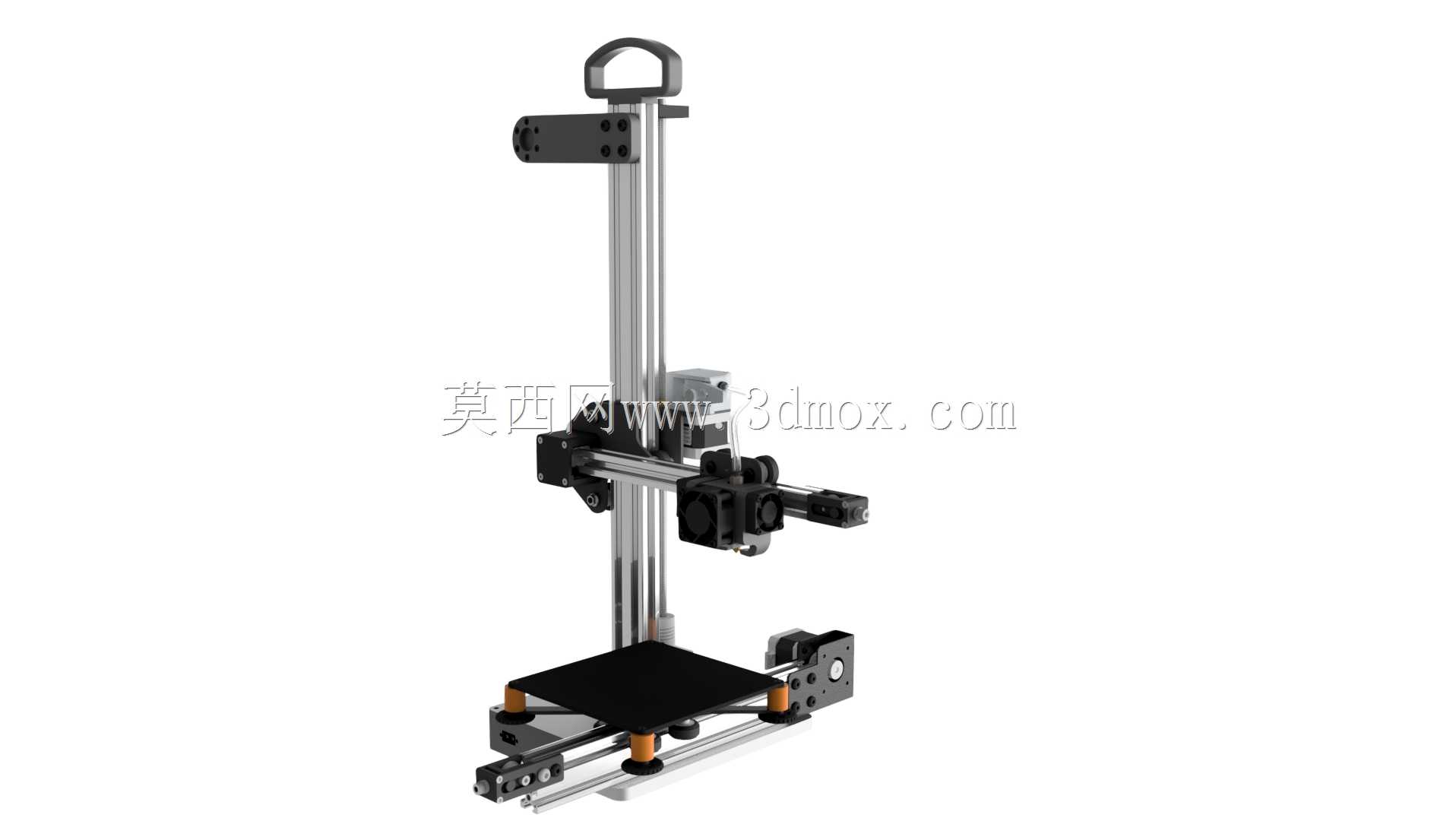

　　从框架选型逻辑来看，整机承载主体采用标准铝型材拼装而成，型材槽道同时承担结构支撑与附件安装基准两种作用，X轴运动横梁、Z向升降立柱、底部成型平台支架均依托型材端面和槽内螺母完成锁附，这种设计思路在桌面增材设备里十分常见，优势在于加工件数量少、装配累计误差可控，后期维护时不需要专用工装即可拆解更换直线光轴、同步带或限位开关。框架顶部设置一体式提手，提手跨接在两根Z向立柱顶端，受力路径直接传递到型材主框架，搬运时不会拉扯运动横梁或电气安装板，设备转场、工位调整时单人即可完成短距离移位。

　　运动轴系的布置遵循笛卡尔坐标机型的成熟方案，Z轴采用双光轴导向搭配丝杆驱动，热床平台沿Z向做逐层升降动作，两根光轴平行度在装配时以型材基准面为靠模调整，可避免平台升降过程中出现偏摆、层纹错位问题。X轴模组横向架设在Z轴滑块之间，挤出打印头沿X向做横向往复运动，Y向送料运动整合在底部热床组件上，热床通过底部线性导向件完成前后进给，三个轴的运动负载相互独立，调试时可以单独校验单轴走位精度，不会出现多轴耦合导致的调机困难。

　　挤出与热端组件安装在X轴滑动拖板上，拖板集成了进料齿轮、散热风道、喉管固定位以及喷嘴安装座，耗材从远端料架送入挤出轮后，经喉管加热熔融从喷嘴挤出，拖板侧面预留了风扇安装位，可对刚挤出的耗材进行强制冷却，保证悬垂结构、小跨度桥接特征的成型质量。底部热床组件采用平板支撑结构，平台四角设置调平螺钉与弹性缓冲件，旋转调平螺母即可改变平台与喷嘴之间的间隙，补偿框架装配带来的平面度误差，平台表面可粘贴柔性贴膜或磁性贴膜，打印完成后直接取下样件即可，不需要额外铲刀暴力撬取，降低平台变形风险。

　　电气元件的安装空间集中在框架底部与侧方型材空位处，电源模块、主控板、限位开关走线均可沿型材槽道布设，线束用扎带固定在槽内，避免运动部件往复移动时拉扯线缆，X轴拖板的走线采用拖链或柔性弯曲区段布置，长期往复运动中线材弯折半径始终处于允许范围，减少断线、接触不良故障。整机各运动模组的安装边界都预留了维修余量，同步带张紧轮、联轴器、锁紧螺钉的操作位置无遮挡，日常更换喷嘴、清理热床残留、调整皮带张紧度时不需要大面积拆解外壳。

　　在实际产线研发场景中，这类小幅面设备常被放在机械设计工位旁，设计人员完成非标卡扣、治具压板、传感器安装座的三维建模后，可直接输出路径完成样件打印，用来提前验证装配干涉、手持握持手感以及管路走位空间，不需要等待外协机加工排期。教学场景中，敞开式的框架结构可以让学生直接观察三轴运动逻辑、挤出送料过程以及层积成型原理，型材拼装的结构也方便学生自行拆解改装，拓展双喷头、激光雕刻头或者自动调平传感器等功能模块。

　　结构设计阶段对各部件的干涉边界做了完整校核：X轴打印头运动到左右极限位置时，挤出电机、散热风扇不会碰撞Z轴立柱；热床Y向移动到前后端点时，平台边框不会触碰底部型材横撑；Z轴上升到最高行程处，拖板与顶部提手、料架之间仍留有安全间隙，不会发生硬限位撞机。所有受力连接点均采用标准紧固件锁附，钣金件、打印件与铝型材的配合孔位留足装配公差，既保证整机刚性，又控制整体整机重量，兼顾桌面使用的稳定性与搬运便携性。
