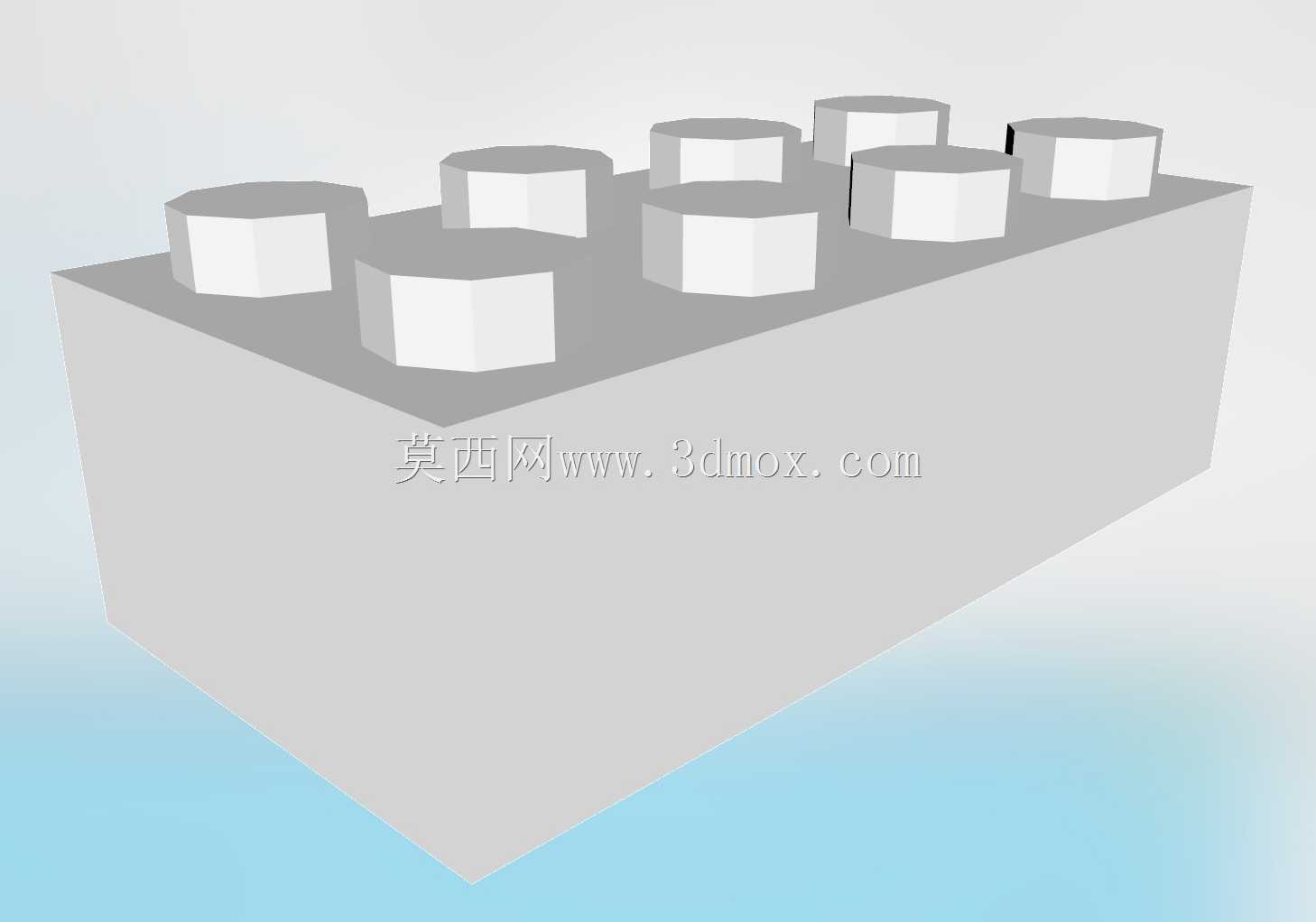

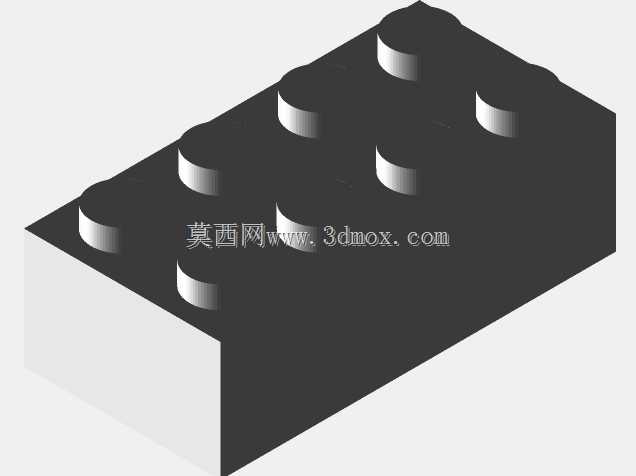

这个积木块的建模重点不在复杂曲面,而在凸点阵列、配合间隙和脱模方向的控制。顶面布置两排共八个圆柱凸点,凸点承担上下叠层时的定位与摩擦锁紧作用;底面需要对应形成可容纳凸点的空腔,使多层积木能够沿竖直方向压合,并在横向保持相对固定。
从结构功能看,单个积木块属于标准化拼装单元,适用于教学演示、快速原型、玩具结构验证以及小型工装定位块的概念设计。凸点直径、高度和间距决定插拔手感:过盈过大,装配时需要较大压力,反复拆装后容易磨损;间隙过大,叠层后会出现晃动,无法维持稳定造型。因此建模时需要把凸点外侧与下方积木孔壁之间的配合关系作为核心,而不是只做出外观形状。
外形上,主体采用矩形砖体,侧壁保持平直,顶面凸点按规则矩阵排列。砖体底部不宜做成完全实心厚块,实际注塑件通常会在内部设置肋板和减胶区域,以控制收缩、缩短冷却周期并降低材料消耗。三维结构中可以把外壁厚度、底部边框、内部加强肋和凸点根部圆角统一考虑:外壁保证握持和拼装刚度,肋板支撑顶面,凸点根部圆角减少应力集中,底部开口则为成型时的型芯留出空间。
安装边界主要体现在拼装网格上。积木块之间依靠统一节距实现互换,凸点中心距必须保持一致,才能与同系列砖块在长度、宽度方向连续拼接。若把该结构用于机械教学或非标夹具,可以把凸点节距理解为一种轻型定位接口:上层零件压入后,依靠凸点侧壁限制平面位移,依靠压合摩擦抵抗轻微拉脱。但它不适合承受大载荷或精确定位,工程使用中更适合作为低应力、可视化、可反复拆装的模块化载体。
建模顺序上,可先建立矩形本体,再按阵列生成凸点,随后处理底部空腔和内部支撑。凸点不宜使用尖锐直角边缘,顶部可设置轻微导入倒角,使压入过程更平顺;凸点与顶面交接处保留小圆角,可避免塑料件在频繁插拔时产生白痕或开裂。侧壁与底面交界也应根据制造方式设置拔模斜度,若面向注塑生产,外表面和内表面的拔模方向需要分别核对,防止开模时拉伤。
从装配关系看,八凸点布局对应较大的接触面积,比小块积木具有更好的站立稳定性。它可以作为底层基座,也可以作为墙体、横梁或垫块使用。横向拼接时,相邻砖块通过侧面贴合形成连续平面;上下叠装时,凸点进入下一块的底部空间,形成类似卡扣的约束。虽然结构简单,但它完整呈现了标准化接口、阵列定位、材料壁厚、拔模和装配公差这些机械设计中常见的要点。
在实际项目中,这类零件还可用于验证3D打印的层厚、孔径收缩和表面摩擦表现。若采用打印方式制作,凸点尺寸通常需要根据材料收缩和表面粗糙度微调;若采用注塑方式,则要进一步考虑浇口位置、熔接痕和排气。无论采用哪种制造方式,模型都应保持几何规则、阵列对称、壁厚均匀,使拼装功能与外观比例同时得到保证。
