8020铝型材配套1010槽位滑块连接构件

　　在非标自动化机架、工业防护围栏、桌面型工装台架以及模块化输送线的搭建过程中，铝挤压型材的侧向拼接一直是结构设计里容易被忽略却直接影响整机刚性的环节。常规的直角连接件多依赖端面攻丝或者外置角码，当两根8020规格的重型铝型材需要在平行立面之间完成卡位对接，且对接位置落在型材侧面1010标准槽口的异形槽腔内时，普通螺栓加角码的方案要么需要在型材可视面额外开孔破坏外表面平整度，要么外置连接件突出型材立面，后续安装钣金护板、透明亚克力防护门或者走线槽时会出现干涉，不得不额外加垫垫块调整间隙，既增加装配工时，也让机架外观看上去零散杂乱。这款滑块构件正是针对这类拼接场景开发的嵌入式连接零件，整体结构完全藏入两根对接型材的槽腔内部，装配完成后连接件没有任何部分突出型材基准面，护板、封条、传感器安装轨都可以直接贴紧型材立面铺设，不需要为避让连接件修改外围钣金尺寸。

　　从实际装配逻辑来看，现场施工时不需要对8020铝型材做任何二次铣削、钻孔或者攻丝加工，先将滑块从其中一根型材的槽口端部顺着槽道滑入预设对接位置，滑块中部的卡位凸台会预先卡入1010槽底部的防退卡槽，避免滑块在槽内自由窜动，随后将另一根待对接的型材对齐槽位平移推入，滑块两侧的对称卡位翼缘会同时嵌入两根型材各自的槽腔钩边下方，配合槽内预置的锁紧螺栓拧紧后，滑块的上下斜面会同步胀紧两根型材的槽内壁，在两根平行型材之间形成双向的拉紧张力，既限制两根型材沿槽长方向的相对滑移，也抵消对接面之间的张开间隙，让拼接后的型材组件在承受垂直于对接面的侧向载荷时，不会出现接缝处错位、外翻的问题。

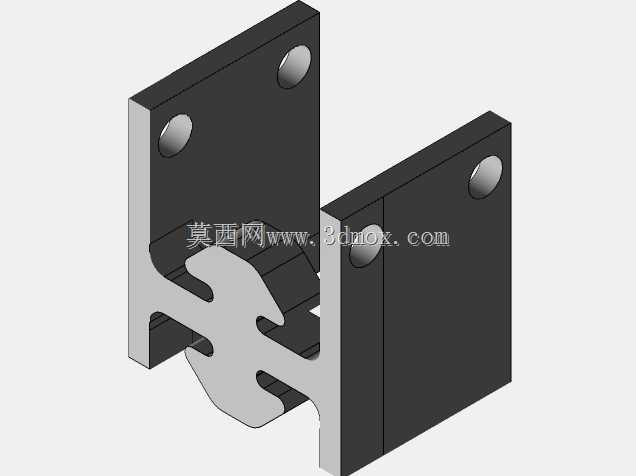

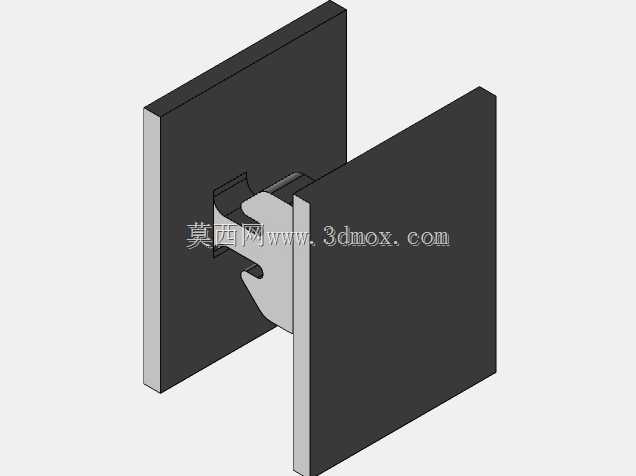

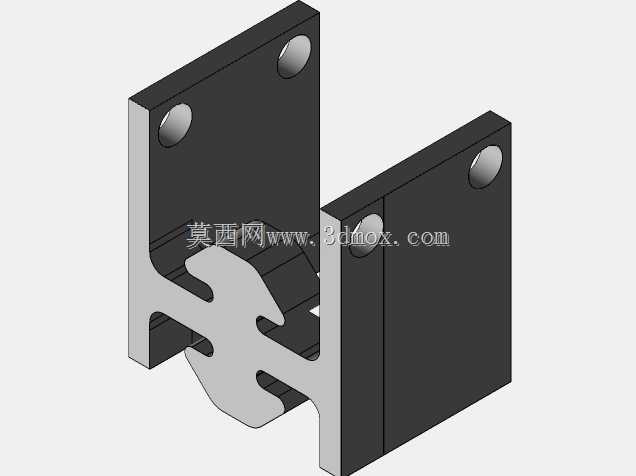

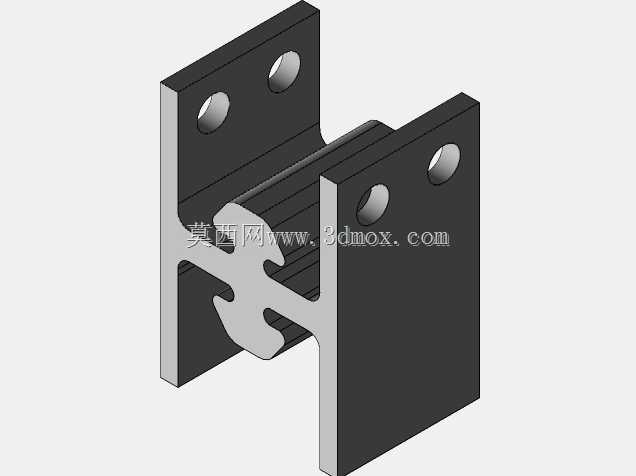

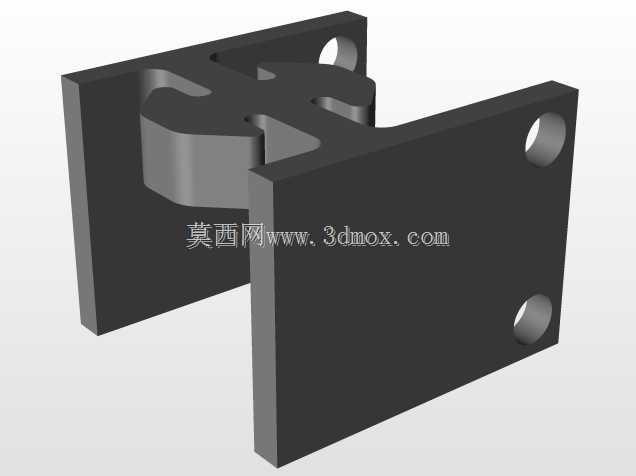

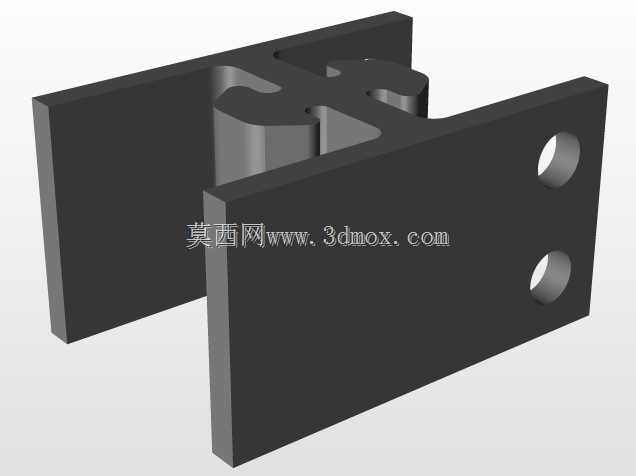

　　结构设计上没有采用市面上常见的单翼偏心滑块结构，单翼滑块在锁紧时单侧受力，长期受设备运行振动影响容易出现螺栓松动、卡位偏移的隐患，这款构件采用双侧对称承力的造型，中间连接段的厚度做了针对性减薄，既保证滑块可以顺利从型材槽口装入，又让两侧翼缘的受力完全对称，锁紧后载荷均匀分布在两根型材的槽口钩边上，不会出现单侧槽口局部应力集中被压变形的情况。滑块的卡位轮廓完全匹配8020型材配套1010挤压槽的异形截面，槽内的凸起、凹槽、避让圆角都在构件外形上做了对应贴合，滑动过程中不会出现卡滞、晃荡的旷量，手工推入时阻尼适中，不需要借助工具敲击就能调整到目标安装位置。

　　安装边界方面，构件整体宽度完全容纳在8020型材的槽口宽度范围内，锁紧后两端面不超出型材的前后安装基准面，两根对接型材之间的拼接缝隙可以控制在极小的间隙范围内，不需要额外加装填充密封条。构件的竖向高度适配1010槽的内部腔体深度，装入后滑块底部和槽腔底面完全贴合，受力时不会出现构件倾斜、撬弯槽口钩边的问题。在设备长期运行的场景里，这类内置滑块连接的机架段，在承受设备启停的往复冲击、防护门频繁开关的碰撞载荷、外围挂载的传感器与管线的静态负重时，连接位置的刚性表现和整根一体挤压型材的表现接近，不会像外置角码那样在角接位置形成应力集中的薄弱点。针对需要频繁调整机架拼接位置的实验台、可重构工装架场景，这款滑块也支持反复松脱、滑动移位、重新锁紧，调整过程中不会刮伤铝型材槽内的阳极氧化表面，多次拆装后连接位的锁紧力也不会出现明显衰减，不需要在槽内额外加装防脱螺母或者补强衬片，就能满足大部分通用工业机架的拼接强度要求。
