RoboRIO机器人控制器集成布线固定线束

　　这套布线固定结构面向竞赛类移动机器人的主控舱内布线场景开发，核心适配RoboRIO控制器周边的多路线缆整理需求，在FRC类机器人的电气舱布局里，主控单元往往需要同时对接动力编码器反馈线、传感器信号线、CAN通讯总线、供电输入线以及调试外设引线，十几根不同线径、不同走向的线缆如果直接散落在控制器周边，不仅日常调试插拔时容易拉扯松脱，赛场高强度振动工况下还会出现线缆磨破绝缘层、接头受力退针、信号干扰耦合的问题，这套一体式线束固定件就是为了解决这类舱内布线痛点设计。

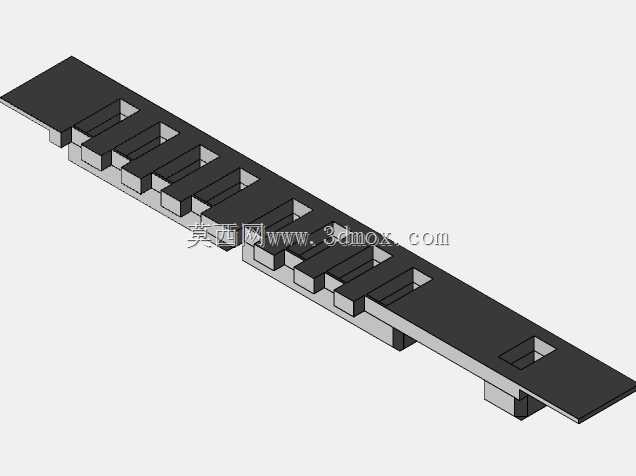

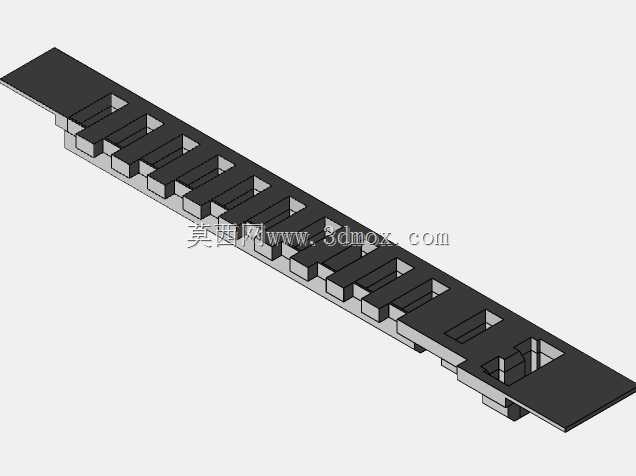

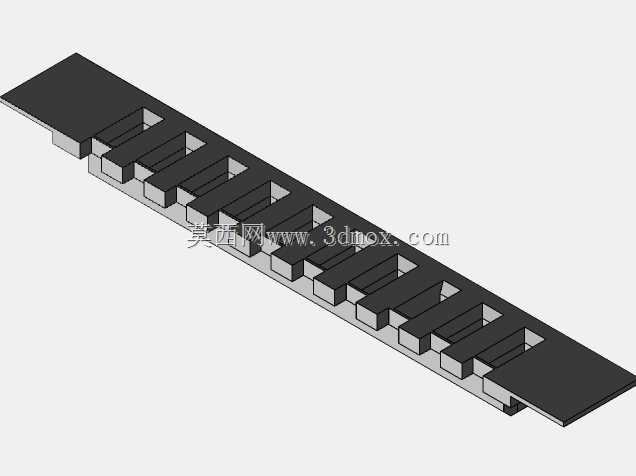

　　从实际安装边界来看，该零件采用长条形扁平基体作为承载主体，整体厚度控制在3mm以内，完全适配Markforged Onyx打印机的成型能力，基体两端预留了对应RoboRIO安装孔位的对位缺口，不需要额外设计转接支架就可以直接卡在控制器侧边的安装立柱之间，零件总长度和RoboRIO本体的侧边长度匹配，不会超出控制器的外轮廓边界，安装后不会和相邻的电机驱动器、配电板产生空间干涉。基体上沿长度方向依次排布了多组开口式理线卡槽，每组卡槽的宽度按照常用机器人线缆的线径梯度设计：窄卡槽适配0.5~1mm线径的信号细线，中等宽度卡槽适配2~3mm的编码器线与通讯线，最宽的卡槽可以容纳4~6mm的动力供电线，所有卡槽都采用侧向开口设计，不需要把线缆接头从端部穿入，后期维护更换线缆时直接从开口处卡入或者取出即可，不需要拆解整个固定件。

　　设计阶段特意做了可快速移除的结构考量：当需要把RoboRIO从机器人机架上整体拆下检修时，不需要把所有线缆从卡槽里逐一拔出，整个线束固定件可以带着整理好的整束线缆一起从控制器侧边滑出，所有线缆的排布顺序、弯曲弧度都能保持原有状态，复装时直接把固定件卡回原位即可，完全避免了反复拆线理线带来的接线错误。同一套固定件可以适配多种布线方案：如果项目里传感器数量少，可以空置部分卡槽，把富余的卡槽用来固定扎带或者走线槽；如果需要外接额外的调试模块，也可以把相邻的几个卡槽打通，容纳更粗的线束或者并排走两根细线，灵活度远高于市面上固定孔位的成品理线架。

　　结构细节上，每个卡槽的入口处都做了微小的倒钩限位，线缆卡入之后在正常振动工况下不会从开口处自行滑出，同时倒钩的导入边做了大圆角，手动压入线缆的时候不需要工具就能完成装配，也不会割伤线缆外绝缘皮。零件底部对应每个卡槽的位置都做了下沉的支撑凸台，线缆卡入之后不会直接贴在控制器的金属外壳上，既留出了散热间隙避免线缆外皮长期接触发热外壳加速老化，也让线缆和外壳之间形成绝缘隔离，哪怕线缆外皮出现轻微磨损也不会直接和壳体短路。基体两端还设计了两个方形的镂空窗口，既可以用来穿扎带把整束线缆做二次捆扎固定，也可以作为走线避让位，让从控制器正面接口引出的短线可以直接从窗口穿过，不需要绕行长距离路径。

　　针对3D打印的工艺特性，整个零件全部采用薄壁和均匀壁厚设计，没有大体积实心区域，打印过程中不会出现翘曲变形，Onyx材料本身的韧性足够，卡槽位置反复插拔线缆几十次也不会出现断裂，材料自带的轻微弹性还能让卡槽对不同线径的线缆形成自适应抱紧，不会出现细线卡不紧、粗线塞不进的问题。实际赛场使用场景下，机器人在冲撞、快速启停过程中舱内加速度峰值可以达到数个g，这套固定件可以把所有线缆的活动范围限制在卡槽内部，线缆接头处不会出现反复弯折的应力集中点，从根源上减少了因为布线松动导致的赛场故障。调试阶段需要频繁插拔线缆的时候，规整的卡槽排布也能让工程师快速识别每一根线的走向，不用在杂乱的线束里翻找对应接口，大幅缩短电气调试的耗时。
