带微伺服的德尔塔并联机器人本体结构

　　这套结构面向轻载、快节拍的小件搬运与分拣场景，常见于电子元件摆盘、医药包装理料、实验室样本转移以及桌面级柔性装配工位。它把驱动、减速、输出法兰和安装接口压缩在一个紧凑壳体内，适合在空间受限的多轴并联机构中作为主动关节使用，也可以作为小型回转执行单元嵌入专机。

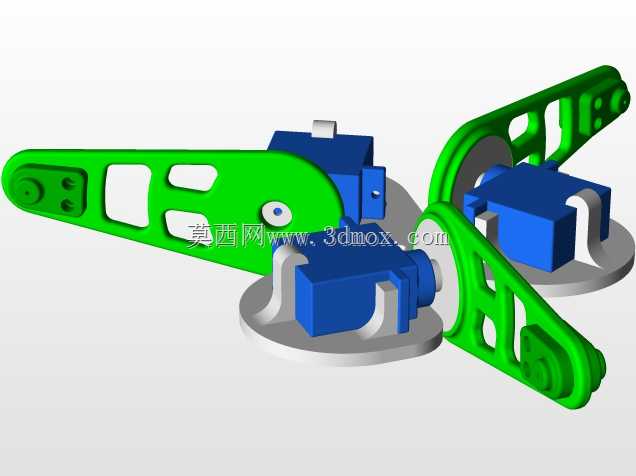

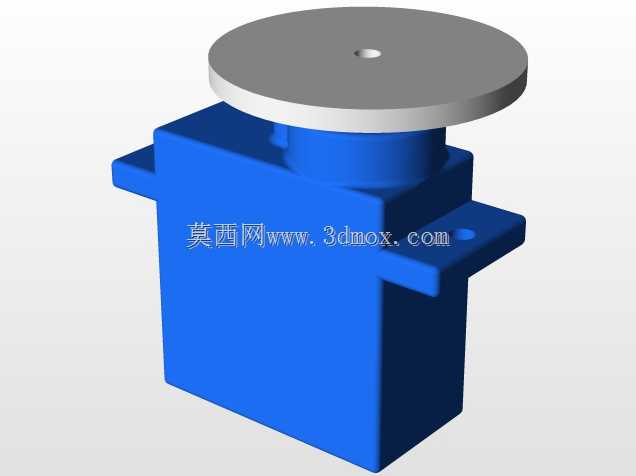

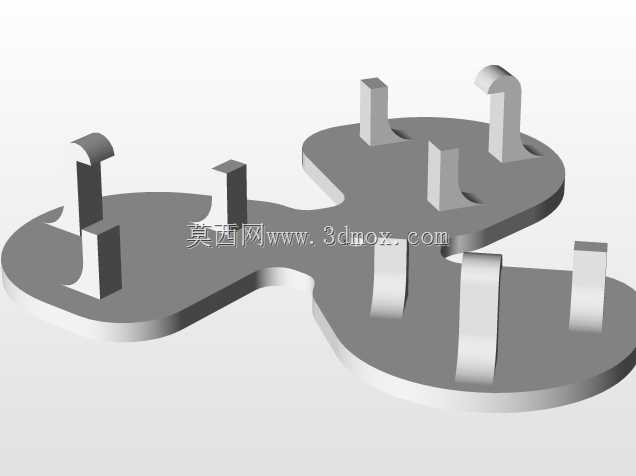

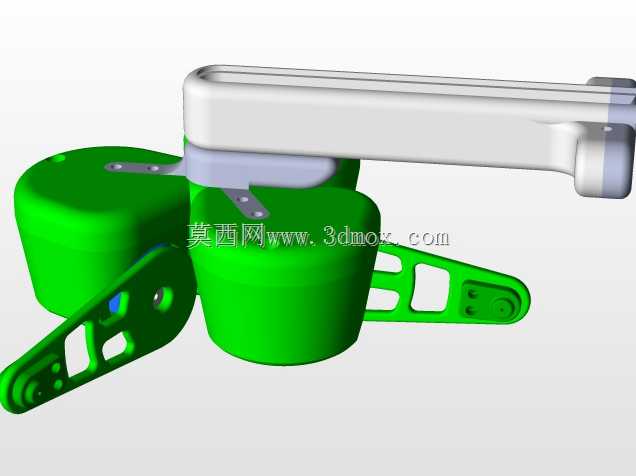

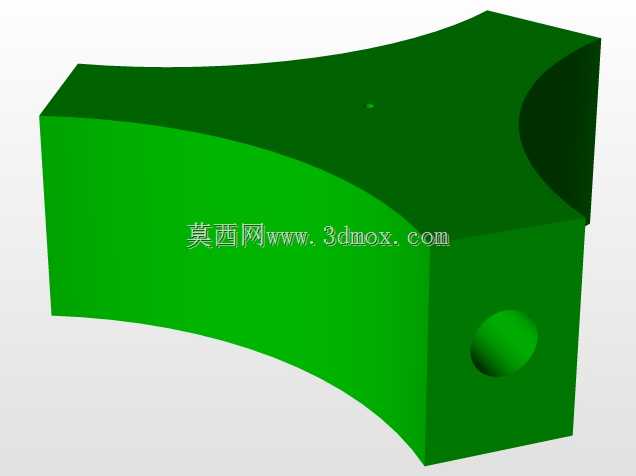

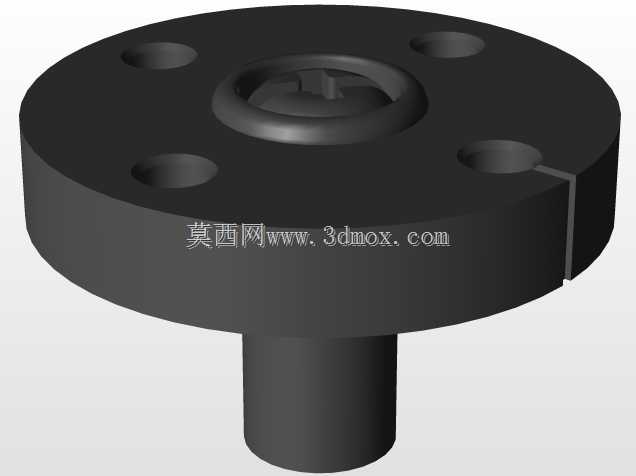

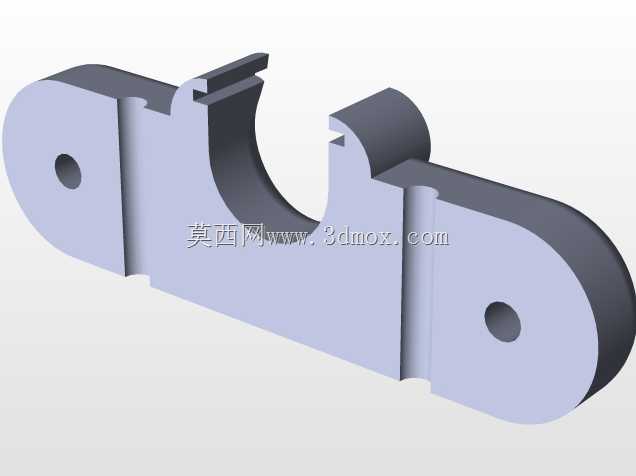

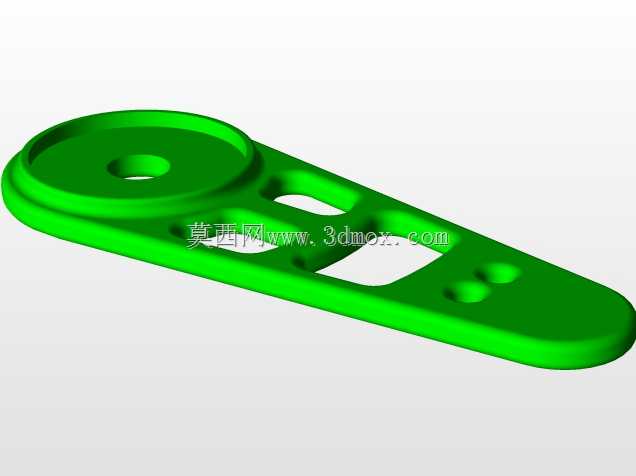

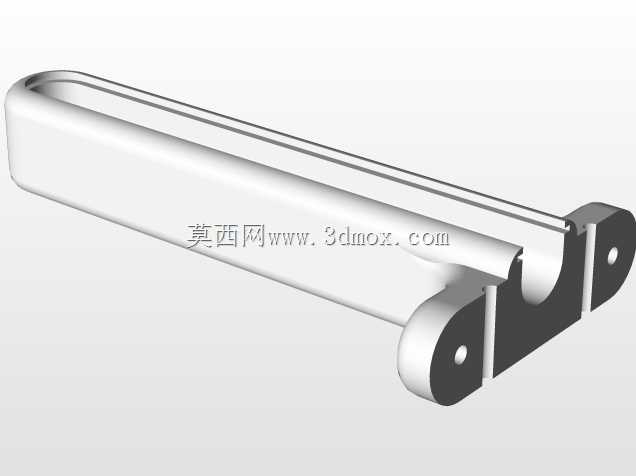

　　从实际用途看，该部件的核心任务是接收控制系统的位置与速度指令，通过内部微伺服动力链带动前端输出盘旋转，再由外部连杆把转动转化为动平台的空间运动。输出端采用带台阶的圆盘结构，盘面上预留多个周向安装孔，中心区域设置凸台定位面，便于连杆支座或摇臂以止口方式定心。这样的布置可以降低装配时的偏心误差，也能让紧固件主要承担夹紧和传力作用，而不是依靠螺钉间隙反复找正。

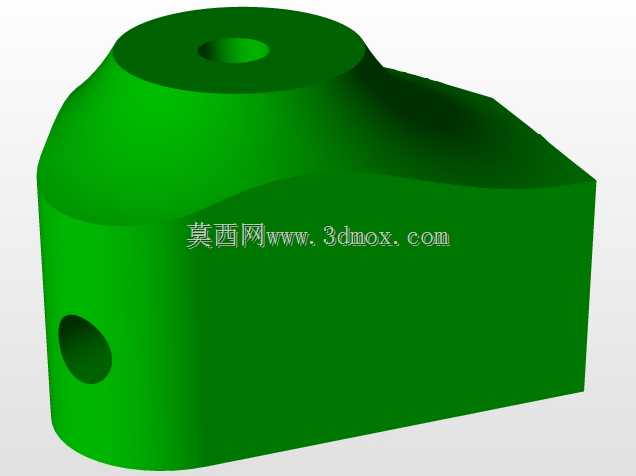

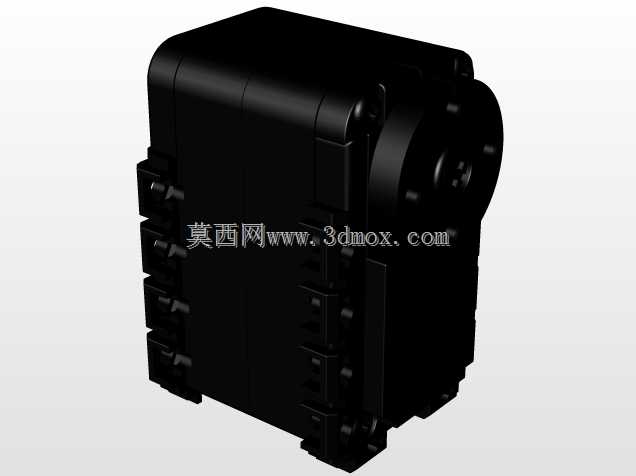

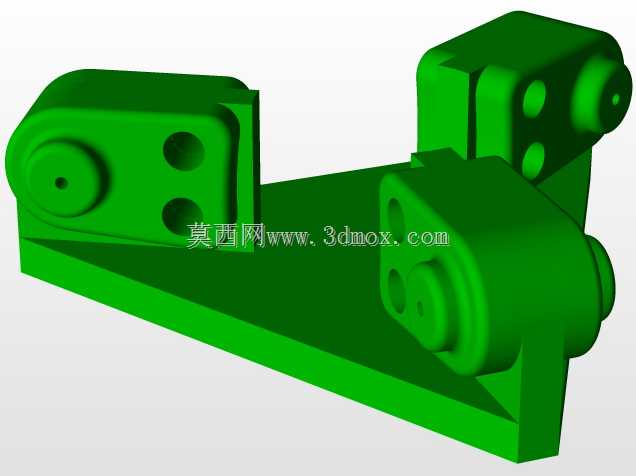

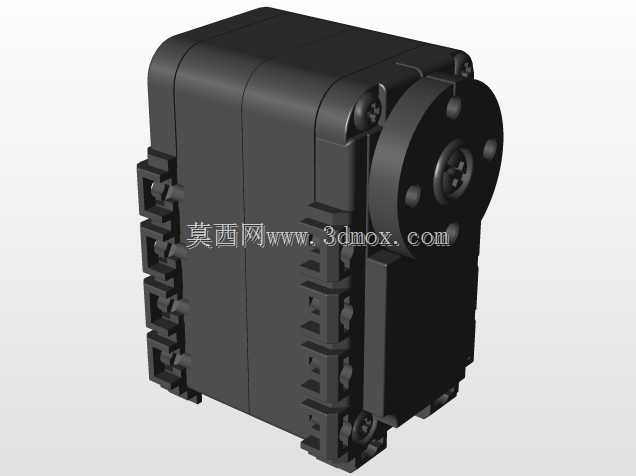

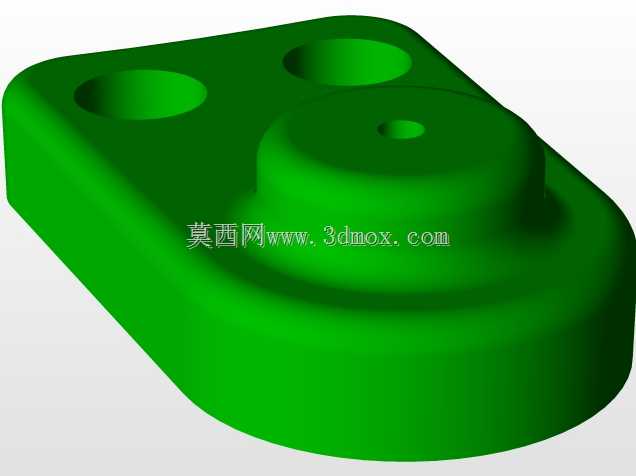

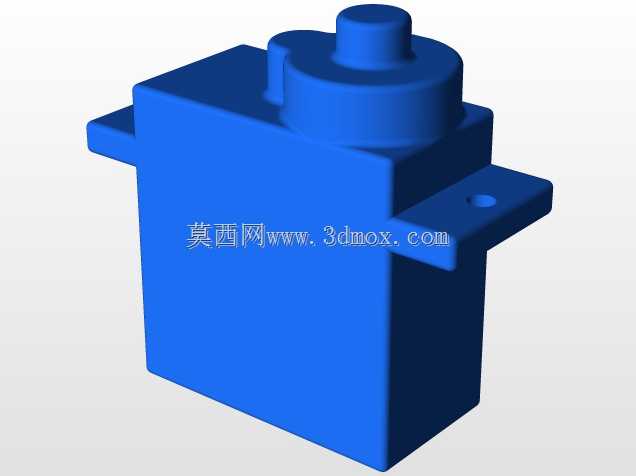

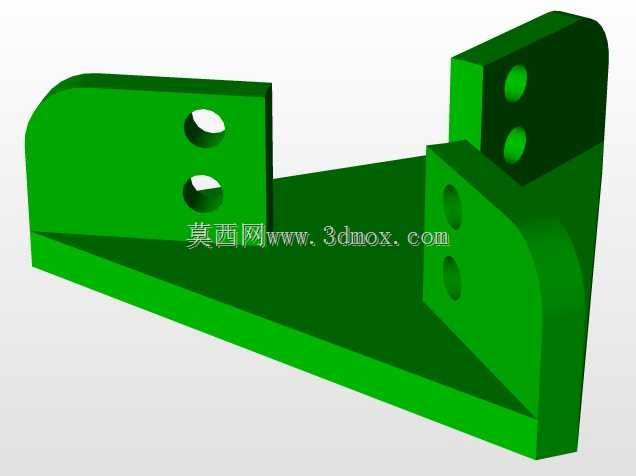

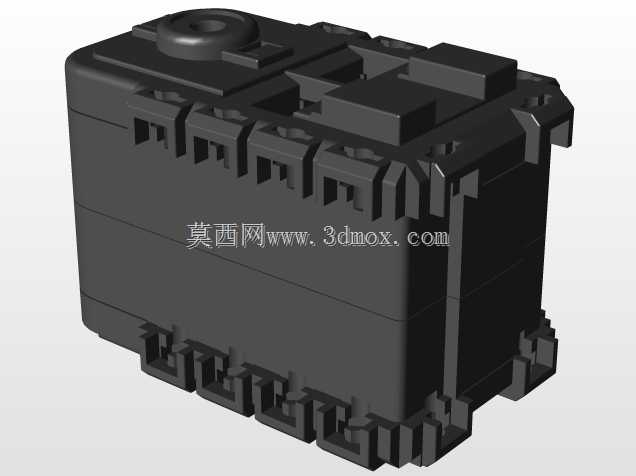

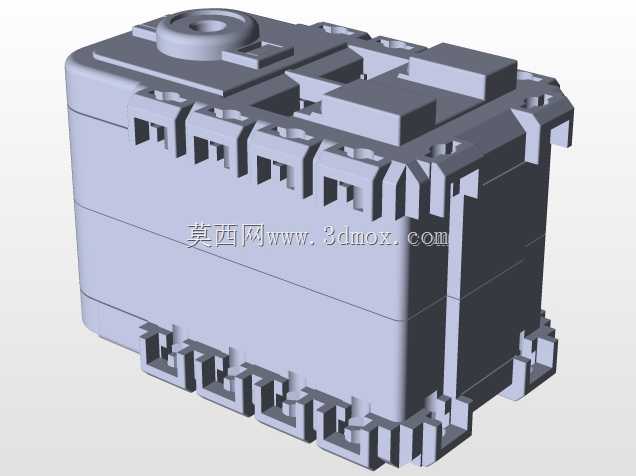

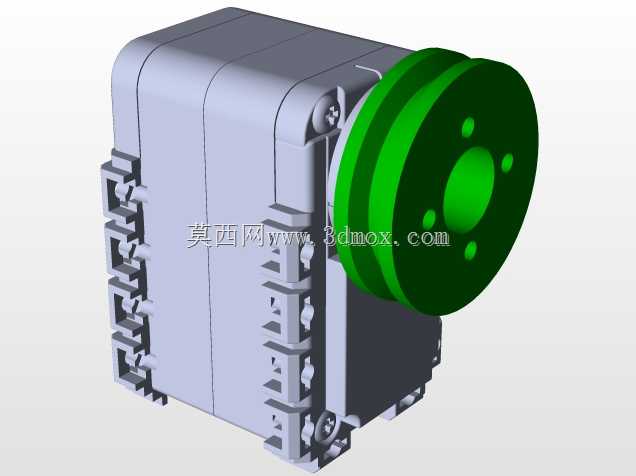

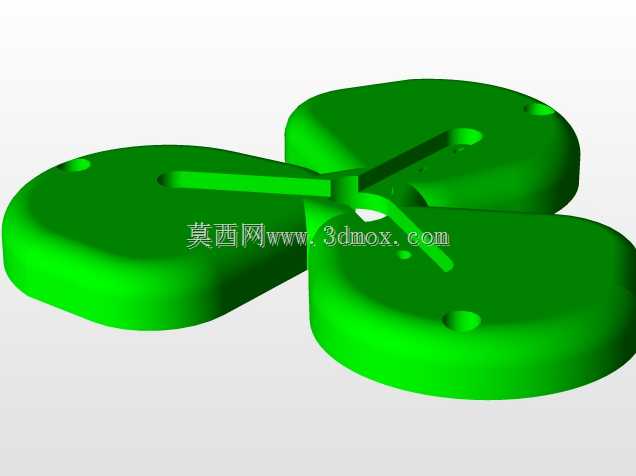

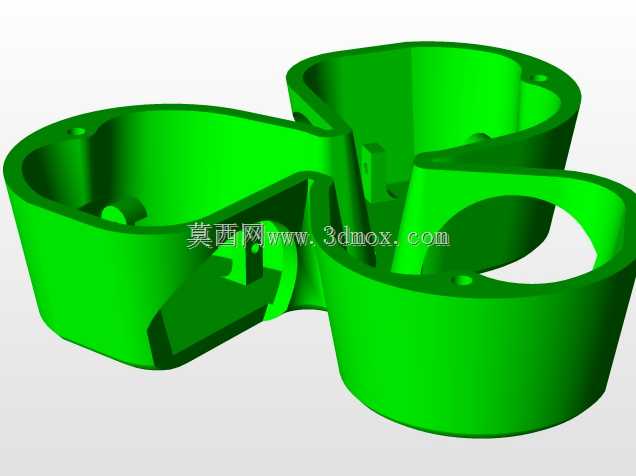

　　外形上，主体为近似矩形的封闭式壳体，侧面布置有加强筋和散热接触面。壳体边角做了过渡处理，既减少薄壁区域应力集中，也让内部电路板、电机定子和支撑轴承有更稳定的安装基准。前端绿色圆盘是输出侧最明显的边界，直径明显大于壳体宽度，因此在机构布局时不能只按箱体外形预留空间，还要考虑输出盘旋转扫掠范围、连杆接头厚度以及锁紧工具的操作空间。后侧和侧部的连接结构需要与机架保持平整贴合，安装面附近应保留线缆弯折半径，避免伺服线束在高频摆动中被拉伸或摩擦。

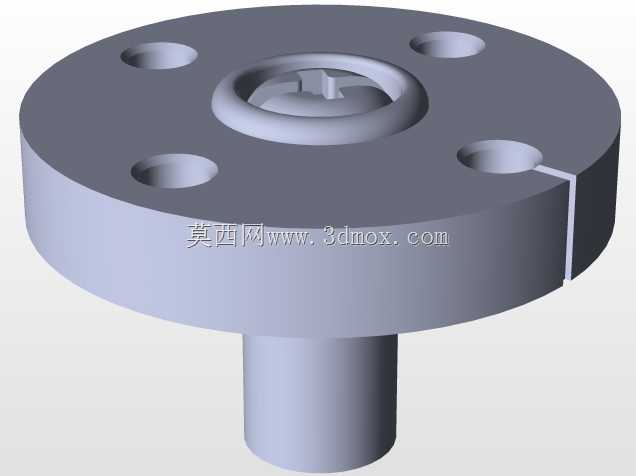

　　设计思路上，该结构强调模块化。壳体外侧的凹凸特征并非单纯造型，一部分用于增加刚性，一部分用于装配定位，还有一部分为紧固件提供沉头或避让空间。输出盘采用分层圆柱轮廓，大直径端面提供连接面积，较小的轴颈区域形成轴向定位，台阶处可承受连杆往复拉压带来的弯矩。对于Delta类机器人而言，主动臂的安装一致性直接影响末端轨迹精度，因此盘面孔位采用对称分布，有利于减少单件配重差异，并在调试阶段通过相同扭矩完成紧固。

　　在运动特性方面，微伺服关节需要兼顾响应速度和低速平稳性。并联机器人在拾取、放置瞬间往往经历短距离加减速，关节输出侧会承受频繁反向载荷；模型中壳体与输出盘之间的包覆关系，体现了对轴承支承跨距和传动件防护的考虑。实际选型时，应结合单根连杆质量、动平台负载、节拍时间和最大摆角核算扭矩裕度，不能仅以静止负载判断。安装边界方面，矩形壳体适合贴近铝型材或钣金机架固定，周围应留出散热通道；输出盘前方不能与护罩、相机支架或送料轨道发生干涉。若多台关节并排使用，还需核对盘径、连杆宽度和线束走向，保证维护时能够单独拆卸某个关节而不必大范围拆解机构。

　　结构建模时，壳体的内腔台阶、螺钉孔、输出盘同轴面和侧向卡扣特征都应保留，这些细节决定了电机、减速器、控制板和外装连杆能否顺利装配。工程出图阶段可把输出盘端面作为关键配合面，标注同轴度、端面跳动和孔位位置度；壳体安装面则关注平面度与定位边尺寸。通过这种紧凑伺服关节，Delta Mini类设备能够在较小占地内完成高速轻载动作，同时为后续夹爪、吸盘或视觉定位组件留下稳定的机械接口。
