螺旋式粉末物料输送给料绞龙结构

　　这套螺旋输送结构的核心作用，是在封闭或半开放的输送槽内完成面粉、咖啡粉、食用糖这类松散粉末物料的连续推移，在小型食品加工工位、实验室粉体分装线、小型配料机组里，这类结构往往承担短距离水平给料的职能，不需要复杂的气动输送管路，也不会像斗式提升结构那样在低位残留大量余料，针对粒径细、堆积密度偏低、容易架桥起拱的粉体工况，连续旋转的螺旋叶片可以把转轴的回转运动直接转化为物料沿轴向的直线推送动作，每一圈叶片扫过的物料容积稳定，只要控制转轴转速，就能线性调整单位时间的送料量，在小剂量配料、定量包装的工位上适配性很强。

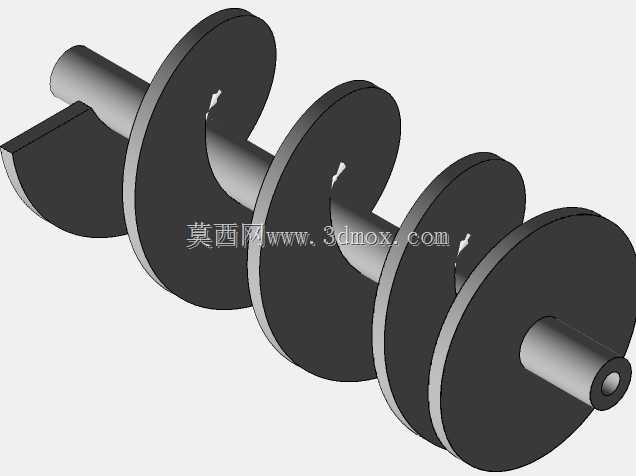

　　从结构布局来看，整套构件以一根贯穿的中心轴作为承载基体，轴的两端预留了同轴的圆柱装配段，其中一端加工出内孔，既可以作为联轴器对接驱动端的定位止口，也能在需要时穿入支承芯轴，降低长轴运转时的径向挠曲；轴身上连续排布的螺旋叶片采用等螺距设计，叶片外缘与中心轴保持固定的径向高度差，所有叶片的型面沿轴向平滑过渡，没有突变的台阶或尖角，这种设计首先能避免粉体在叶片根部堆积结拱，其次在加工制作时，等螺距螺旋面可以通过单片叶片拉伸成型后焊接到中心轴上，不需要复杂的五轴铣削加工，小批量制作的成本可控。

　　设计这类输送绞龙的时候，首先要敲定的边界参数是输送槽的内部净宽，叶片的外圆直径必须和槽体内壁保留均匀的径向间隙，间隙过大会让粉体在叶片和槽壁之间打滑空转，推送效率大幅下降，间隙过小则会因为轴的运转跳动、粉体里混入的少量硬质杂质出现叶片刮蹭槽壁的卡滞故障，针对食用级粉体的输送场景，这个间隙通常控制在3到5毫米区间，既可以让细碎的粉团顺利通过，也不会留下过大的漏料空间。中心轴的直径选取同样需要权衡，轴径过细时，整根螺旋轴的跨距如果超过一米，运转时的径向跳动会明显增大，高速送料时还会出现共振抖动；轴径过粗则会挤占叶片之间的有效物料流通容积，降低单转的送料量，常规小型粉体绞龙的轴径一般取叶片外圆直径的五分之一到四分之一，兼顾刚性和输送效率。

　　叶片的螺旋升角是影响推送效果的核心参数，针对流动性较好的干燥粉末，升角选取在20度到25度区间时，物料随叶片转动的周向滑移量最小，轴向推进的效率最高；如果输送的是略带粘性、含水率稍高的粉体，比如混有少量油脂的咖啡粉、受潮的面粉，可以适当把升角加大到28度左右，避免物料粘附在叶片型面上随轴空转。叶片的厚度不需要选取过大，普通碳钢材质的小型绞龙叶片厚度取2到3毫米就足够承受粉体的反作用力，接触食品的工况改用同厚度的不锈钢板材，表面抛光后可以进一步减少粉料粘附。

　　从安装边界来看，中心轴两端的支承位需要和输送槽两端的端板同轴度控制在0.2毫米以内，避免轴运转时出现偏摆，导致叶片外缘和槽壁的间隙四周不均匀；驱动端对接减速电机时，优先选用联轴器直连的方式，不要采用链轮链条传动，避免传动振动传递到螺旋轴引发物料推送脉动。如果是水平安装的输送工况，整根槽体的倾斜角度不要超过15度，倾角过大时粉体容易在槽体下部堆积，超出叶片的有效推送范围。在实际工位布置里，这类绞龙的进料口一般开设在螺旋轴起始端的上方，进料段的叶片可以适当做1到2圈的变距加密，让进入槽体的物料快速填充到叶片之间的空腔，避免进料口处出现物料架桥；出料口开设在螺旋轴末端的下方，末端的最后一圈叶片可以做半片的截断处理，让推送过来的物料顺利落入出料口，不会在端板和末圈叶片之间残留积粉。

　　针对粉体输送容易出现的扬尘问题，这套结构在封闭槽体内运转时，叶片的连续推送可以让槽内的物料填充率保持在30%到40%的合理区间，不会把粉体大量扬起，不需要额外配置大流量的除尘风网，只有在进料口位置设置小型的吸尘口就能控制粉尘外溢。和带式输送、振动输送相比，这种螺旋结构的所有运动部件都集中在槽体内部，外部没有外露的回转件，工位的安全防护成本更低，同时整根轴和叶片的结构没有复杂的内腔、缝隙，停机后清理残留粉料时，只需要打开槽体的上盖板就能直接擦拭所有叶片表面，在食品、医药类的粉体换料生产场景里，清场的工作量很小。建模过程中需要重点保证螺旋叶片的曲面连续性，所有叶片和中心轴的焊接位置要做圆滑过渡，不要留下凹陷的死角，避免三维数模导入工程图时出现曲面破面，后续生成加工图纸时也能直接提取叶片的展开下料尺寸，直接指导车间的板材下料和组对焊接。
