双法兰90度直角转向管道连接件

　　在工业管路系统的布局设计中，管道走向往往无法保持直线贯通，受车间空间、设备接口位置、工艺流程排布的限制，管路需要在垂直或水平方向完成90度转向，此时法兰弯头就是承担转向衔接功能的核心承压管件。这款双法兰结构的直角弯头，两端均采用标准法兰盘对接形式，区别于焊接弯头、螺纹弯头的连接方式，它不需要在施工现场进行焊接作业，也不用对管端加工外螺纹，仅通过螺栓穿过两端法兰的螺栓孔，配合法兰密封垫片即可完成与上下游管路、泵阀接口、设备腔体的快速装配，在需要定期拆解维护的管路段、洁净管路系统、中低压流体输送场景中应用十分广泛。

　　从实际工况的适配逻辑来看，这类弯头常见于化工流体输送管线、水处理管路、暖通空调水循环系统、机床冷却管路、空压机气路以及普通工业给排水系统中。当管路遇到墙体避让、设备层高度限制、上下游接口轴线呈垂直交错的情况时，直接用直管拼接无法完成转向，若采用多段短管加接头焊接的方式，不仅现场施工工作量大，焊缝处还容易出现腐蚀泄漏、应力集中的问题，而一体成型的法兰弯头将90度弧形流道与两端连接法兰整合为一个整体，内部流道顺滑过渡，流体在转向过程中的压损更小，不会在转角处形成明显的涡流滞流区，长期输送含微小颗粒的流体时，也不容易在转角位置出现淤积磨损。

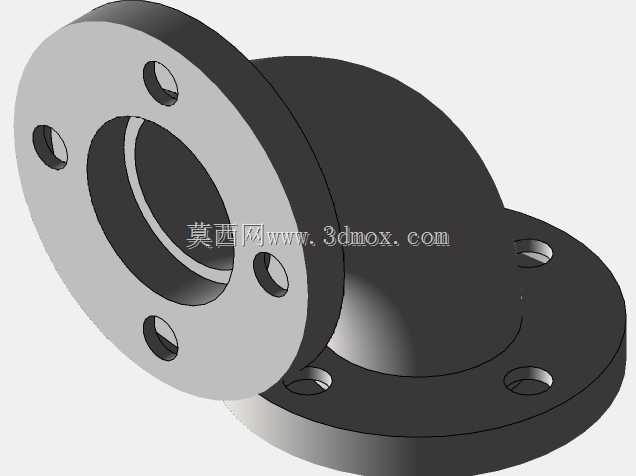

　　结构设计层面，这款弯头的两端法兰盘均沿圆周均匀分布多个贯通螺栓孔，孔位排布遵循对应压力等级的法兰标准，安装时两端法兰分别和对接管路的法兰片对齐，螺栓穿入后对角均匀拧紧，让法兰端面的密封垫片受到均匀的压紧力，避免因局部压紧力不足出现渗漏。弯头的主体弯管段采用平滑的圆弧曲率，而非直角折角结构，这种设计一方面降低流体转向时的局部阻力，减少输送过程中的动力损耗，另一方面也避免直角转角处的应力集中——当管路内部存在流体压力脉动、温度变化带来的热胀冷缩时，圆弧段可以更好地分散内压产生的拉应力与弯曲应力，不会在折角位置出现应力开裂。法兰盘和弯管主体的衔接位置做了加厚过渡处理，这个区域是整个管件受力最复杂的位置：法兰拧紧时螺栓会对法兰盘产生轴向压紧力，管路内压会对弯管产生两个垂直方向的推力，管路热变形还会带来附加弯矩，过渡段的加厚结构可以避免法兰与弯管连接位置出现刚性突变，降低疲劳失效的概率。

　　从安装边界与尺寸配合的角度考量，选型时首先要确认两端法兰的公称通径与对接管路一致，法兰盘的外径、螺栓孔中心圆直径、螺栓孔数量与孔径必须和配对法兰完全匹配，否则会出现孔位错位无法穿入螺栓的问题。弯头的轴向安装占用空间需要在管路排布阶段提前校核：90度弯头两个端面的中心轴线分别向两个垂直方向延伸，两个法兰端面到弯头回转中心的距离决定了管路转向后的定位尺寸，在紧凑的设备舱内部布线时，要预留出法兰外侧螺栓拧紧的操作空间，扳手需要有足够的摆动空间来完成螺母锁紧，若安装位置紧贴墙面或其他设备，会导致法兰周向部分螺栓无法正常紧固，后期容易出现密封失效。同时法兰端面的密封面形式需要和垫片类型匹配，常规中低压工况采用平面密封面搭配橡胶或石棉橡胶垫片即可，若输送有一定腐蚀性的流体，可在过流面做衬塑或防腐涂层处理，法兰密封面也可采用凸面结构来提升密封比压。

　　在三维建模过程中，这类零件的参数化设计思路通常先绘制弯头的中心圆弧轨迹，以公称通径对应的管道内径、壁厚为截面参数沿轨迹扫掠得到弯管主体，再在两个垂直的轨迹端点处分别建立法兰盘的草图，绘制法兰外圆、螺栓孔分布圆、各个螺栓孔的切除特征，最后对法兰和弯管的交接位置做圆角过渡与布尔合并，保证整个零件为连续的一体结构。建模时需要特别注意两端法兰螺栓孔的周向相位对齐，工程实际中为了安装方便，通常会让其中一个螺栓孔处于跨中或正中的排布位置，避免两个法兰的孔位出现角度偏差，导致现场装配时配对管件的孔位无法对齐。完成建模后还可以通过软件的质量属性计算、内压应力仿真，校核弯管壁厚在额定工作压力下的安全系数，检查法兰厚度在螺栓预紧力下是否会出现过大的挠曲变形，确保成品管件在工况下长期运行的可靠性。
