航空飞行器方向舵操纵舵面结构设计

　　方向舵作为飞行器垂直尾翼后缘的核心可动操纵面，承担着偏航通道的姿态控制职能，在整机气动操纵体系中属于直接决定航向稳定性与机动响应能力的关键部件。这套三维结构完整还原了方向舵从翼面蒙皮到铰接转轴、摇臂传动的全部几何特征，建模过程中优先保证气动外形与安装接口的工程一致性，而非单纯追求视觉展示效果。

　　从实际飞行工况来看，方向舵的作用贯穿起飞滑跑、巡航配平、侧风着陆、单发失效补偿以及特技机动等多个阶段。当飞行器需要修正航向偏角、抵消螺旋桨滑流或双发推力不对称带来的偏航力矩时，飞行员通过脚蹬输入操纵指令，经钢索或拉杆传动至舵面摇臂，驱动整个舵面绕铰链轴偏转，利用垂直尾翼上产生的侧向气动力对机身重心形成偏航力矩。与升降舵、副翼等其他操纵面相比，方向舵承受的气动载荷分布沿展向并不均匀，靠近机身根部的弯矩与铰链力矩最大，向翼尖方向逐步衰减，这一载荷特性直接决定了内部梁肋与铰接点的布置逻辑。

　　结构外形上，舵面主体采用对称翼型的薄翼剖面，前缘为圆润的气动导流轮廓，后缘逐步收窄至锐利的封边，整体沿展向带有适度的后掠角与锥度，既贴合垂尾后缘的安装开槽，也能降低跨音速阶段的波阻。蒙皮外表面保持连续光滑，没有突出的连接件，避免在舵面偏转时产生额外的干扰阻力。舵面前缘与垂尾固定段之间预留了均匀的转动间隙，该间隙在全偏转行程内既不能发生干涉摩擦，又要通过密封带抑制缝隙漏气，防止操纵效率下降。

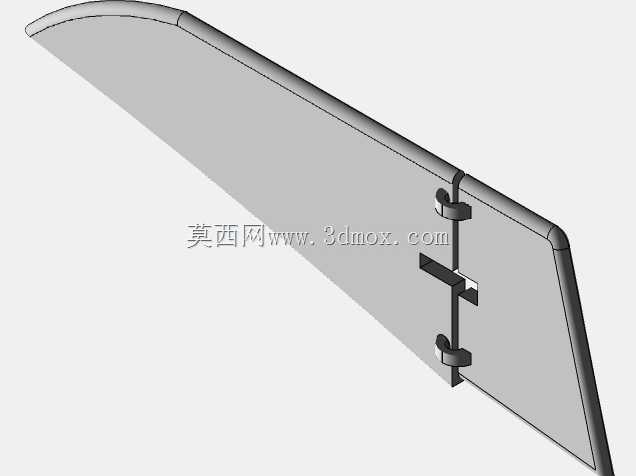

　　铰接与传动部分是这套模型的设计重点。沿舵面展向布置了上下两组铰链支座，支座通过叉形接头与固定在垂尾后梁上的支架对接，同轴度需要在装配阶段严格控制，否则舵面转动时会出现卡滞或附加摩擦阻力。两组铰链之间设置了中央摇臂组件，摇臂通过十字形传动块与舵面内部的加强梁连接，操纵拉杆的水平位移转化为摇臂绕铰链轴线的旋转，进而带动整个舵面偏转。摇臂与拉杆的连接点位置经过力臂优化，在满足最大偏转角度的前提下尽量降低脚蹬所需的操纵力，同时为后续加装液压作动器或电动伺服舵机预留了接口空间。

　　设计思路层面，舵面内部采用半硬壳式承力布局：主承力梁沿展向贯通，与铰链接头、摇臂安装座刚性连接，负责把气动载荷传递到垂尾结构；若干翼肋按站位分布，维持翼型剖面形状并支撑蒙皮，肋板上开设的减重孔在不损失局部稳定性的前提下降低整体重量。蒙皮与梁肋之间的连接边在三维模型中保留了合理的厚度与圆角过渡，避免应力集中在交变气动载荷下引发疲劳裂纹。对于靠近铰链的高载区域，局部增加了加强垫板与凸台厚度，螺栓孔周边的挤压强度需要单独校核。

　　安装边界方面，方向舵的上、下翼尖分别与垂尾顶端整流罩、机身尾部整流段形成配合边界，偏转过程中翼尖与固定结构之间要保留足够的运动包络空间，防止极限舵角下发生碰撞。铰链轴线并非简单垂直于机身轴线，而是带有小幅后掠，与垂尾的后掠角相匹配，保证舵面在任意偏转位置都能维持均匀的前缘间隙。传动摇臂的运动扫略区域需要与尾椎内部的设备、钢索走向做干涉检查，模型中可以直接测量摇臂在最大左、右舵角下的空间位置，用于校核作动行程与限位块的安装尺寸。

　　在工程应用中，这类舵面模型既可用于初级教练机、小型通用飞机的尾翼结构方案论证，也可作为大型无人机航向操纵系统的布置参考。结构工程师可以基于该数模展开静气动载荷下的梁肋强度校核、铰链支反力计算以及颤振临界速度分析；工艺人员能够据此展开蒙皮成形模具设计、铆接装配型架规划；系统专业则可以把摇臂接口与飞控舵机的输出摇臂进行匹配，完成操纵系统的运动学仿真。整个数模把气动外形、承力骨架、铰接传动与安装边界整合在统一的几何环境中，为后续的详细设计、重量估算与维修性检查提供了直观且可测量的结构基础。
