航空飞行器流线型方向舵结构设计

项目分类:飞机 发布时间:2024-03-14 ID:742506
  • 航空飞行器流线型方向舵结构设计

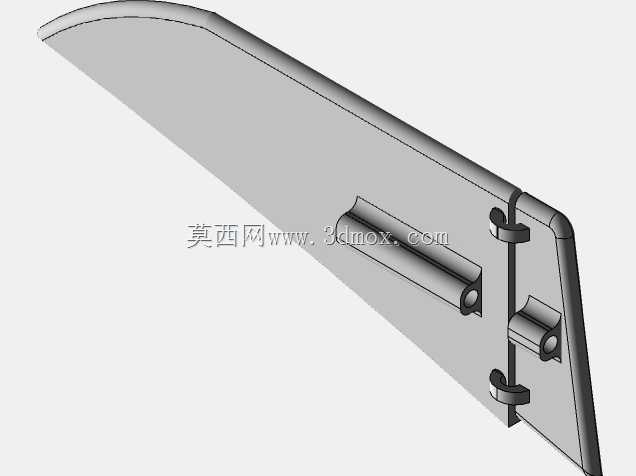

  这套方向舵结构面向小型固定翼飞行器、验证机型以及教学试验平台的尾段操纵场景,核心作用是在飞行过程中通过绕垂直转轴偏转改变垂尾两侧气动力分布,为机身提供偏航力矩,配合副翼、升降舵完成航向修正、侧风进场对齐、单发状态配平以及转弯协调等动作。舵面整体采用大后掠薄翼型轮廓,前缘沿展向做平滑弧形过渡,后缘收窄形成锐利封边,这种外形处理能够在低速巡航和小角度偏转工况下维持附着流,推迟气流分离,降低舵面铰链力矩,让操纵连杆或舵机输出的驱动力可以更平稳地传递到整个舵面。

  从结构布局来看,舵面主体为薄板式承力构型,蒙皮型面沿弦向连续弯折,既构成气动外形,也承担大部分弯曲和扭转载荷。靠近根部的安装侧布置了三组沿弦向错开的铰接耳座,耳座通过一体成型的加强凸台与蒙皮连接,凸台顺着气流方向延伸成长条状加强筋,把铰链点的集中载荷逐步扩散到大面积蒙皮上,避免局部应力集中导致连接区开裂。相邻耳座的同轴度需要在建模阶段严格约束,转轴孔中心必须落在同一条旋转轴线上,否则装配后会出现舵面卡滞、转动间隙不均甚至强迫装配引发的内应力。

  设计过程中首先要确定的是舵面与垂尾后梁的安装边界:根部铰接面需要和垂尾尾段的固定支座预留均匀转动间隙,间隙值沿展向和弦向都要覆盖舵面最大正负偏角的扫掠范围,防止大角度偏转时舵面前缘与固定结构发生磕碰。舵面弦长从根部到梢部逐步收窄,展向外形跟随垂尾后缘的后掠角度延伸,梢部做圆弧收头,既减少翼尖涡流诱导阻力,也避免尖锐边缘在地面搬运、装配过程中造成划伤。

  建模时优先以气动外形曲面作为基准,先搭建主翼型骨架曲线,沿展向放样生成完整蒙皮,再在根部区域叠加安装座、加强筋和铰链凸台等实体特征。蒙皮壁厚需要结合整机重量指标和舵面载荷量级权衡:壁厚过大不仅会增加尾段重量,还会让整机重心后移,影响纵向稳定性;壁厚过薄则在高速气流脉动下容易出现蒙皮颤振,铰接孔周边也会因反复挤压产生永久变形。铰链孔内部可预留衬套安装空间,实际装配时压入金属或耐磨非金属衬套,把转动摩擦面从基体材料转移到衬套上,维护时只需更换衬套即可恢复转动精度,不必整体更换舵面。

  在实际装机场景中,这类方向舵往往还要和摇臂、拉杆或者电动舵机联动,设计阶段就要在根部预留摇臂安装平面和紧固件孔位,确认舵机输出摇臂的运动圆弧不会与蒙皮、尾段结构发生干涉。舵面的质心最好尽量靠近转轴轴线,降低操纵过程中的惯性铰链力矩,这就要求在铺放内部加强结构时尽量把材料布置在转轴附近,梢部和后缘区域在保证刚度的前提下尽量减重。对于教学和试验用途的机型,这套结构还可以直观展示气动操纵面的典型设计逻辑:流线型外缘负责气流引导,薄板蒙皮维持翼型形状,根部铰接组件传递操纵力矩,加强筋与凸台负责载荷扩散,各部分功能边界清晰,既能够作为飞行器结构设计的参考案例,也可以用于舵面偏转干涉检查、铰链力矩估算和尾段装配工艺验证。
