陀螺仪与颜色传感器固定安装底座

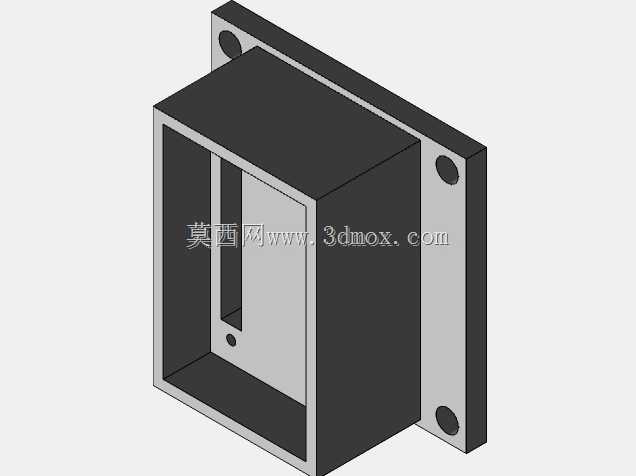

　　这套固定底座主要面向小型感知器件在实验台架、教学机器人、移动检测平台以及自动化工位上的安装需求，核心作用是把陀螺仪模块与颜色传感器同时约束在一个刚性基准体上，避免两类器件因各自固定方式不同而出现相对位置漂移。现场调试中，姿态测量与颜色识别往往需要协同工作：陀螺仪负责反馈载体倾角、转向角速度与姿态变化，颜色传感器负责读取被测面色块、标识线或物料表面特征，若两者分装在不同支架上，振动后产生的微小错位会直接带来坐标换算误差。该底座将安装位整合为一体，后侧带法兰安装板，板上预留四个角部通孔，可直接穿过紧固件锁定在型材立面、设备侧壁或移动小车上；前侧为框型容纳腔体，腔体内部留出竖向隔槽与定位小孔，既能嵌入矩形传感模块，也能为线束穿行、探头对位提供空间。

　　从结构思路看，设计没有采用整块实体料加工，而是选择薄壁框体加后侧法兰的组合形式。框体四周保留连续侧壁，顶部与底部形成承托面，模块放入后可由侧壁限制左右窜动，前面开口则不遮挡颜色传感器的光学读取路径；后侧法兰比框体外轮廓向外延展，四个安装孔分布在法兰角点，孔位远离框体受力边，锁紧时螺栓预紧力不会直接压在传感模块外壳上。法兰与框体交接处形成自然的加强转折，整机承受侧向加速度时，载荷会从框体侧壁传递到法兰板面，再分散到四个固定点，减少薄板局部翘曲的风险。腔体内部的竖槽用于区分陀螺仪与颜色传感器的安放区域，陀螺仪通常需要尽量靠近回转中心并保持水平基准，颜色传感器则需要让探测面朝向被测物，槽位方向与开孔位置正是围绕这两种安装姿态设置。

　　实际安装边界上，后侧法兰决定了对外连接尺寸，四个孔的中心距需与配套立柱或设备壁面预留孔一致；框体内部净宽、净高和进深决定了可容纳模块的外形上限，选型时应先核对传感器外壳尺寸，再确认接插件是否从顶部或侧部引出。若模块带有外接线束，框体边缘与内壁之间应留出折弯半径空间，避免线材被夹在模块与壁面之间。颜色传感器一侧的开口高度要兼顾探测距离，镜头距被测面过远会降低识别稳定性，过近则可能因视野过小而漏读色块；底座在腔体前侧留出的贯通面，可让探头直接对准目标，同时依靠侧壁阻挡环境杂光从侧面进入检测区。陀螺仪安装面则强调平面度与刚性，装配时可在模块与承托面之间加薄调整垫，将敏感轴方向与整机坐标系对齐，减少后续标定补偿量。

　　在应用场景上，这类底座常见于循迹小车、分拣试验装置、教学机械平台和轻量检测设备。循迹平台中，颜色传感器读取地面色带，陀螺仪反馈转弯姿态，底座把两者固定在同一刚体上，车辆加减速或越过硬缝时，器件之间不会出现相对晃动；分拣工位中，支架可安装在执行机构附近，让颜色识别结果与姿态信号共同参与物料判断；实验室台架上，则可通过法兰孔快速拆装，方便更换不同模块进行对比测试。维护时，前侧开口便于观察模块指示灯和清洁镜头，内部隔槽也能限制线束晃动，防止设备长期运行后接插件松脱。整体结构以安装基准统一、光路避让、刚性传递和装配便利为重点，适合在空间紧凑且需要同时固定姿态与视觉检测元件的场合使用。
