Pixhawk飞控板防护承载外壳结构

　　这套壳体结构面向小型无人飞行器的飞控安装场景展开设计，核心承载对象为Pixhawk 2.4.8版本飞控电路板，日常作业中飞控板作为无人机的姿态解算核心，需要在振动、扬尘、轻微磕碰的机载环境下保持稳定工作，裸板直接挂载在机架上很容易出现接线拉扯、元件剐蹭、飞控移位的问题，这套外壳正是为解决这类机载安装痛点完成的结构设计。

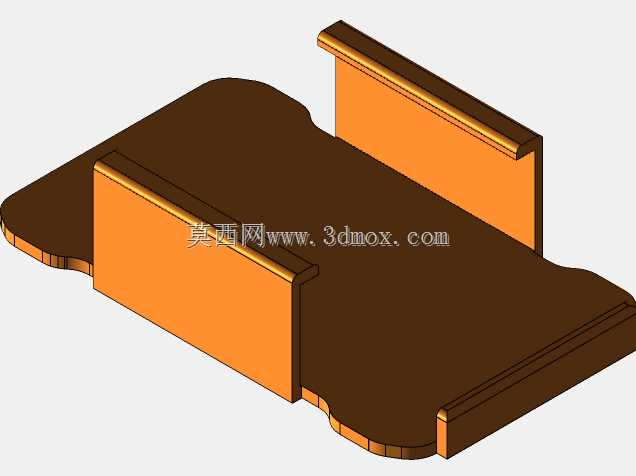

　　从实际装机逻辑来看，壳体没有采用全封闭盒体的常规思路，而是做了双侧立边加底部承托板的开放式构型：底部平板为飞控板提供完整的平面支撑，平板轮廓随飞控板的外形做了对应切角与圆弧过渡，板体边缘预留的凸边可以对电路板的侧向位移形成硬限位，避免飞控在飞行器机动过程中出现横向滑移；两侧向上延伸的立式挡边分别布置在承托板的两个长边位置，挡边高度刚好覆盖飞控板上插接件的下半段，既不会遮挡顶部的GPS接口、遥测接口、电源模块接口的插拔操作，又能在机架发生侧向碰撞时先于电路板承接冲击力，给板上的陀螺仪、加速度计等敏感元件留出缓冲空间。

　　结构细节上，承托板的四个边角都做了圆角处理，没有尖锐的直角棱边，一方面是适配注塑加工的脱模需求，避免直角位置出现应力集中导致的壳体开裂，另一方面在装机走线时也不会刮伤线束的绝缘层；两侧立边的顶部做了加厚翻边，翻边沿立边全长延伸，相当于给薄壁挡边增加了一道加强筋，大幅提升立边的抗弯折能力——无人机在作业中难免出现起降颠簸、低空擦碰的情况，加厚翻边可以让挡边在受到侧向挤压时不会直接向内变形压到电路板上的贴片元件。承托板的下表面为完整平面，没有突出的卡扣或凸台，装机时可以直接搭配3M减震泡棉粘贴在无人机机架的中心安装位，也可以通过扎带穿过机架预留孔位将壳体整体捆扎固定，适配多旋翼、固定翼、垂直起降无人机等不同机型的安装空间。

　　安装边界方面，壳体的整体长宽尺寸完全匹配Pixhawk 2.4.8飞控板的外形，承托板的宽度略大于电路板宽度，两侧留出的间隙可以容纳飞控板边缘的焊盘突出量，不会出现装板时电路板被壳体卡住的情况；立边的内侧间距与飞控板的长度方向尺寸形成小间隙配合，电路板放入后不会出现明显的旷量，不需要额外打胶固定就能保持位置稳定。立边的高度控制在较低范围，不会遮挡飞控板上的状态指示灯，地面站调试时可以直接观察板载LED的闪灯模式判断飞控的初始化、解锁、故障状态，不需要拆开外壳就能完成基础调试。

　　在功能特性上，开放式的壳体结构没有设置上下扣合的卡扣，省去了上盖的零件成本与装配步骤，飞控板放入承托位后，接线可以从壳体的前后两端自由引出，各个接口的线束走向不受壳体遮挡，布线时可以根据机架的走线槽位置灵活调整线序，避免线束过度弯折导致的接口松脱。壳体的壁厚选取兼顾了轻量化与结构强度，整体重量控制在极低水平，不会给无人机增加过多的负载重量，影响飞行器的续航时间与载荷余量。

　　从设计思路的落地角度，这套结构没有追求多余的复杂造型，所有几何特征都服务于实际装机需求：底部平板保证支撑刚性，两侧立边提供侧向防护，圆角轮廓避免应力集中与线束磨损，加厚翻边提升挡边抗冲击能力，开放空间预留接线与调试操作余量。在结构建模过程中，所有配合尺寸都围绕飞控板的实际安装公差做了适配，既保证电路板可以顺畅放入壳体，又不会因为间隙过大导致飞控在振动环境下出现晃动，对于无人机装机调试、机载配件结构设计的从业者来说，这套壳体的结构逻辑可以直接复用在其他版本飞控板的防护支座设计中，也可以根据不同机型的安装空间调整承托板的安装孔位与立边高度，适配更多机载电子元件的防护安装需求。
