直角管路转接弯头快插结构

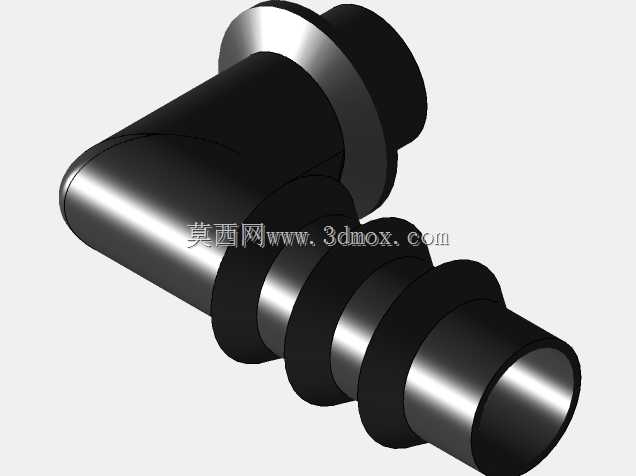

　　在流体输送管路的布设过程中，经常会遇到管路走向需要90度转向、同时两端连接形式不一致的场景，这款直角弯头接头就是为这类工况开发的管路转接构件。从结构形态来看，接头一端采用带限位凸缘的法兰式对接结构，另一端设计为多道环形卡槽的宝塔式插接结构，整体流道在内部平滑完成90度弯折，既可以实现硬质管路端面的贴合法兰密封，也可以适配柔性软管的插装锁紧，在小型流体设备、3D打印冷却回路、实验室气路、小型液压站配管、家用净水设备管路改造场景中都有大量应用。

　　从实际安装边界来看，接头法兰端的外圆凸缘直径大于接头主体外径，安装时凸缘端面可以直接贴合对接面板或者硬管的对接端面，配合密封垫片即可实现端面静密封，凸缘后方的轴段可以穿过安装面板的预制孔，配合锁紧螺母就能把整个弯头固定在设备面板上，避免管路运行过程中接头出现晃动偏转。另一端的宝塔插接段设计了三道直径递增的环形倒刺卡槽，当柔性软管从端部套入之后，软管内壁会被环形倒齿牢牢卡住，配合喉箍锁紧之后，即便管路内部存在一定压力，软管也不会从接头上脱出，多道卡槽的设计也相当于多了一道密封防线，介质不会从软管和接头的配合间隙处出现渗漏。

　　设计这款接头的时候，首先要保证内部流道的弯折处平滑过渡，不能出现直角台阶或者流道突变，否则介质流经弯折位置的时候会形成局部涡流，一方面会增大管路的沿程压力损失，另一方面如果输送的是带有微小颗粒的流体，颗粒容易在涡流区沉积，长期运行之后会造成流道通径变小甚至堵塞。建模过程中优先采用扫描特征生成整体流道和外部实体，弯折处的内圆角半径取流道通径的0.8倍左右，既不会因为圆角过大造成接头外部壁厚局部过薄，也能最大程度降低介质转向带来的流阻。外部的环形卡槽每一道都设计了微小的拔模斜度，朝向插接方向的侧面倾角更小，方便软管套入的时候顺着斜面滑入，背向插接方向的侧面接近垂直，软管受拉力往外滑脱的时候，倒齿会直接咬入软管内壁，提供足够的拉脱阻力。

　　接头两端的同轴度和弯折角度公差需要重点控制，90度的弯折角度偏差如果超过1度，两端对接的管路在安装的时候就会出现强制别劲的情况，长期受内压和振动载荷作用，接头的弯折根部容易产生应力集中，甚至出现疲劳开裂。法兰端的密封端面粗糙度需要达到Ra3.2以下，保证垫片压紧之后可以完全填充端面的微观不平间隙，宝塔段的外圆尺寸要匹配常用软管的内径公差，尺寸过大会造成软管装配困难，甚至套入的时候把软管端面撑裂，尺寸过小则会导致配合间隙过大，锁紧之后仍然存在渗漏风险。

　　在设备配管的实际选型中，这类弯头不需要额外做焊接或者攻丝加工，现场装配只需要套上软管、锁紧喉箍、固定法兰端螺母即可完成安装，相比传统的焊接式弯头，不需要专业焊接设备，也不会出现焊接焊渣掉入流道内部污染管路的问题，尤其适合小批量定制设备、桌面级3D打印设备的冷却水路搭建，以及需要经常拆装维护的实验管路系统。接头整体采用等壁厚设计，弯折位置的外壁也做了局部加厚处理，承压能力和两端直管段保持一致，不会在弯折位置成为整个管路的强度薄弱点。
