禽蛋分级输送辊道生产线结构

　　这套辊道式禽蛋处理结构主要面向蛋品初加工场景，可布置在养殖场集蛋端、蛋品清洗分选车间或小型食品加工线的前段工位，用来承接离散来料的禽蛋，使蛋体在多根平行辊轴之间形成稳定限位，并沿输送方向连续移动。实际产线中，禽蛋从集蛋带或人工上料位进入后，会落入相邻辊轮形成的弧形凹槽内；辊轮表面采用两端直径小、中部直径大的鼓形轮廓，能够把椭球形蛋体自然引导到辊间最低位置，避免蛋体在输送过程中横向窜动。多组辊轴沿机架长度方向等距排列，蛋体被相邻两根辊轮同时托持，接触位置位于蛋体两侧下部，接触面积小且支撑柔和，适合易碎品的低速输送。

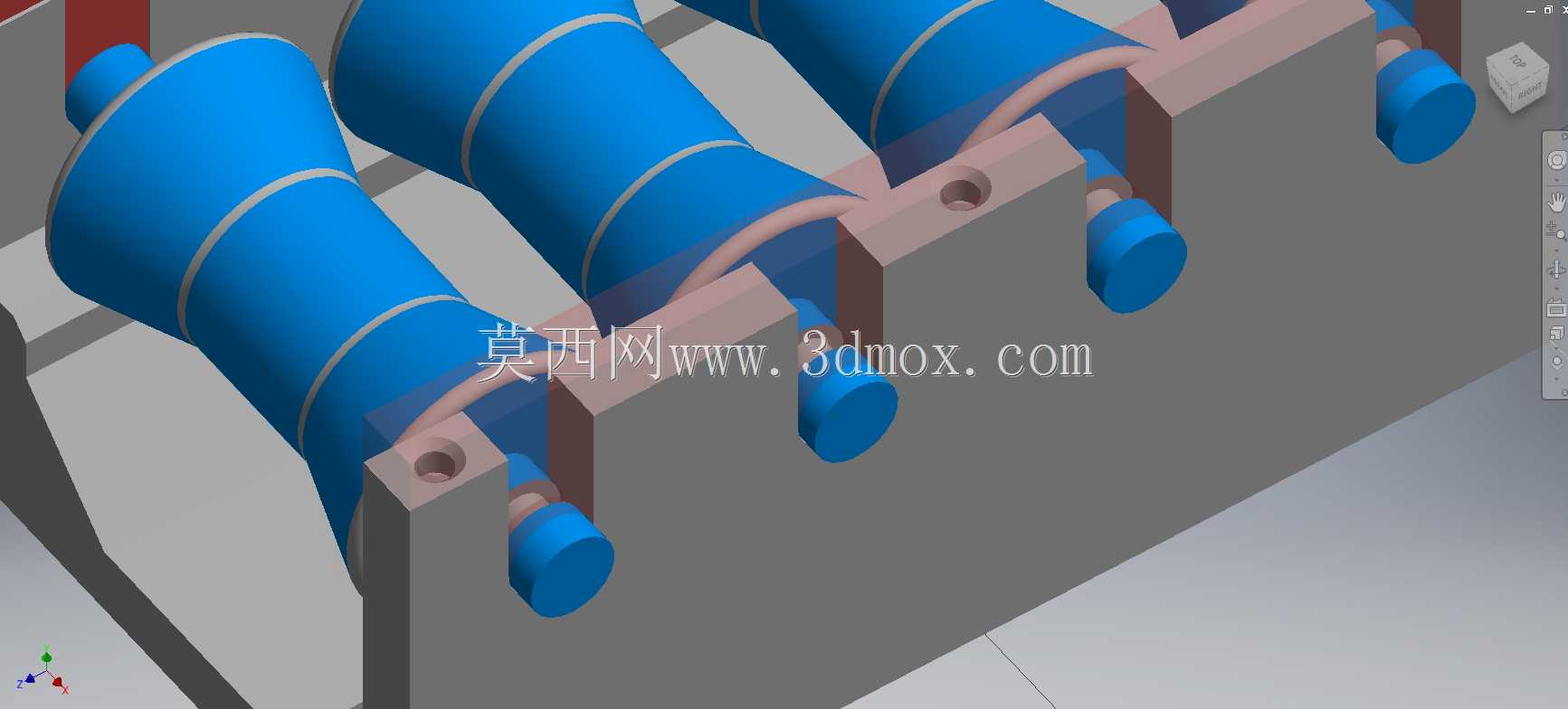

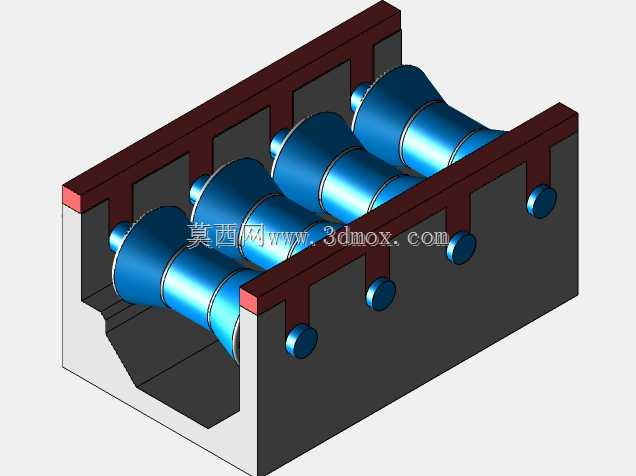

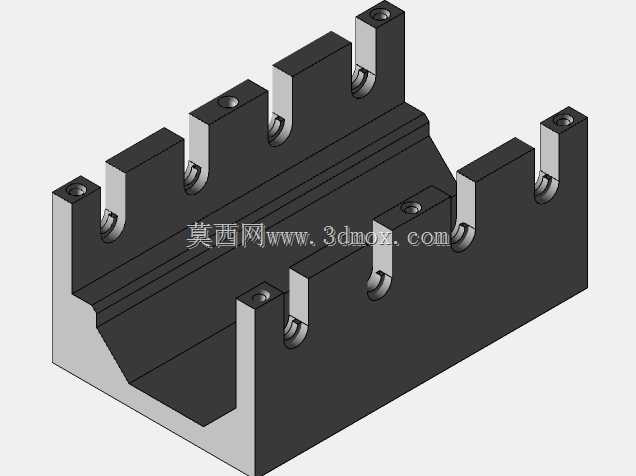

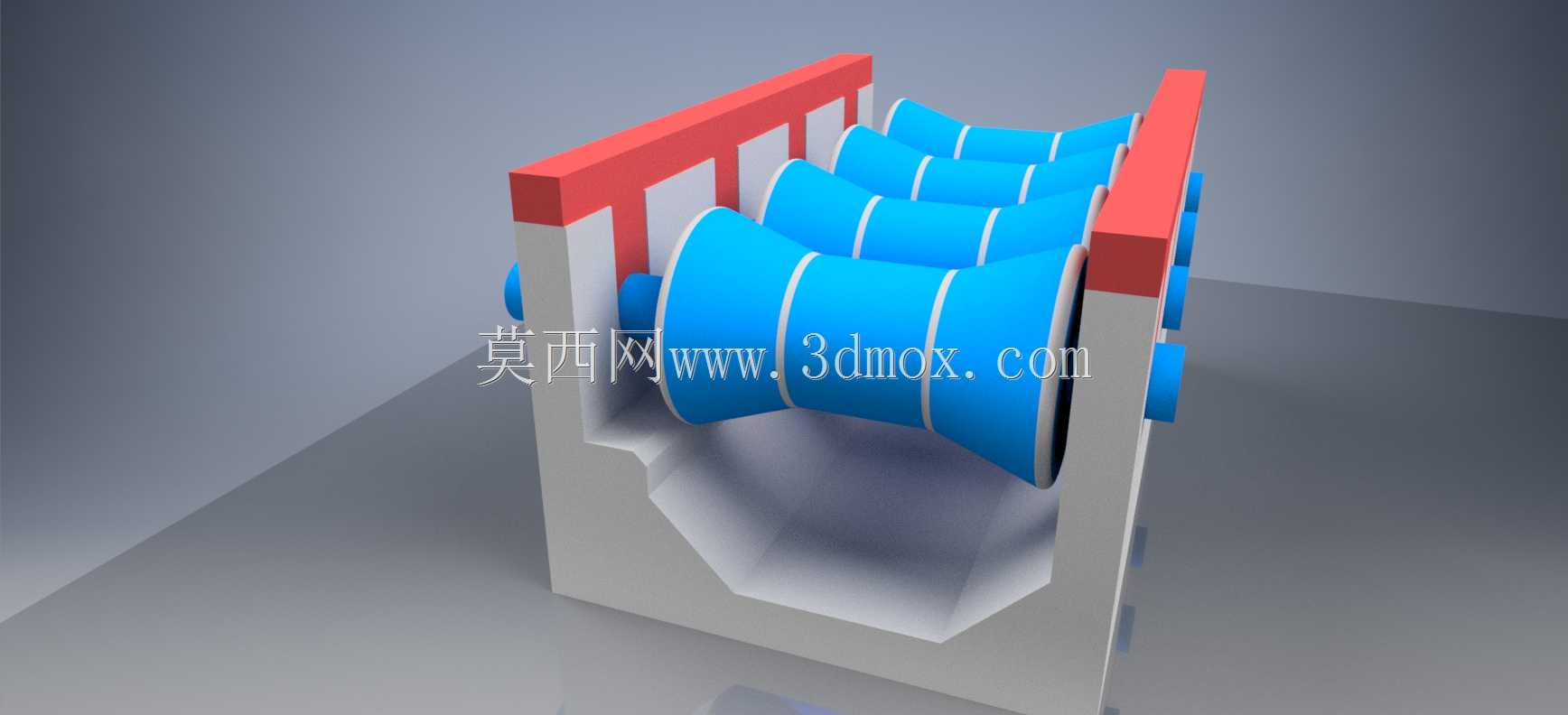

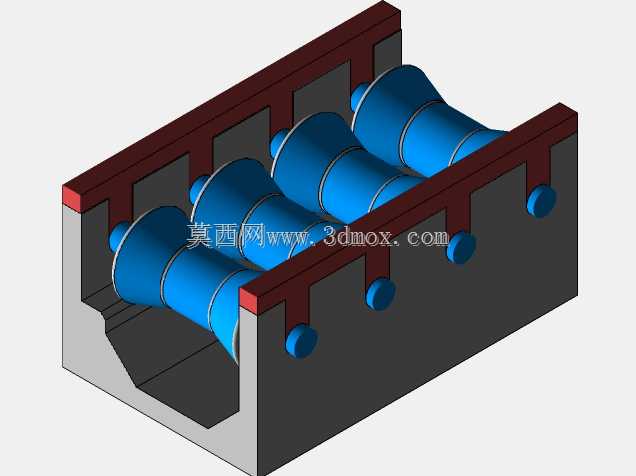

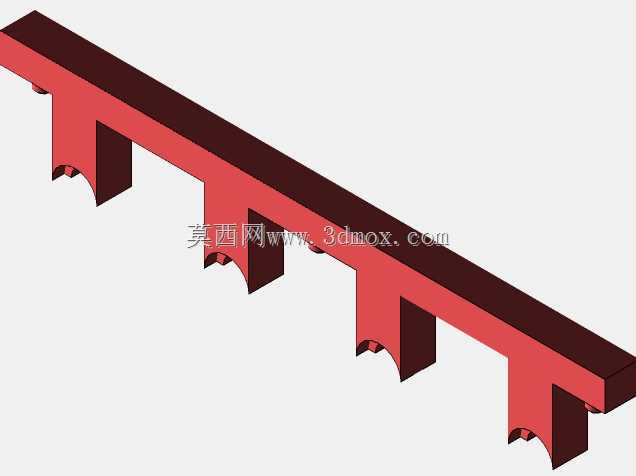

　　从结构组成看，装置主体由两侧立式墙板、顶部防护栏、多根鼓形输送辊、端部支承件和下部承接槽构成。墙板承担辊轴定位和整机载荷传递，辊轴两端伸入墙板安装位，轴线保持平行且高度一致；顶部红色栏板沿输送方向设置，既限制蛋体在异常堆积时向外滚落，也为操作人员提供直观的设备边界。下部内凹槽体可作为导向、沥水或检修承接区域使用，若接入清洗工序，槽体上方可布置喷淋管，废水沿内壁排向指定接口；若用于干态分级，该区域也可预留检测元件、毛刷或翻盘机构的安装空间。

　　设计思路的核心在于用简单辊形解决椭球工件的姿态问题。禽蛋外形不是规则圆柱，普通平皮带输送虽然连续，但蛋体之间容易相互挤压、旋转不受控；槽式链板输送定位较好，却存在结构复杂、清洁死角多的问题。鼓形辊道介于两者之间：辊轮旋转时，蛋体一方面随辊列向前输送，另一方面可绕自身长轴缓慢转动，这对后续光照检测、表面污渍观察和均匀喷淋都有利。辊间间隙需要依据目标蛋径范围确定，间隙过小会夹持蛋体，过大则可能漏蛋；工程布置时通常让蛋体最大轮廓高于辊顶连线，同时保证蛋体最低点不接触下方固定结构。

　　在安装边界方面，这类设备属于窄长型输送单元，长度方向由处理节拍决定，宽度方向主要受蛋体长度、辊轴支承和侧栏安全距离控制。墙板外侧应预留辊轴拆装空间，便于更换轴承、滚轮或密封件；设备两端需与上料机构和后续分级、包装设备保持高度衔接，输送面高度差不宜过大，避免蛋体跌落冲击。若并入自动化产线，辊轴可由链传动、同步带或分段伺服驱动，低速段保持平稳，检测段可通过差速转动使蛋体充分翻面。机架底部应设置可调支脚或固定地脚，用于补偿地面不平并校正辊轴水平；靠近清洗工位时，材料选择和表面处理需考虑潮湿环境，支承部位应便于冲洗和排水。

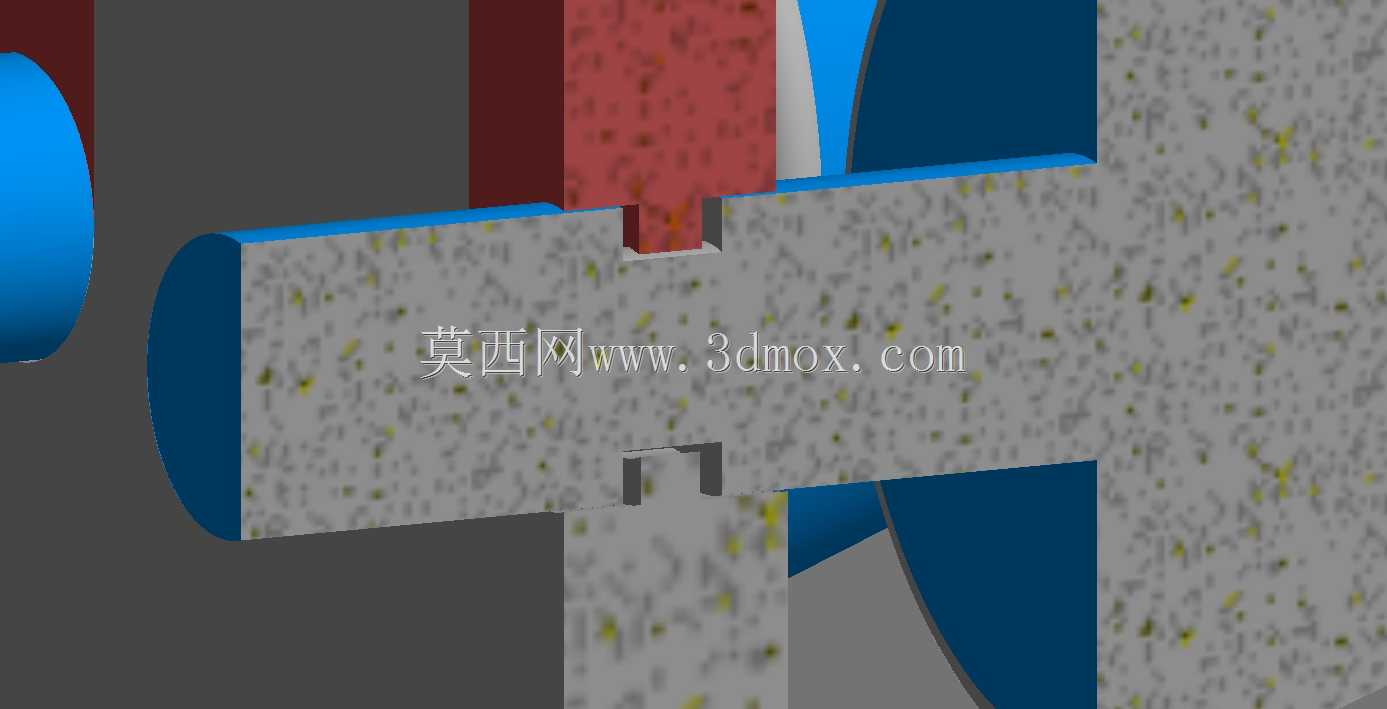

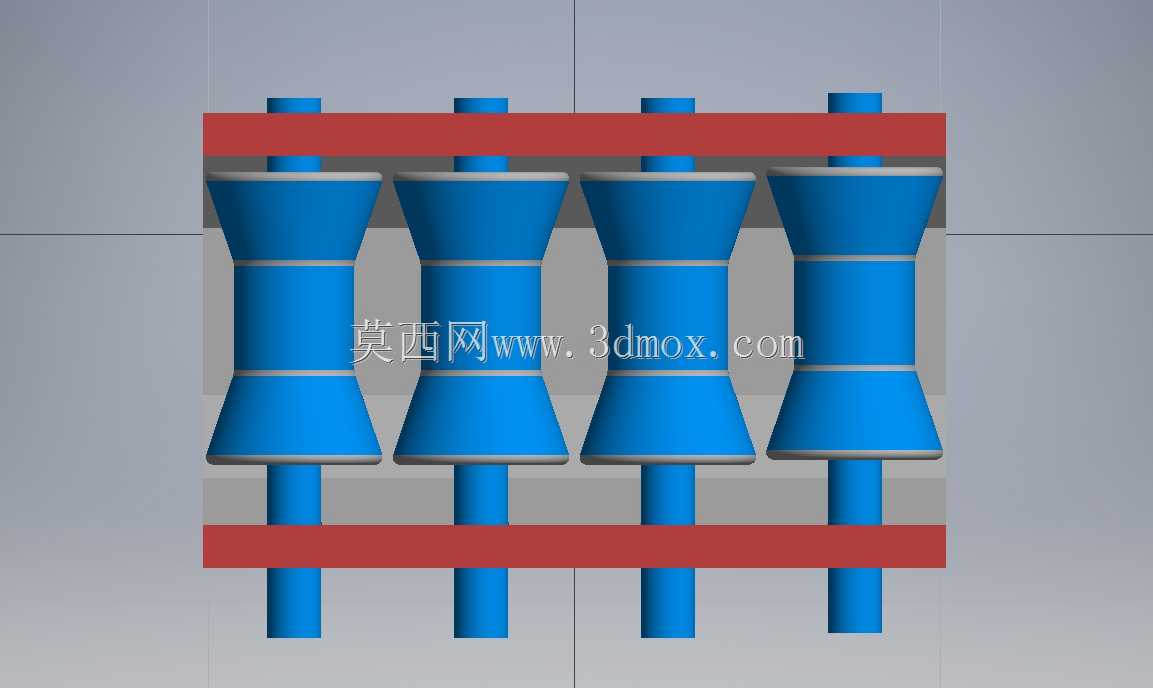

　　建模时需要重点表达辊轮轮廓、辊轴间距、墙板开孔和侧栏位置。鼓形辊的曲面不能简单用等径圆柱代替，否则无法体现蛋体对中限位效果；相邻辊轮的相位和中心距决定蛋窝形状，是后续干涉检查的关键。墙板内侧与蛋体最大外廓之间应保留侧向间隙，顶部栏板不宜过低，以免影响观察和清理。下部槽体的斜边角度应兼顾避让蛋体、引导污物和增强刚性，槽底与辊轴之间不能形成运动干涉。对于结构设计人员，该模型可作为禽蛋输送、易碎品辊道、食品分选设备的概念方案，进一步细化时还需补充驱动组件、张紧机构、轴承座、喷水管路和接水盘等细节。
