这套仿生陆龟造型结构的建模思路,并没有走常规写实生物模型的曲面堆砌路线,而是把潮玩机甲的块面分割逻辑和陆龟本身的体态特征做了融合,在结构设计阶段首先敲定的是整体支撑边界:四足作为整个摆件的落地承托点,足端底面做了小幅平面修型,保证放置在工作台、展示台面上时四个支撑点的共面度,不会出现摆放翘动的问题,足端的接触区域预留了0.8mm的平面余量,后续不管是做光固化3D打印的实体输出,还是做CNC雕刻的树脂、铝件加工,都可以直接在这个基准面上做装夹定位,不需要额外追加支撑工装。

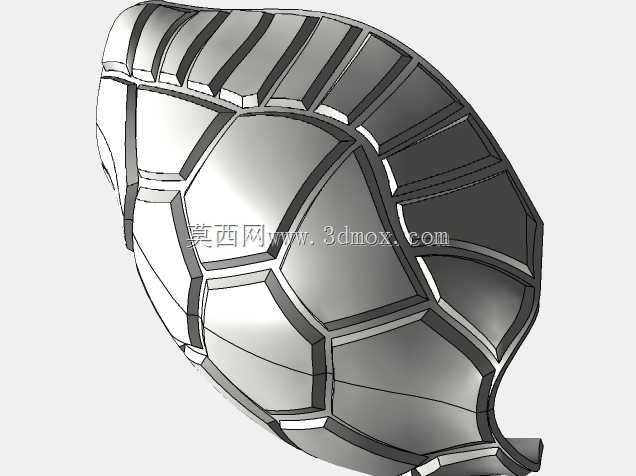

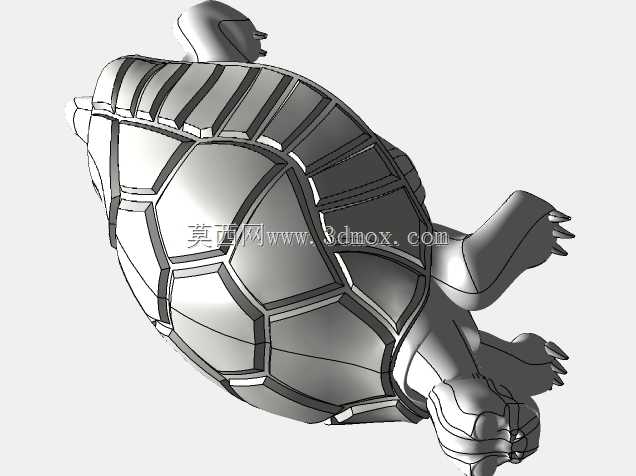

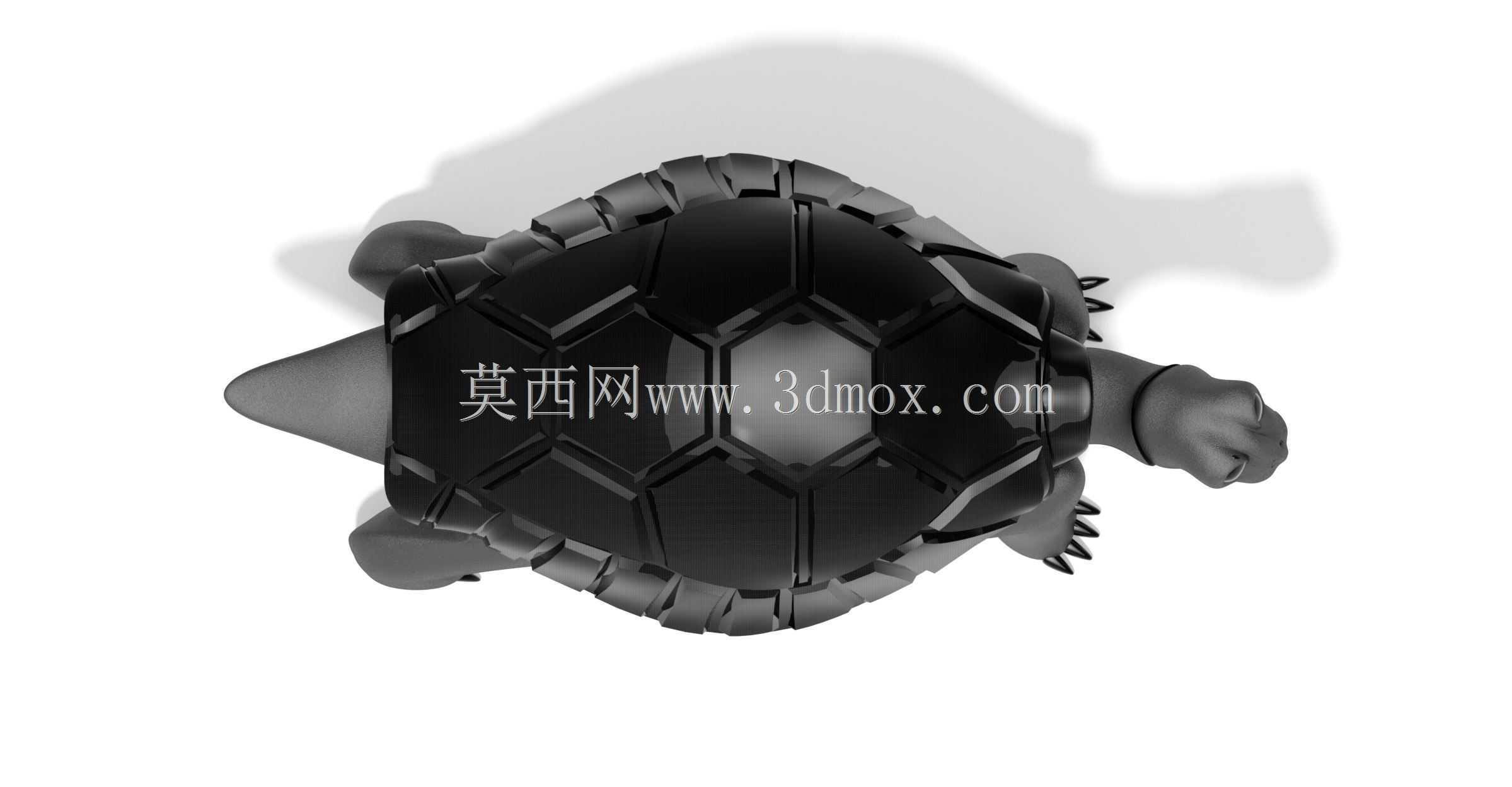

从实际应用场景来看,这类结构既可以作为桌面创意陈设摆件,也可以拆分壳体、四肢、头尾几个模块做拼装潮玩的结构验证,还能作为仿生机械外形设计的参考样件,用于展馆科普展项的机械生物造型演示、工业设计专业的曲面分块教学案例。建模时没有把龟壳做成连续光滑的整面弧面,而是参考装甲板的拼接形式,把背壳拆解为多块带折角的多边形分块,每一块壳板的边缘都做了小幅的凸起棱边,相邻壳板之间预留了均匀的分缝间隙,这个分缝宽度控制在1.2mm,一方面在视觉上强化机甲的拼接质感,另一方面如果后续做拆件打印,分缝位置刚好可以作为壳体零件的拆分边界,不需要额外在曲面上重新规划拆分线。

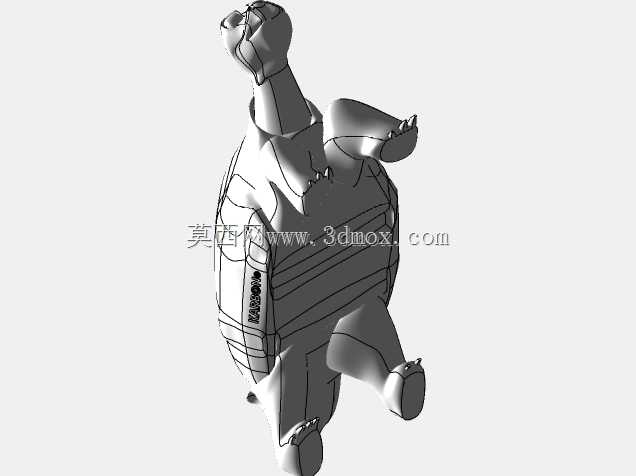

龟壳的整体弧面走向完全贴合陆龟背甲的自然隆起曲线:背壳最高点位于整体体长方向的中部偏前位置,从最高点向尾部方向弧面缓慢收窄,向头部方向的弧面下落斜率稍大,和颈根位置的过渡曲面做了G2连续衔接,不会出现块面拼接的生硬折角。腹壳部分没有做完全封闭的薄壳结构,而是在四肢和壳体的连接位置预留了内嵌的安装槽位,如果后续要给这个摆件追加驱动结构,比如加装微型舵机实现四肢微动、头部转向,槽位的空间刚好可以容纳小尺寸的舵机和走线通道,腹壳下部预留的空腔净高度有18mm,足够布置小型控制板和纽扣电池位,不需要对外形做额外的切割改造。

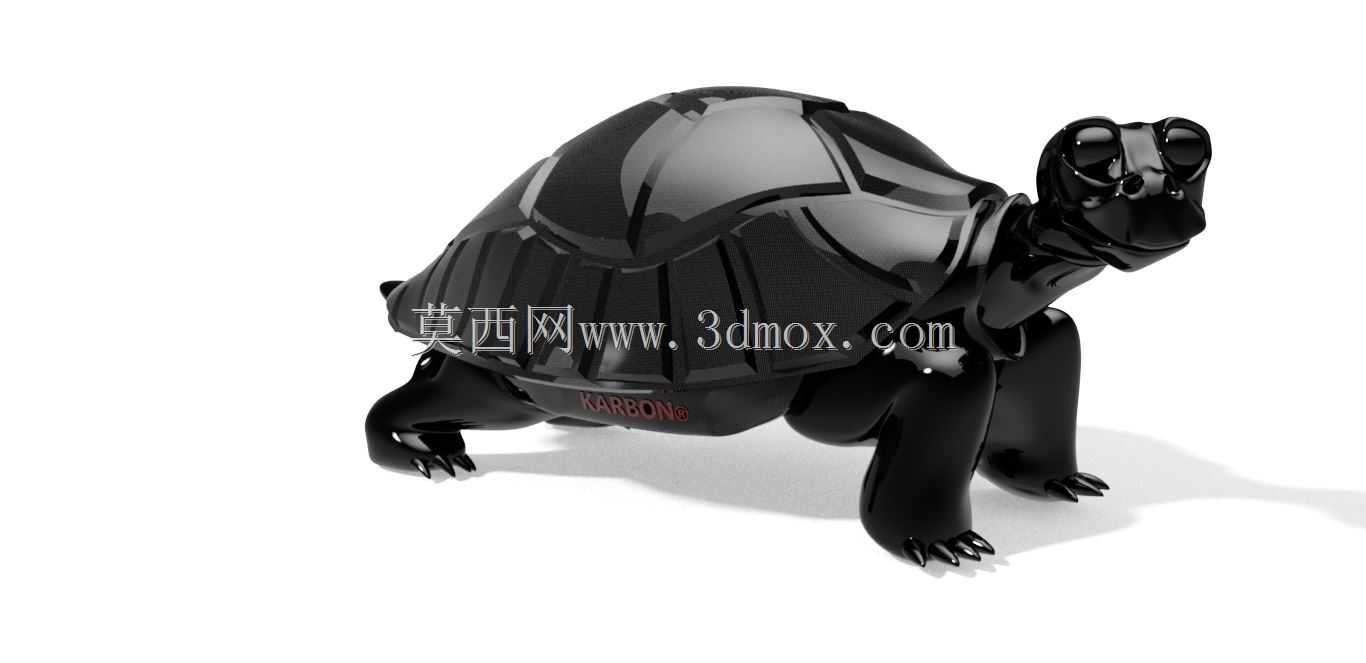

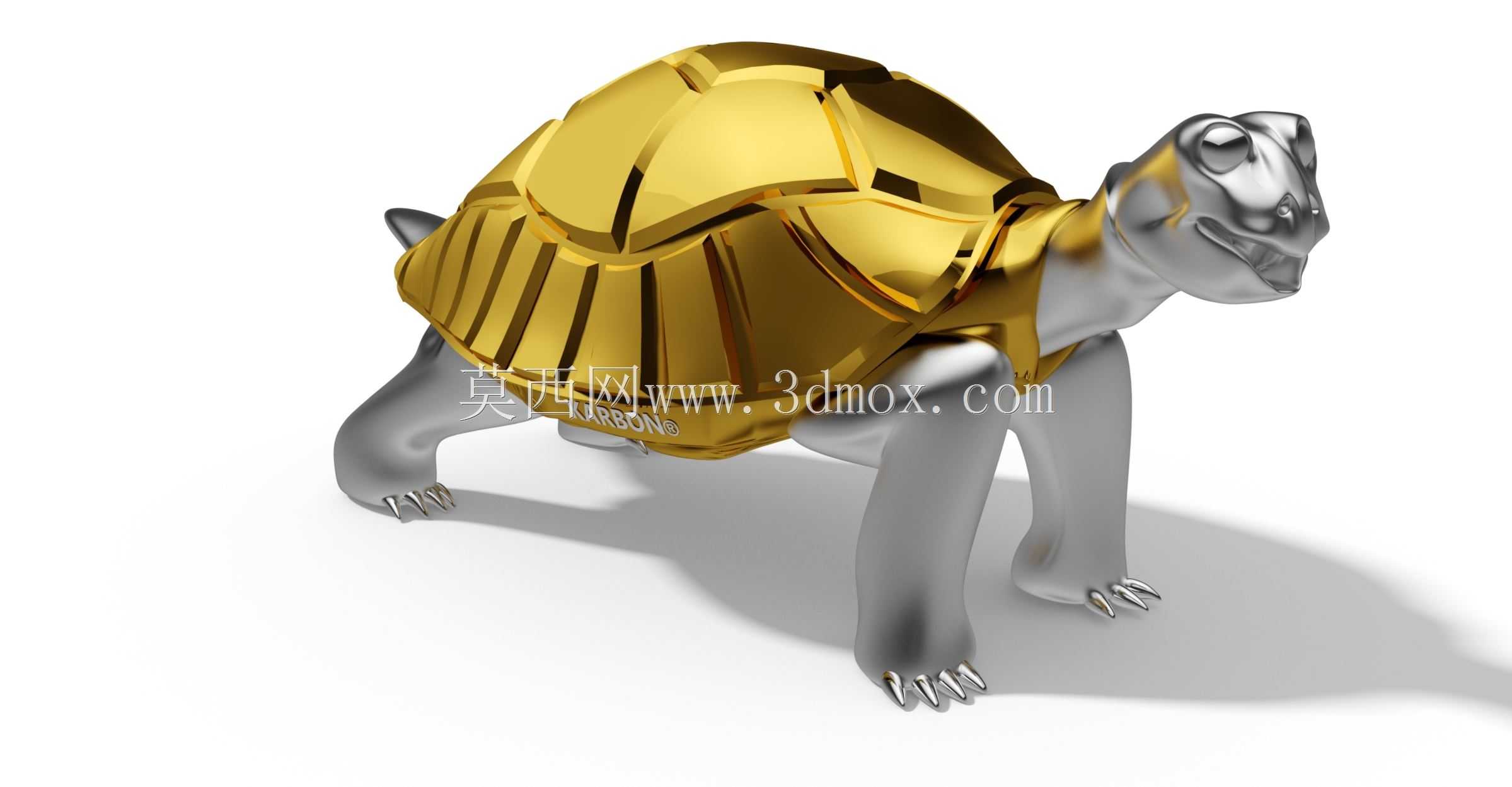

四肢的造型设计刻意弱化了写实生物的皮肤纹理,转而用大弧度的加厚曲面表现机甲厚重感,前肢的支撑角度向前外侧小幅倾斜,后肢的支撑角度向后外侧张开,这个支撑跨距的设定经过重心校核:整个模型的重心投影落在四个足端围成的支撑多边形中心区域,即使摆件的背壳做实心填充增加重量,也不会出现前倾或者侧翻的问题。前肢和颈座的连接位置、后肢和腹壳的连接位置都做了加厚的圆角过渡,避免3D打印过程中出现悬垂角度过大导致的支撑难去除、零件断裂问题,所有外凸的棱边都做了R2到R5不等的圆角处理,没有尖锐的内角,既符合手办摆件的安全要求,也能避免加工过程中应力集中导致的边角崩裂。

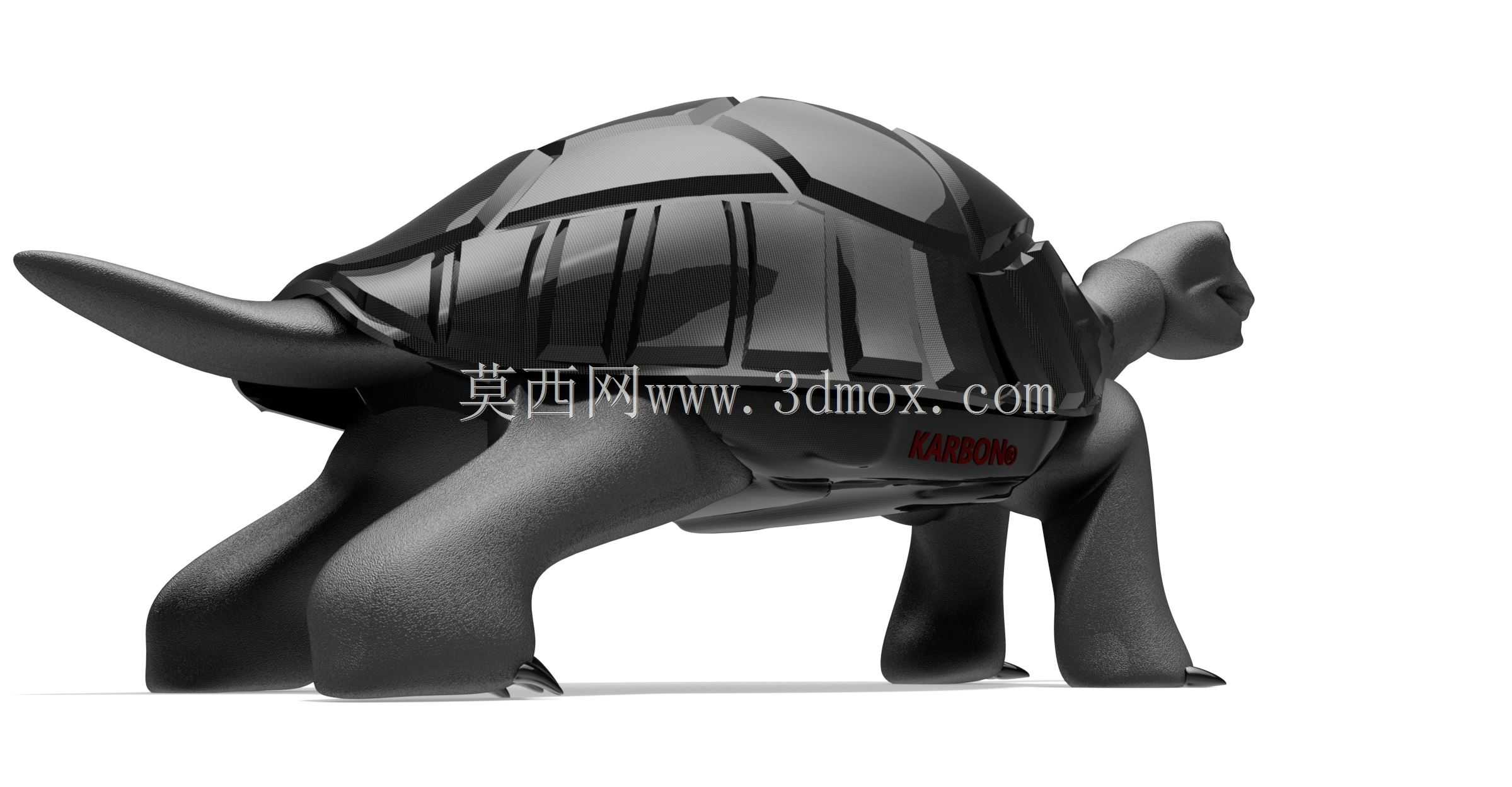

头部造型简化了陆龟的面部细节,用流畅的块面勾勒出吻部和眼部的轮廓,颈部和壳体的连接位置做了环形的过渡曲面,如果后续做可动结构设计,这个环形曲面可以作为旋转关节的活动间隙边界,头部左右转向的活动角度可以达到±25度,不会和背壳前缘发生运动干涉。尾部采用向后上方扬起的造型,尾根和背壳后缘的连接位置做了加厚处理,尾部本身的截面从根端到尾端均匀收窄,悬伸长度控制在整体体长的六分之一以内,避免长悬臂结构在打印或者加工过程中出现变形翘曲。
外形尺寸的规划上,整个作品的体长方向边界为头前端到尾末端的总长,体宽方向的最大尺寸位于后肢外侧的跨距位置,高度方向的最高点为背壳顶部的装甲块上表面,所有外伸结构都没有超出四足支撑的投影范围,安装摆放时不需要额外的固定件,直接放置在平面上即可稳定承托。如果作为拼装模型使用,背壳的分块零件可以通过定位柱和腹壳基座连接,每块壳板背面都预留了对应的定位凸台,凸台的位置和相邻壳板的缝隙错开,装配时不会出现零件错位的问题;如果作为一体化展示件使用,所有分块棱边都可以在建模阶段直接合并为整体网格,输出的实体模型壁厚均匀控制在2.5mm以上,完全满足各类增材制造和减材加工的工艺要求,不需要后续对模型做壁厚修补。
