截角正四面体阿基米德多面体结构

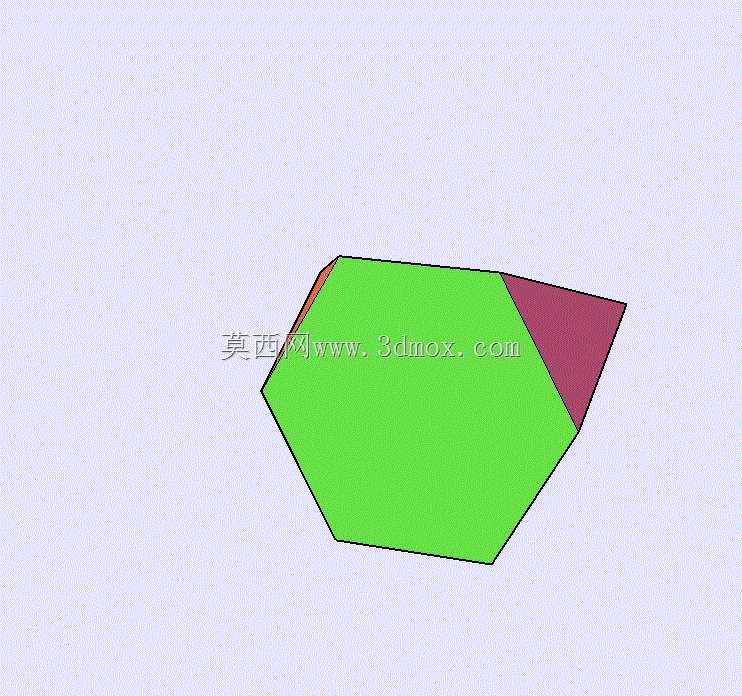

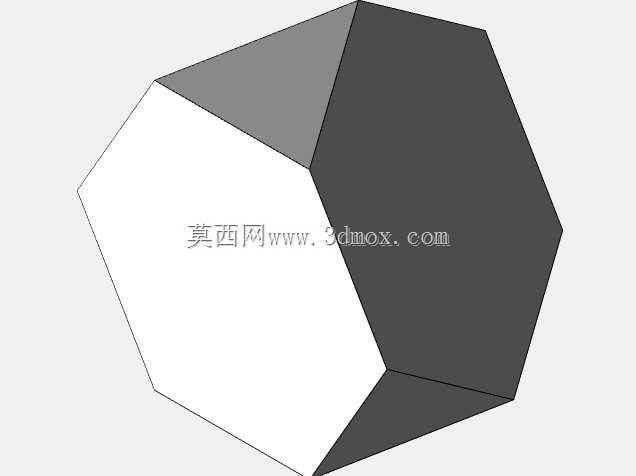

　　在几何教学教具、精密光学反射阵列、空间网格节点以及多面体造型验证工作中，截角四面体并不是单纯的展示形体，而是把正四面体四个顶点按统一截切规则处理后得到的稳定空间结构。原始正四面体的四个三角形顶点被平面切除后，原顶点位置转化为四个等边三角形面，原本的四个正三角形面则因三条边同步缩短，形成四个正六边形面。整个实体最终拥有八个面、十二条截切后形成的新棱以及十八条保留并缩短的原棱，合计三十条棱、十二个顶点，每个顶点处均由两个正六边形面和一个正三角形面交汇，顶点连接关系高度一致，这也是阿基米德立体在工程建模中便于阵列、装配和误差校核的重要原因。

　　从实际建模思路看，先建立正四面体基准骨架比直接绘制八个独立面更可靠。正四面体的六条棱长度相等，任意相邻面夹角固定，顶点坐标可通过外接球半径或棱长反推；在确定截切平面时，需要让四个顶点处的截平面分别平行于该顶点所对的底面，并沿三条邻棱截取相同比例。若截切位置取在棱长三分之一处，原三角形面的三个角被等量去除后，剩余轮廓恰好成为正六边形，截断面同时成为等边三角形，此时所有棱长度一致，形体进入标准截角四面体状态。这个比例不能凭视觉拖动确定，工程上应通过约束草图、基准面和实体切除特征锁定，否则六边形容易退化为等角但不等边的不规则轮廓，后续阵列时会出现棱线错位。

　　该结构的用途并不局限于数学模型展示。在模块化空间填充设计中，截角四面体与正四面体可以按规则组合填充三维空间，适合用于轻量化点阵填充、蜂窝状支撑结构、吸能构件内部构型以及增材制造路径规划。相比完整正四面体，截角后的实体去掉了尖锐顶点，局部应力集中明显降低，三角形截断面提供了额外的安装贴合面，六边形大面则适合承受均布载荷或粘贴标识、反射片。若作为教学用具，三角形面与六边形面的面积差异、棱边等长关系以及顶点处三面交汇状态，都能帮助理解半正多面体的构成逻辑；若作为装饰或展陈构件，平整的多边形面便于分色、喷涂和后期渲染，相邻面之间的二面角固定，灯光照射下边界清晰，不会出现自由曲面模型中高光漂移难以控制的问题。

　　外形边界方面，标准截角四面体可由棱长唯一确定。设截切后所有棱长度为a，则原始正四面体棱长为3a；实体的外接球半径约为1.173a，即模型最外点到几何中心的距离。若以包围盒评估安装空间，形体在三个正交方向上的投影并非正方形，而是随摆放姿态变化；当以一组相对三角形面近似上下布置时，需要同时校核四个六边形面的侧向凸出量，不能只按最大直径预留圆柱形空间。对于需要放入透明罩、夹具或加工托盘的场景，建议按外接球直径预留边界，并在三角形截断面处设置定位面；由于十二个顶点分布均匀，采用三点支撑时应优先选择同一六边形面上的三个顶点，避免支撑点跨面造成摆放晃动。

　　加工与校核时，重点不在复杂曲面，而在平面度、边长一致性和相邻面夹角。八个面均为平面，数控铣削、激光切割板材拼装或三维打印都能实现，但如果采用板材焊接或粘接，三角形板与六边形板的边厚、坡口和定位公差必须统一；三十条棱中任意一条长度偏差，都会在闭合拼装时累积为面缝不均。建模阶段可通过测量相邻棱长度、检查三角形面三边等长、确认六边形面内角为一百二十度来判断截切是否准确。对于需要承载的点阵结构，还应把截角四面体作为周期性单元进行布尔阵列，关注单元之间三角形面或六边形面的连接方式；连接面选择不同，整体结构的比刚度、通透率和吸能方向都会发生变化。
