长曲棍球杆端八边形限位端盖结构

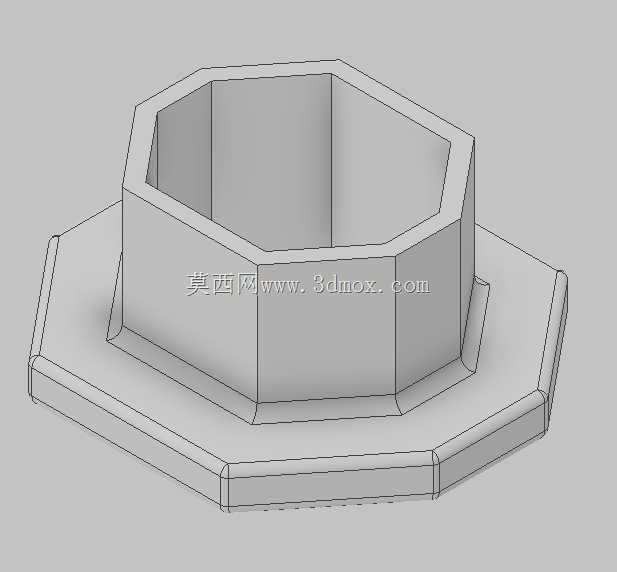

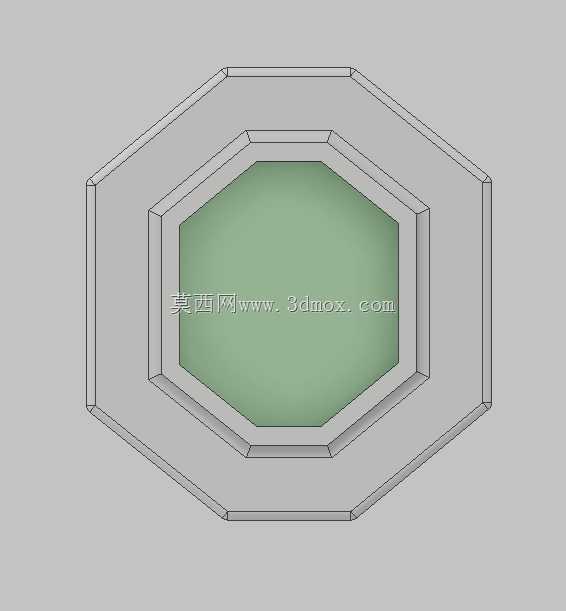

　　该端盖结构主要用于长曲棍球杆杆身末端的包覆与限位，属于运动器材杆体连接部位的功能件，在实际装配中承担杆端封堵、握持边界定位以及杆身端部防磕碰的作用。结构整体分为上下两个功能区域：下部为外扩的八边形法兰底座，底座边缘做等厚翻边处理，底面预留与杆身端面贴合的环形接触带，法兰轮廓向外延展形成限位台阶，装配后台阶面抵靠杆身端部外壁，既可以限制端盖轴向压入深度，也能在杆体落地磕碰时优先承接冲击，避免杆身基材直接受撞开裂。上部为凸起的八边形中空套筒，套筒内腔轮廓与杆身端部截面完全匹配，采用等壁厚设计，内壁沿轴向设置三段贴合面：入口段做小角度导入倒角，方便杆身端部快速插入；中段为全长主配合面，与杆身外壁保持小间隙过渡配合，既保证压装顺畅，又能控制周向转动余量；根部设置环形止退台阶，压装到位后台阶卡入杆身预设的环槽内，形成轴向锁止，避免使用过程中端盖受拉脱落。

　　从设计思路来看，该件没有采用常规圆形端盖的回转结构，而是选择八边形截面，核心考量有三点：其一，长曲棍球杆在握持传递时，球员需要通过杆端触感判断杆体朝向，八边形的平面边可以提供明确的周向定位触感，相比圆形端面更易快速识别杆头方向；其二，八边形套筒的平面侧壁相比圆弧面，在粘接固定时粘接面为平面，涂胶后胶层厚度均匀，不会出现圆形面涂胶后胶液向低处流淌导致的局部缺胶问题；其三，下部法兰同样采用八边形外轮廓，与上部套筒截面保持同向，模具开模时分型面可沿八边形棱线设置，侧向抽芯距离短，注塑成型时各边填充阻力一致，不会出现圆形件偏心填充导致的壁厚不均。

　　外形尺寸与安装边界方面，上部套筒的八边形对边宽度与配套杆身的外接圆尺寸匹配，套筒轴向高度覆盖杆身端部15至20毫米的插入段，保证足够的配合接触长度；下部法兰的八边形外接轮廓比套筒外轮廓单边向外延展6至8毫米，法兰厚度控制在3至4毫米，既保证磕碰时的结构强度，又不会因法兰过厚导致杆端重量过大，影响球杆整体重心。法兰底面与套筒轴线保持严格垂直，装配后端盖端面与杆身轴线垂直度误差可控制在0.2毫米以内，避免杆端放置时出现偏斜。套筒内腔的根部转角处设置R2至R3的过渡圆角，避免应力集中，防止球员大力击球时杆身端部在端盖根部出现断裂；外轮廓的所有棱边均做0.5毫米的小圆角处理，去除锐边，避免握持或磕碰时划伤手部。

　　在实际使用场景中，该端盖除了基础的封堵防护作用，还可作为杆身长度调节的限位基准：当球员根据自身握持习惯裁剪杆身长度后，将该端盖压装到裁剪后的杆端，法兰台阶即可作为杆身插入球头握把段的深度定位面，保证每支球杆装配后杆端插入握把的长度一致，稳定击球手感。结构建模过程中，先以八边形草图为基础双向拉伸生成套筒主体，再在套筒底部绘制外扩的八边形法兰草图拉伸合并，随后对所有内腔配合面、导入倒角、止退台阶、过渡圆角逐一做特征细化，最后验证装配间隙：内腔配合面与杆身的单边间隙控制在0.1至0.15毫米，既满足压装工艺要求，又不会因间隙过大出现晃动。该结构整体无复杂侧向特征，适合采用注塑工艺批量生产，材料可选用耐冲击的尼龙或聚丙烯，兼顾韧性与轻量化要求，在低温户外场地使用时也不易脆裂。
