工业数显电能监测仪表防护外壳

　　现场配电运维场景里，裸露安装的电参数采集模块常年面临粉尘飘絮、凝露滴水、接线拉扯与误触碰风险，这款壳体就是为PZEM系列交流电能计量模块量身打造的防护承载结构，把内部的采样电路板、显示模组与接线端子完全封闭在独立腔体内，适配工厂车间动力柜、户外临时配电箱、光伏并网计量点、能耗监测终端这类对防护等级有明确要求的安装点位。

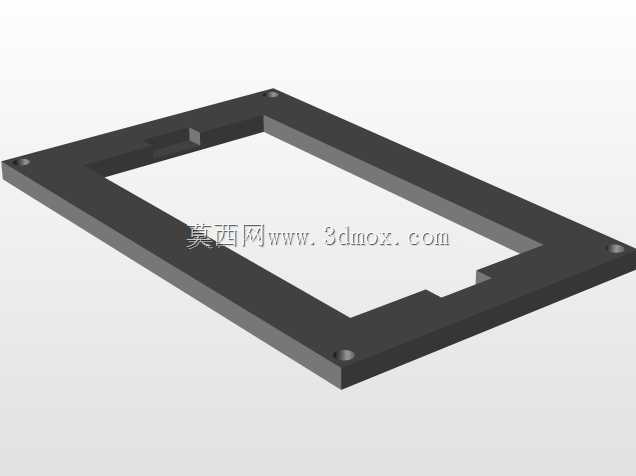

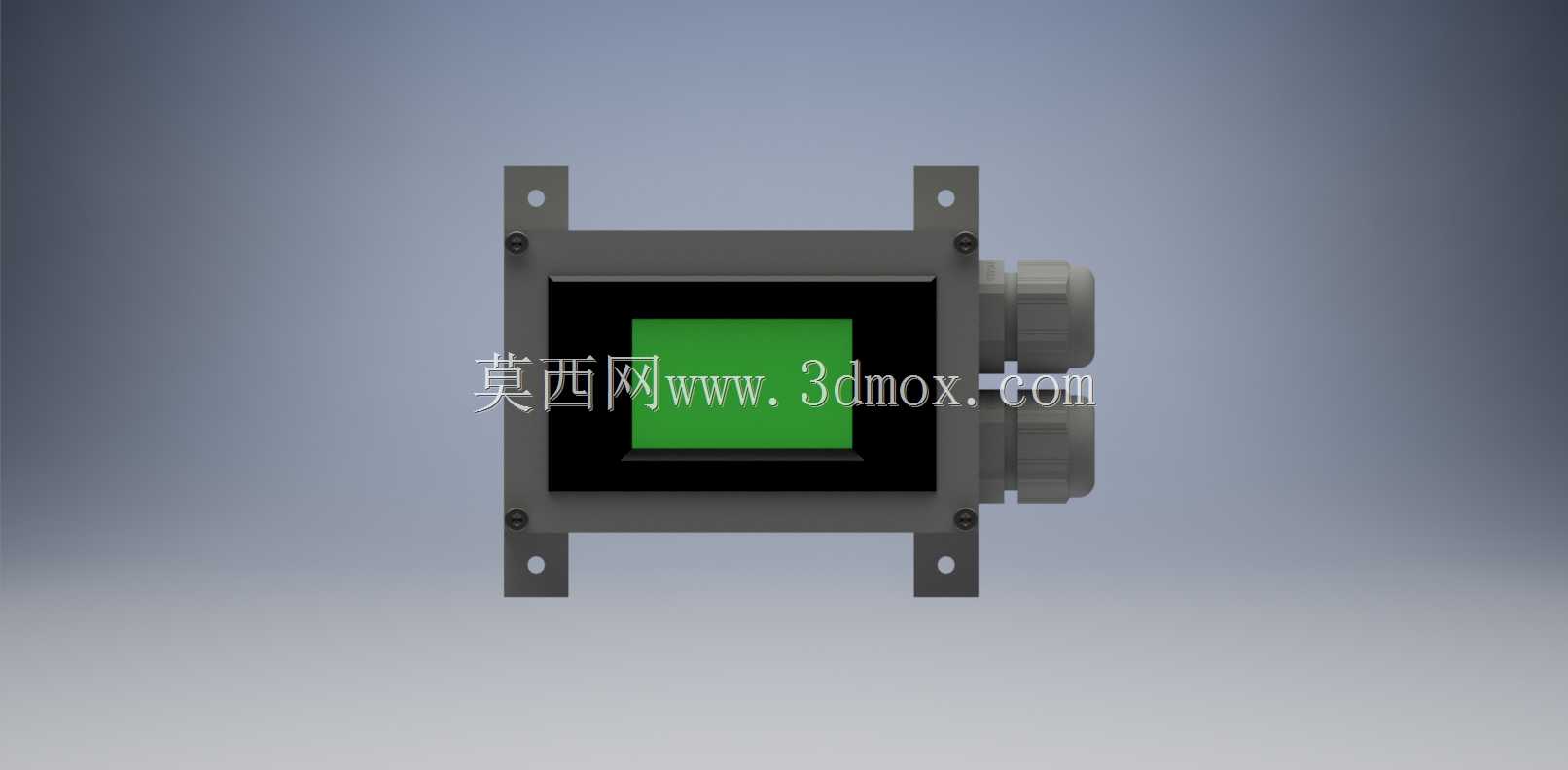

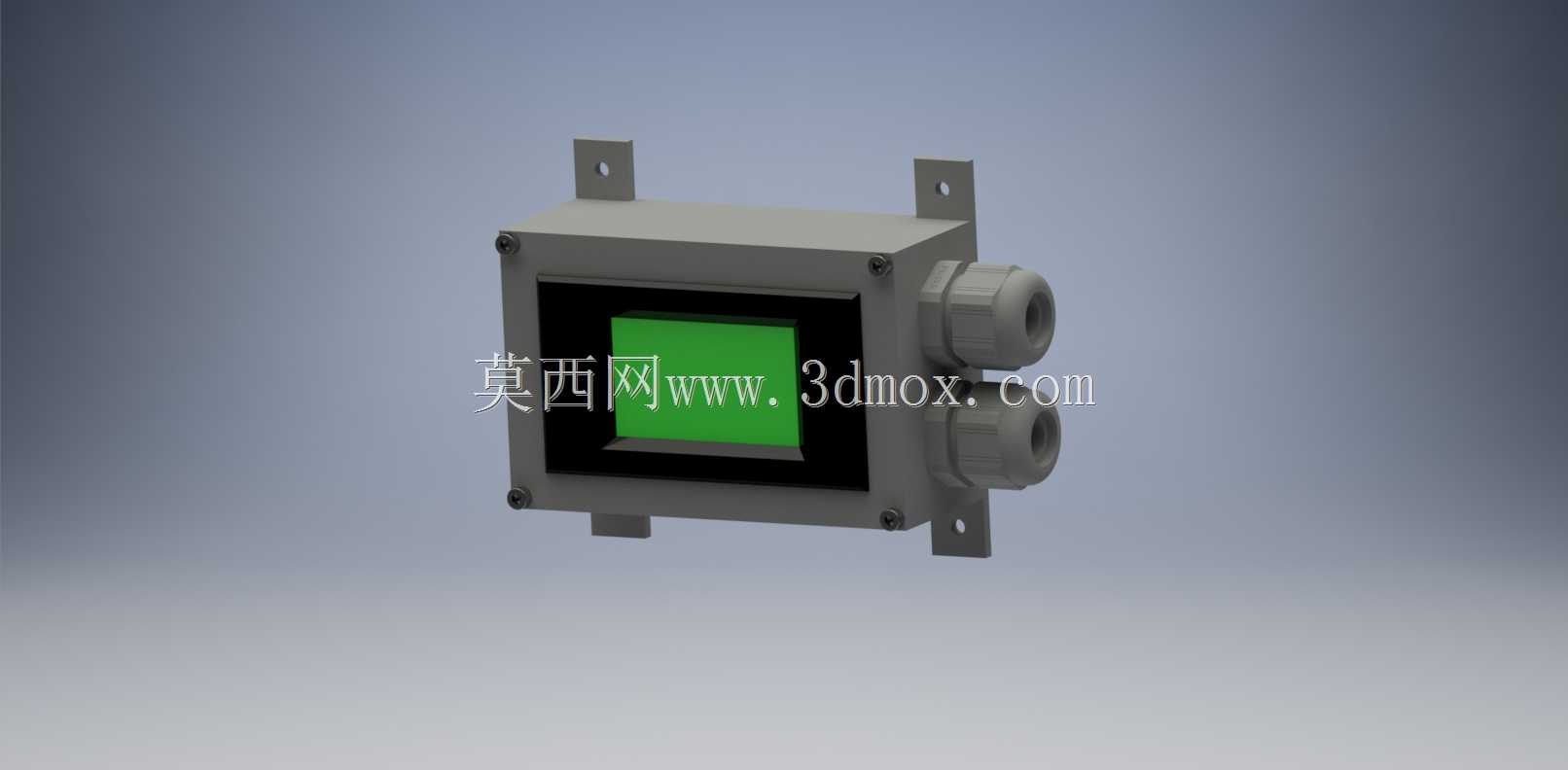

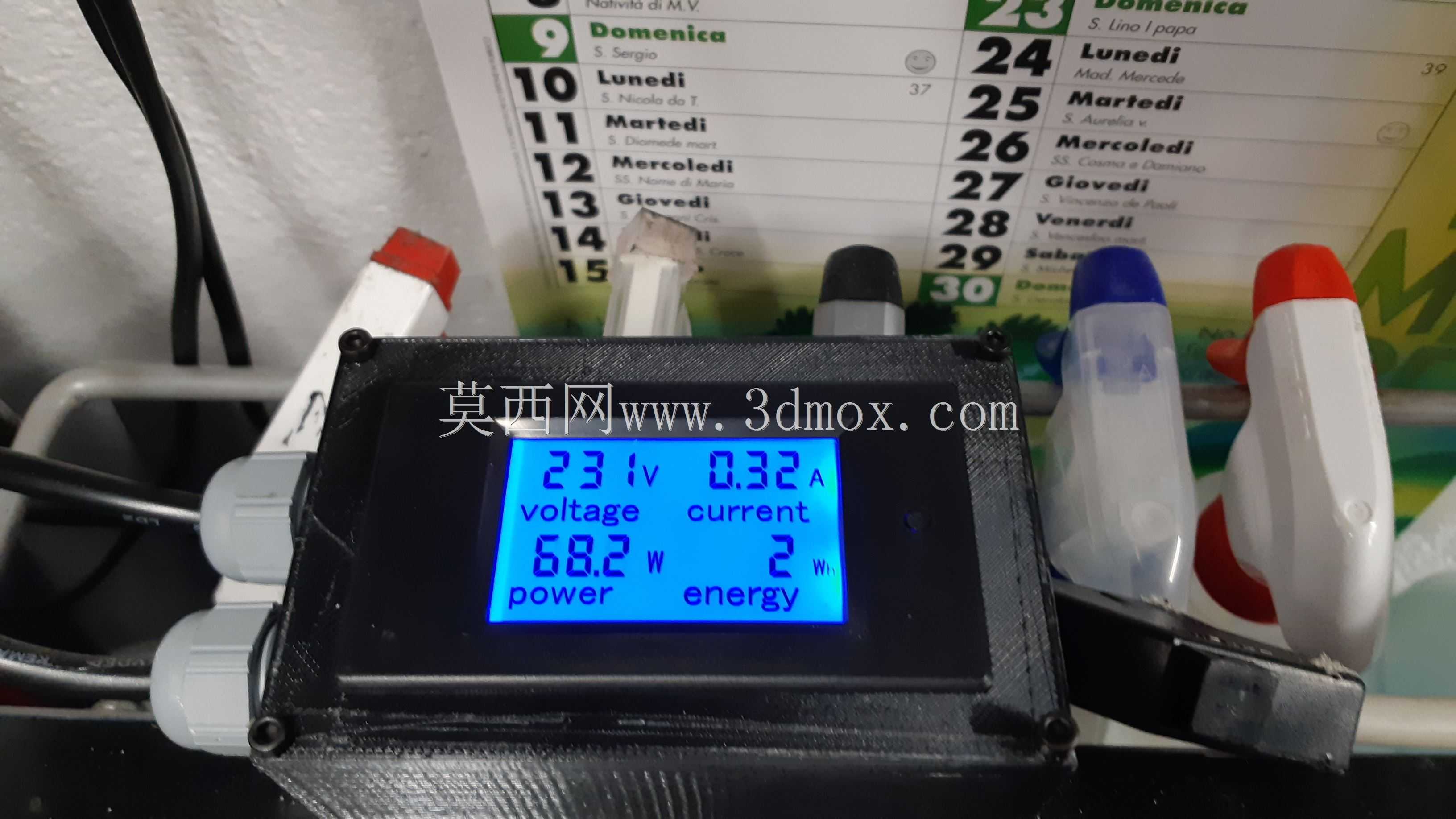

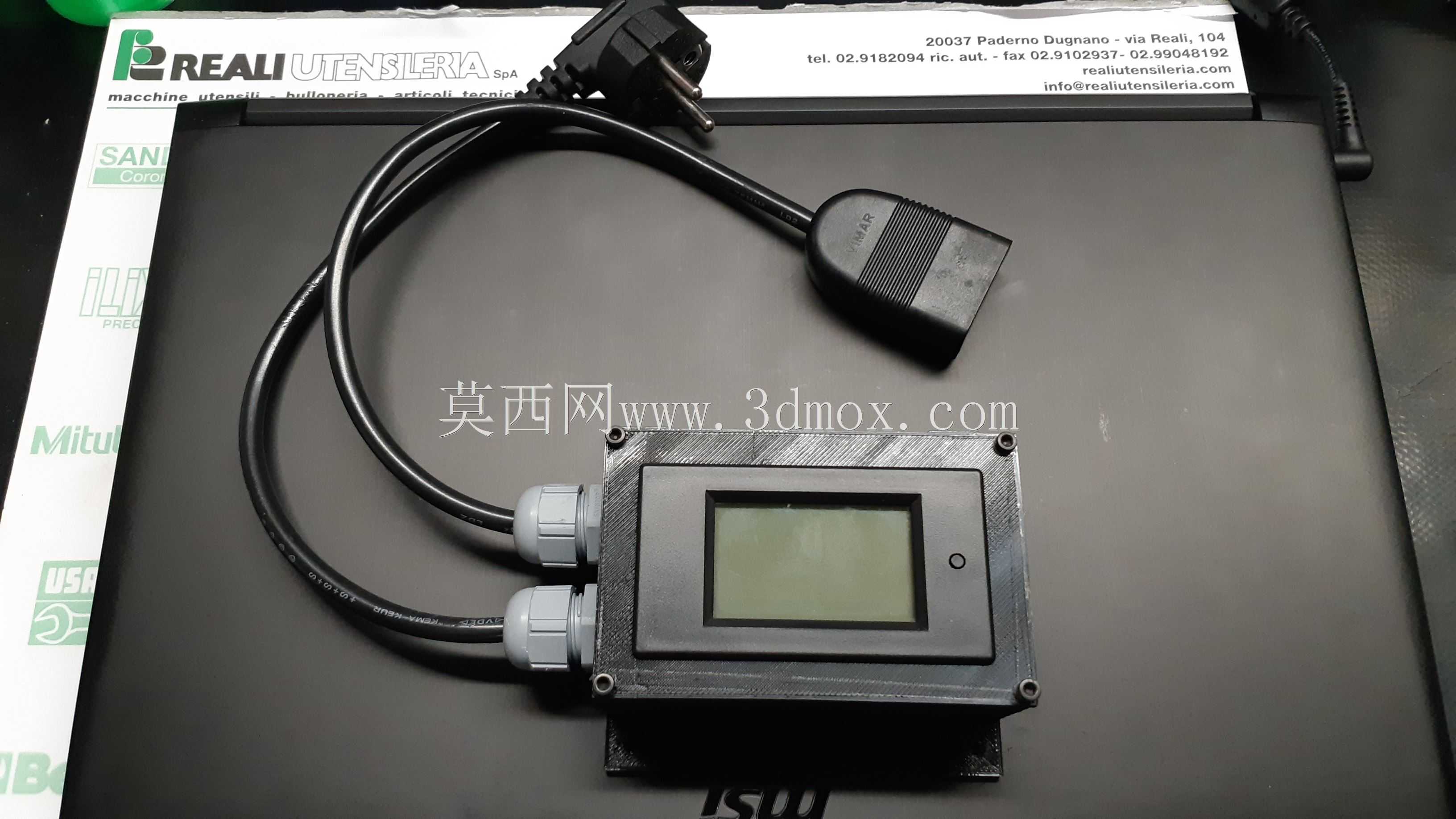

　　从结构布局来看，壳体采用分体扣合式设计，主腔体为方正的压铸/注塑成型盒体，正面预留了矩形视窗开孔，视窗内侧嵌套黑色遮光衬框，既可以固定内嵌的液晶显示屏，遮挡屏幕周边的电路板缝隙，也能避免环境杂光直射显示区域造成读数反光，运维人员站在柜前一米位置就能清晰读取电压、电流、功率、累计电能数值。腔体左右两侧布置了两个外螺纹电缆防水接头，也就是行业常用的格兰头接口，强电进线与弱电出线可以分孔走缆，不用在同一开孔处挤塞多根线缆，接头自带的橡胶密封锥套拧紧后会抱紧电缆外护套，阻断水汽、粉尘沿线缆间隙进入壳内的路径，现场布线时可以根据线缆外径裁切密封套内孔，适配常规RVV护套线与屏蔽通讯线。

　　安装固定结构没有采用容易滑牙的塑料耳位，而是在腔体背部延伸出两个带通孔的金属安装支耳，支耳与主壳体侧边连为一体，孔位对应常规壁挂螺丝的间距，安装时既可以用自攻螺丝固定在配电箱背板的绝缘梁上，也能搭配减震垫圈固定在设备机架立面，支耳的弯折高度留出了壳体背面与安装面的间隙，不会让壳体背板直接贴死凝露墙面，避免长期积水浸泡接缝。壳体四周的合模接缝处预留了密封胶条安置槽，上下盖合拢后螺丝沿周圈均匀锁附，压力可以把胶条压缩到设计形变区间，配合侧面的防水接头，整体可以达到IP65级别的防尘防水能力，面对车间清扫喷水、户外短时雨淋都不会出现内部进水短路的问题。

　　设计过程中优先考虑了现场运维的操作便利性，正面视窗的位置刚好对齐内部显示屏的可视区域，不用开盖就能完成日常抄表与状态查看；侧面的接线接头朝向柜体外侧，布线时不用弯折大曲率半径的粗电缆，线缆从桥架引出后可以直接对准接头插入，减少线缆内部铜芯折损的隐患。壳体内部预留了多组电路板固定柱，柱高匹配计量模块的PCB安装孔位，螺丝锁附后电路板悬空于腔体底面上，即使壳体表面产生温差凝露，水珠也只会顺着腔体内壁流到底部导流槽，不会接触电路板焊盘。腔体内部还在接线端对应位置留出了端子避让空间，强电接线端子与弱电通讯端子之间有隔断筋位，避免安装时手指误碰相邻带电端子，也防止走线过程中铜线毛刺跨接造成短路。

　　外形尺寸上，主腔体的长宽控制在常规手掌可握持的范围，厚度刚好容纳显示屏、采样电路与接线端子的堆叠高度，不会在配电箱内部占用过多纵深空间，哪怕是柜内元器件排布密集的老旧改造柜，也能在断路器旁的空余导轨立面找到安装位置；两侧突出的防水接头总宽度计入安装边界后，布线时需要在壳体左右各留出足够的线缆弯曲空间，背部支耳的安装孔横向间距适配市面多数能耗监测终端的通用安装尺寸，旧设备改造更换壳体时可以直接沿用原有柜体的开孔，不用重新在柜板上钻孔。

　　针对工业现场的复杂工况，壳体边角全部做了圆角过渡，没有尖锐的冲切毛刺，安装人员徒手操作时不会被割伤；外壳材质选用抗老化的阻燃工程材料，长期受柜内温升影响不会软化变形，紫外线照射的户外场景下也不容易出现脆裂问题。壳体表面的哑光处理可以减少柜内照明的反光，巡检时拍照记录仪表数值也不会出现大面积光斑遮挡读数。不同于开放式的裸板模块，这款封闭外壳把所有带电部件全部隔离在防护腔内部，既满足配电场所的安全防护规范，也能延长内部计量电路的无故障运行周期，在工业能耗分项计量、设备运行电参数采集、分布式光伏点位监测这类项目里，都可以直接作为终端仪表的承载防护结构使用。
