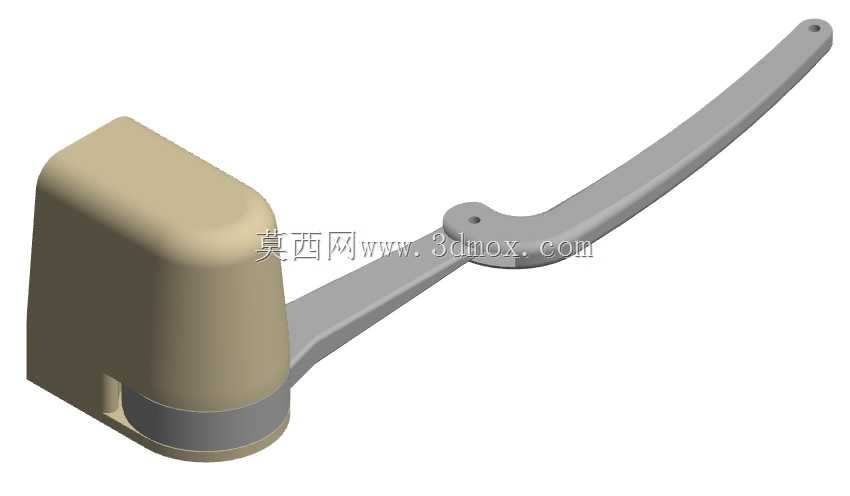

这套车门内拉手扶手总成,是乘用车车门内饰系统里乘员高频接触的功能件,整体由长条形握持手柄与端部安装基座两部分构成,建模时把人机握持、受力传递和内饰板贴合三条主线放在一起权衡。手柄采用略带弧度的细长杆形态,并非简单直杆:弧线走向顺着乘员坐姿下手臂自然前伸、手腕内扣的轨迹,手掌搭上去时指腹能贴合杆身下缘,拇指可顺势压在杆身上表面,关门拉拽、行车中扶靠、身体侧倾支撑这几种典型动作都能覆盖。杆身截面做了渐变处理,靠近基座的根部截面更宽厚,往末端逐渐收窄,既让握持段保持适中的握径——太细会在用力关门时产生勒手感,太粗又让手掌偏小的乘员握不实——也通过根部加粗提升悬臂根部的抗弯能力,因为拉手受力时弯矩在固定端最大,截面模量必须跟着弯矩分布走。
端部基座是整个总成的承载与定位核心,外形做成带圆角的块状包覆结构,下半部分有一圈明显的分界台阶。这个台阶不是装饰线,而是与车门内饰板开口配合的安装边界:基座沉入内饰板预留的安装腔,台阶面压在饰板表面形成限位,遮挡内部安装螺钉与钣金连接点,避免紧固件外露影响内饰观感。基座内部预留了与车门钣金支架对接的安装柱位和加强筋布局空间,外壁的大圆角一方面消除塑料件注塑时的应力集中、减少缩痕和开裂风险,另一方面让乘员膝盖或肘部意外磕碰时没有尖锐棱边,满足内饰件的碰擦安全要求。基座与手柄的衔接处做了圆滑过渡并局部加厚,因为这是整个悬臂结构的应力集中区,反复拉拽的交变载荷最容易在转角处萌生裂纹,过渡圆角和加厚壁体能把应力峰值摊开。
从实际装车场景看,这类内扶手布置在车门内饰板中上部,高度对齐乘员坐姿时的肘部与手部活动区。手柄末端预留了一个小孔位,可作为门锁内开拉线的固定点或装饰堵头安装位,也能在部分车型上集成门锁内开手柄的联动支点,让扶手与开门动作在同一手部活动范围内完成,减少乘员摸索控件的视线转移。杆身中部靠近基座的位置还有一个小凸台孔,用于扶手自身的螺钉固定或线束卡扣挂靠,把长悬臂在中段额外约束一处,能显著降低手柄在大力拉拽时的挠度,避免出现明显晃动感。
设计思路上,内饰扶手不能只看静态造型,必须结合受力工况校核。关门瞬间乘员对拉手施加的是冲击性拉力,方向沿手臂斜向作用在手柄末端,悬臂根部承受拉弯复合载荷;车辆颠簸时乘员扶靠施加的是持续的侧向或向下压力,长期作用下塑料件会发生蠕变,因此杆身的壁厚分布、加强筋走向都要顺着主载荷方向布置,筋位尽量布置在基座内腔和手柄下侧,既不破坏外观面,又能提升截面惯性矩。外形尺寸方面,手柄有效握持长度需保证四指能舒适搭放,整体伸出内饰板的高度要控制在握持空间与磕碰风险之间——伸出过高会在乘员上下车时剐蹭腿部,过低则手指塞不进去。基座的外包络尺寸要与车门内饰板的造型面、玻璃升降器开关面板、储物槽等周边件留出足够间隙,避免装配干涉和操作时的相互干扰。
建模过程中对配合边界的处理尤其关键:基座与内饰板的贴合面要随饰板曲面走,保证装配后无离缝;手柄与基座的分模线要隐藏在视线不易触及的下侧或背面,外观面保持完整光顺。各圆角半径、拔模斜度都按注塑工艺要求设置,外观面拔模方向统一,便于后续模具开发。整套结构把人机握持舒适性、悬臂受力强度、内饰装配边界和注塑工艺性整合在同一数模中,可直接用于车门内饰件的结构验证、装配干涉检查与选型参考。
