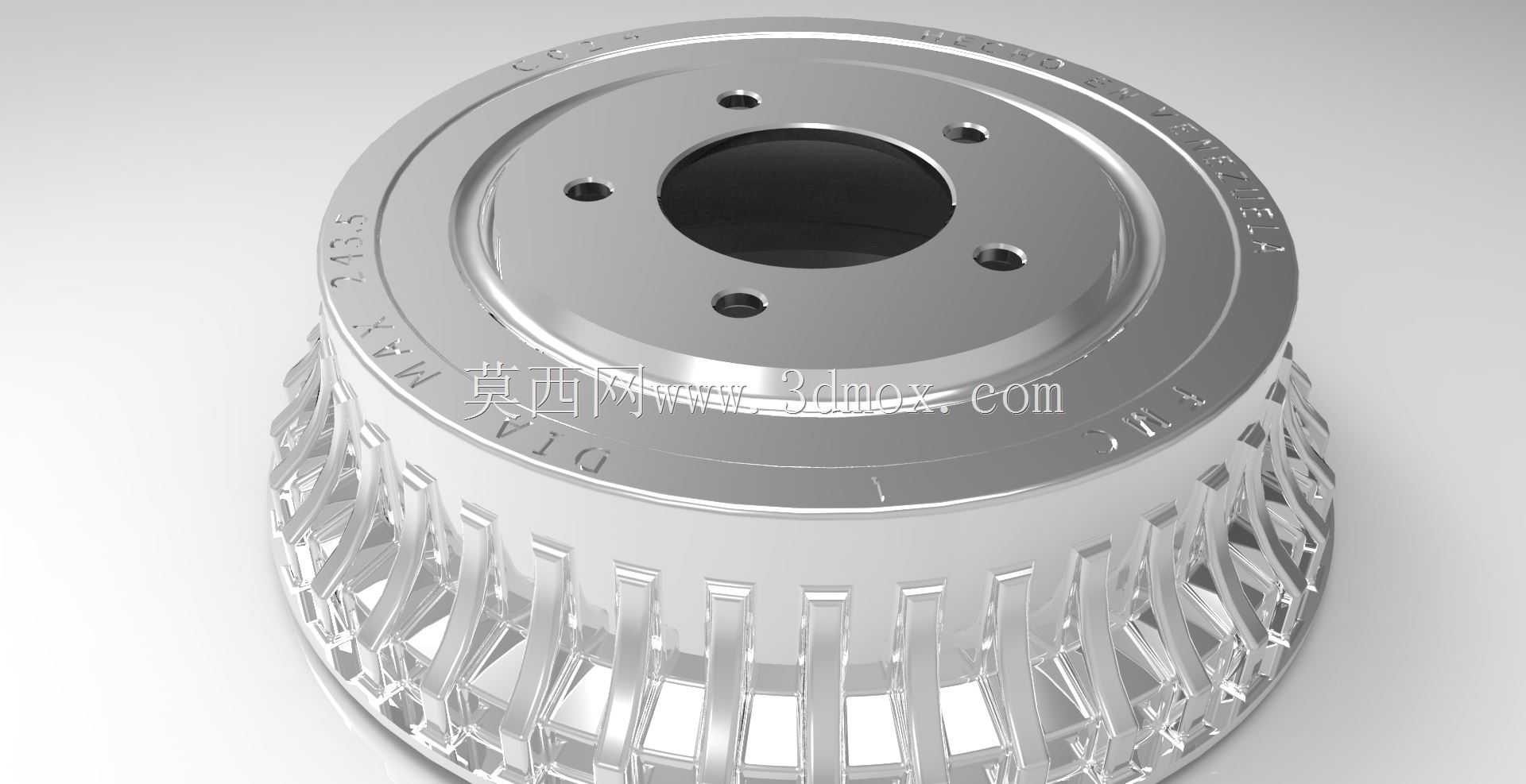

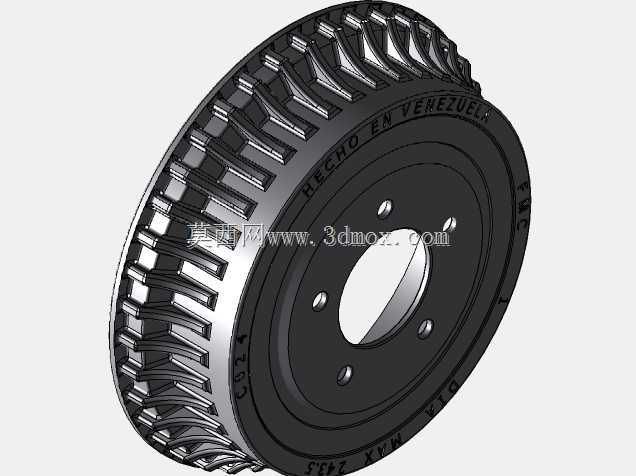

该回转类零件面向乘用车鼓式制动与轮辋安装的复合使用场景,整体采用同轴回转结构,将制动摩擦工作面、轮辋连接法兰、周向散热肋条整合在同一构件上,适用于后轮制动总成的结构校核、装配关系验证以及底盘周边件的干涉检查。从实际装车状态看,零件上端面为平整的安装法兰面,中心开设大直径贯通孔,用于穿过轮毂轴管或避让半轴端部;法兰端面上沿同一节圆均匀布置六个螺栓过孔,孔位与车轮螺栓、轮毂固定点保持对应,装配时依靠端面贴合和螺栓预紧完成定位。法兰外缘保留环形台阶,既承担车轮安装时的径向对中作用,也为轮辋内侧提供支撑边界,避免车轮在侧向力作用下出现偏心。零件下部为制动鼓工作区域,内壁圆柱面是鼓式制动的摩擦配合面,制动时蹄片向外张开并压紧该内圆柱面,
通过摩擦阻力使车轮减速。外壁没有采用简单封闭圆筒,而是设计成连续周向分布的竖向肋条结构,肋条沿轴向延伸并在圆周方向交替排列,形成大量开放槽道。车辆行驶过程中,轮辋旋转带动周围气流穿过这些槽道,制动产生的热量可从肋片表面和槽道内壁快速散出,降低长下坡或频繁制动时摩擦副的热衰退风险。肋条同时提高圆筒段的抗弯和抗扭刚度,使制动鼓在蹄片局部外张力作用下不易产生明显椭圆变形。建模时需要优先控制同轴关系,中心孔、法兰端面、制动鼓内圆柱面和外圆轮廓应共用基准轴线;六个安装孔采用圆周阵列生成,阵列数量、节圆直径和起始角要与轮毂接口一致。端面与孔轴线的垂直度、内摩擦圆柱面相对轴线的圆度,是后续二维出图和加工校验中必须关注的几何公差。外形边界方面,
上部法兰直径最大,构成车轮安装的径向限位;下部带肋区域外径略收,且肋条外轮廓不能超出轮辋内部空间,否则会在车轮转动时与轮辐、平衡块或挡泥板发生干涉。中心贯通孔的尺寸需保证轮毂轴承、半轴或轴管通过,同时孔周材料厚度要满足螺栓压紧区的承载要求。法兰端面上的环形凹槽和凸台可用于积存少量磨屑、布置密封面或区分加工区域,设计时不应把凹槽布置在螺栓孔正下方的高应力带上。周向字符和标识沿外圆边缘分布,主要用于零件方向识别和批次标注,建模中可作为包覆特征处理,避免破坏主承载面。结构分析时,制动工况下内壁承受蹄片均布外张力,法兰螺栓孔附近承受预紧力和车轮传来的交变载荷,肋条根部则存在热应力与机械应力叠加,圆角过渡应连续,避免尖角造成裂纹起始。
对于整车装配而言,该件既不是单纯的轮毂,也不是独立制动鼓,而是连接车轮、制动系统和车桥的关键接口件;三维设计中需要同时核对制动蹄包络、轮胎内侧空间、轮毂螺栓伸出长度以及防尘罩位置。通过完整还原肋条、孔位、台阶和中心孔,可以在样机加工前发现装配干涉、散热不足和加工基准冲突等问题,为铸造、机加工和底盘匹配提供直接依据。
